       实训：光纤熔接

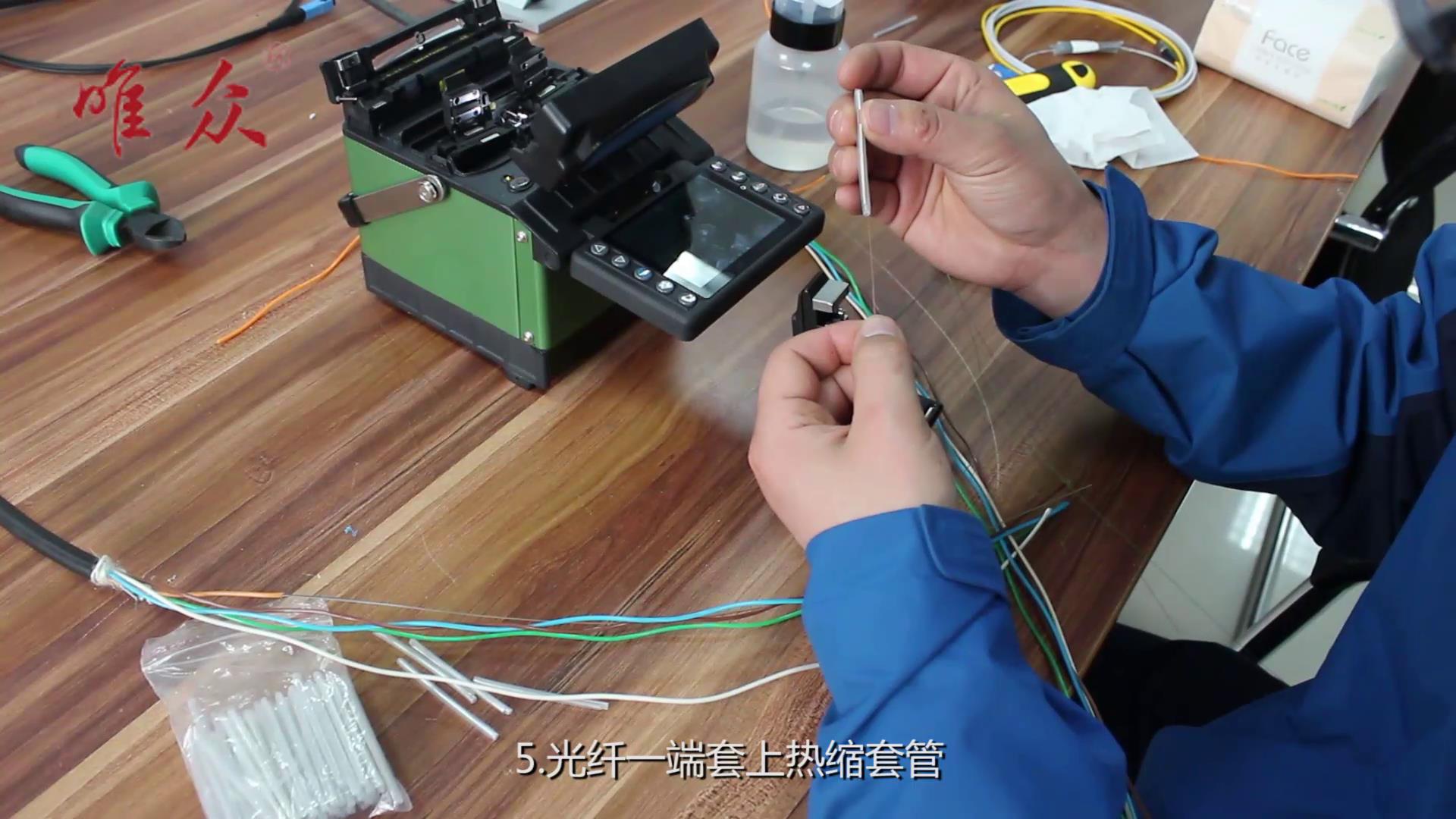

       光纤熔接是目前普遍采用的光纤接续方法光纤熔接机通过高压放电将接续光纤端面熔融后，将两根光纤连接到一起成为一段完整的光纤。这种方法接续损耗小（一般小于0.1dB），而且可靠性高，熔接连接光纤不会产生缝隙，因而不会引入反射损耗入射损耗也很小，在0.01~0.15dB之间。在光纤进行熔接前要把涂敷层剥离。机械接头本身是保护连接的光纤的护套，但熔接在连接处却没有任何的保护。因此，熔接光纤机采用重新涂敷器来涂敷熔接区域和使用熔接保护套管2种方式来保护光纤。现在普遍采用熔接保护套管的方式，它将保护套管套在结合处，然后对它们进行加热，套管内管是由热材料制成的，因此这些套管就可以牢牢的固定在需要保护的地方。加固件可避免光纤在这一区域弯曲。
       1.光纤熔接步骤

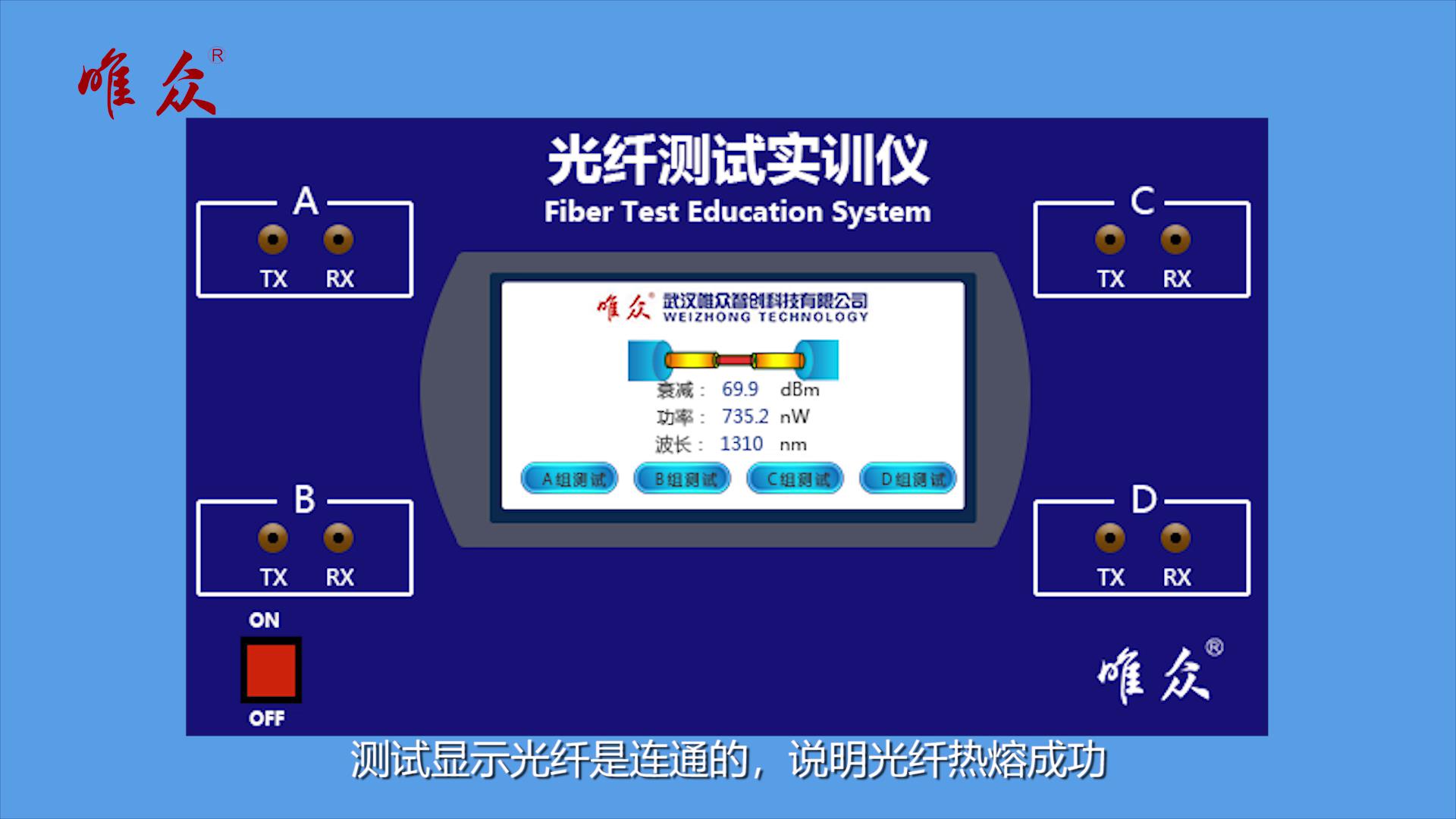

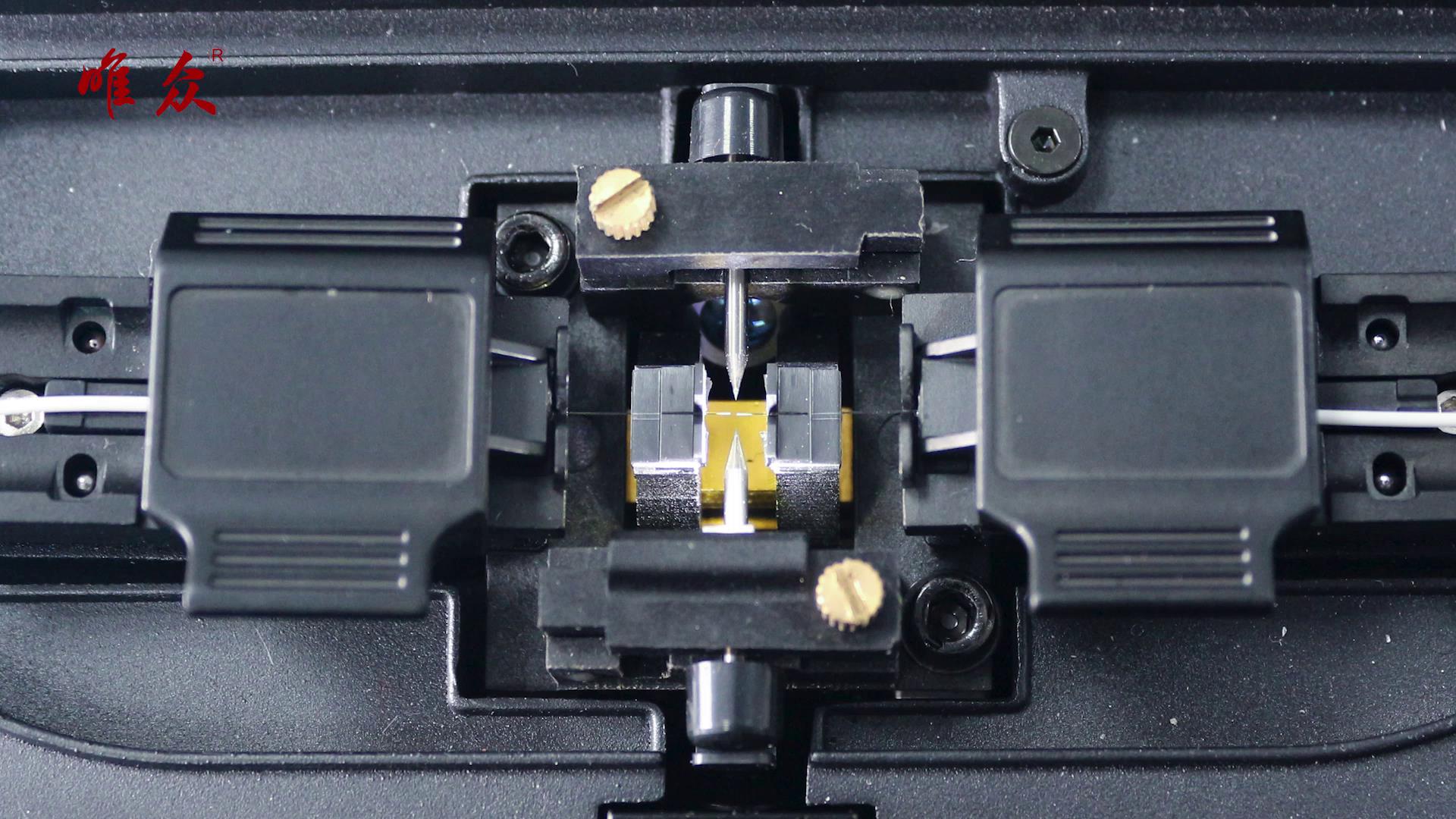

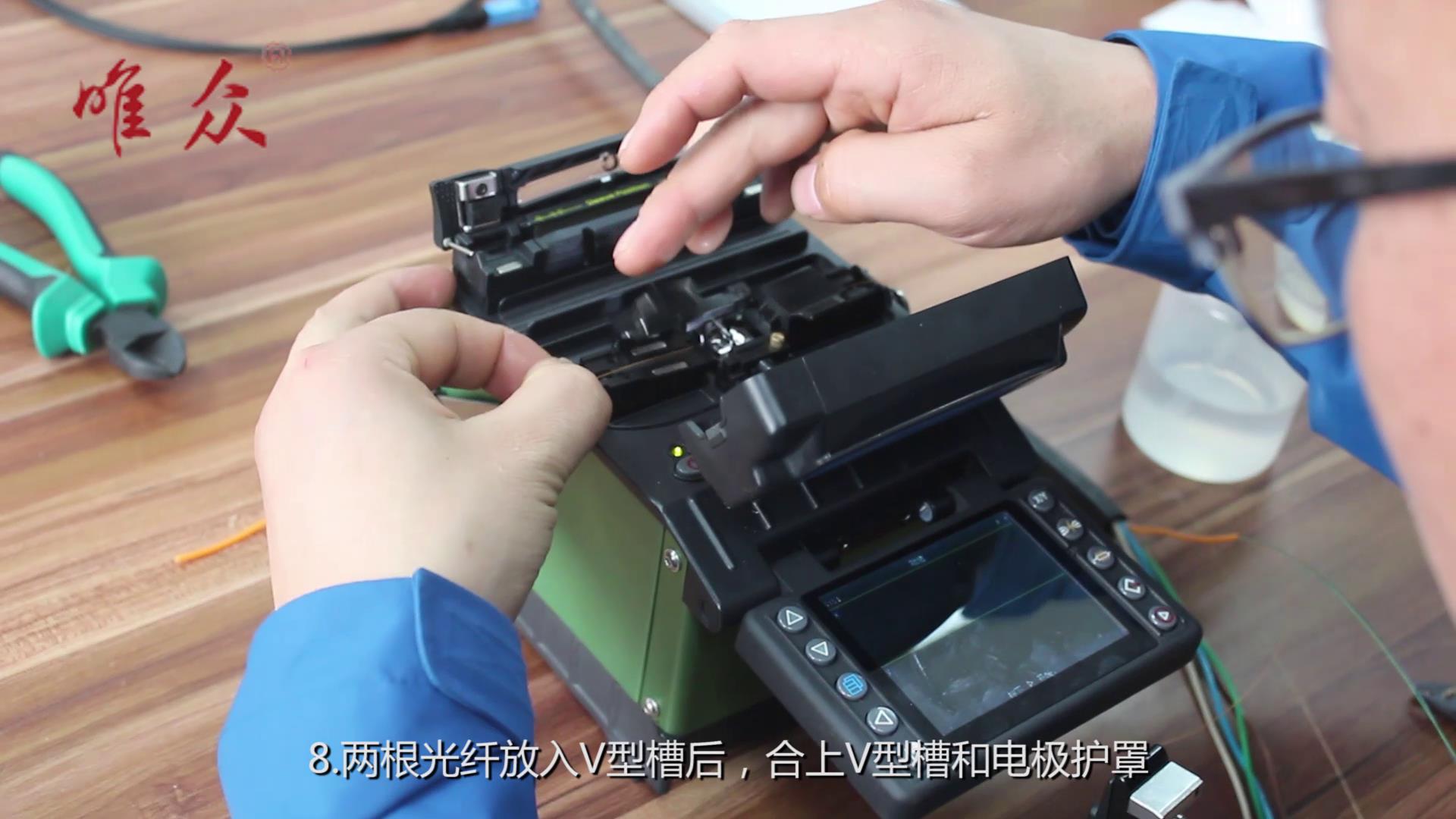

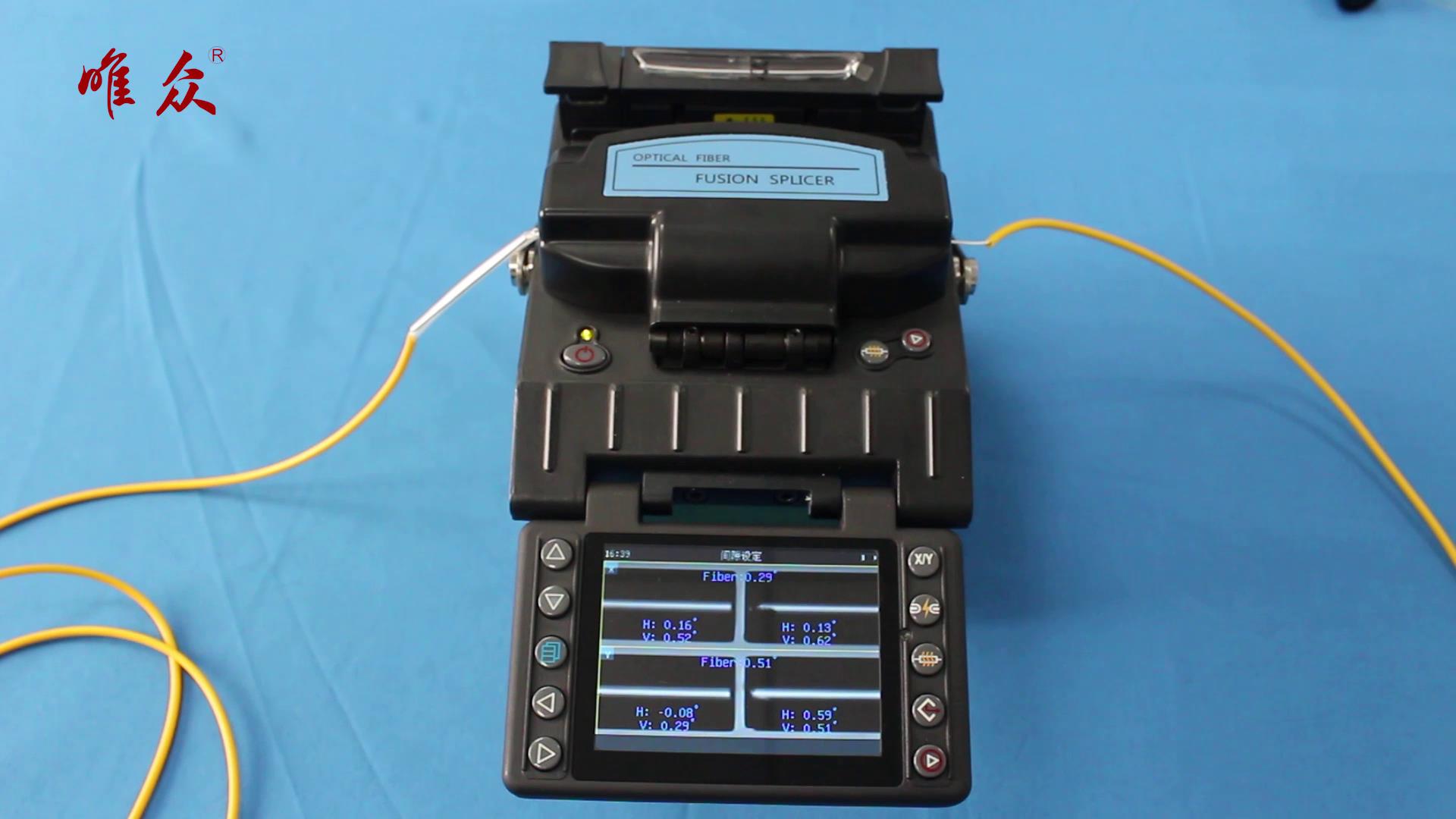

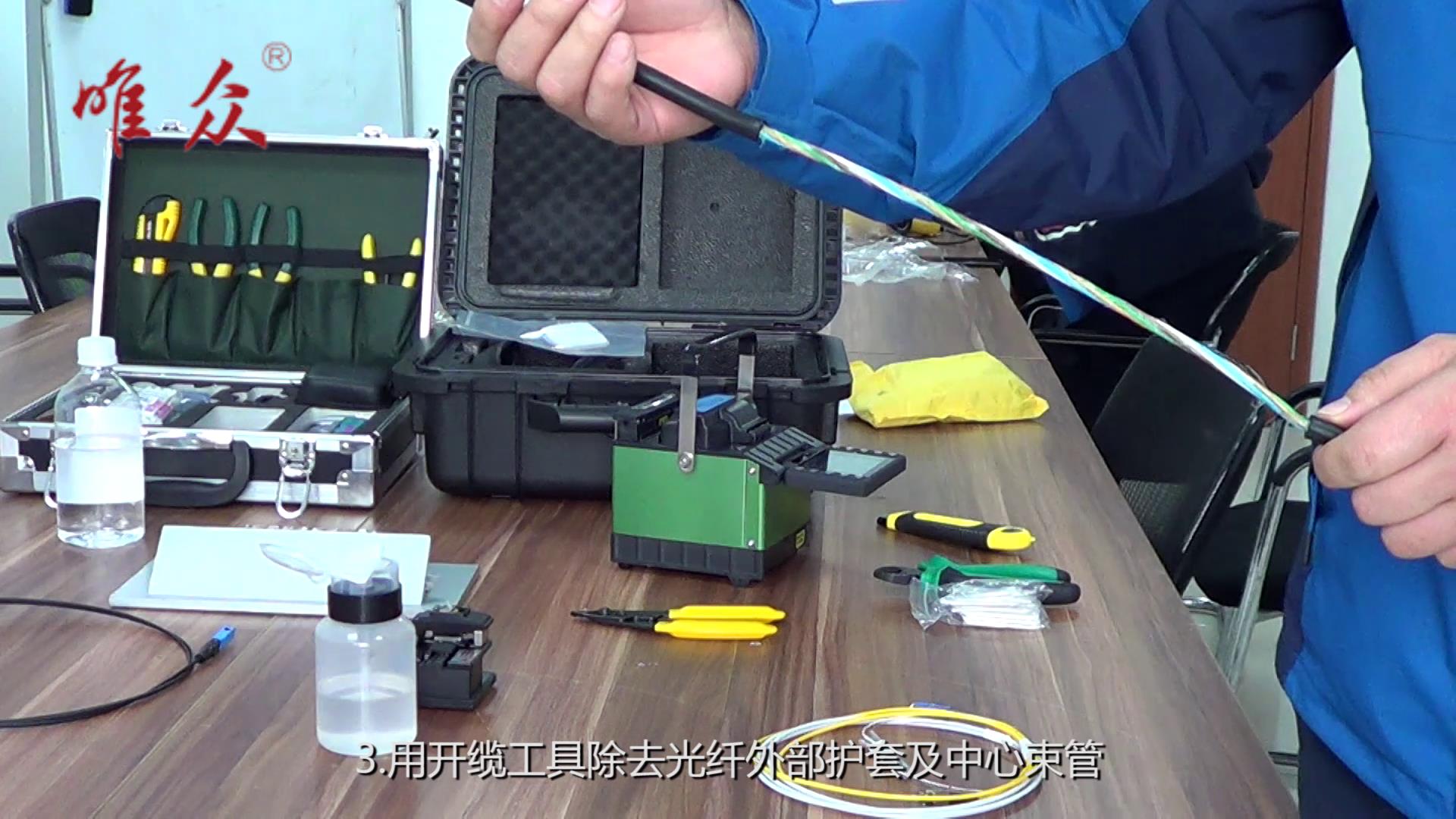

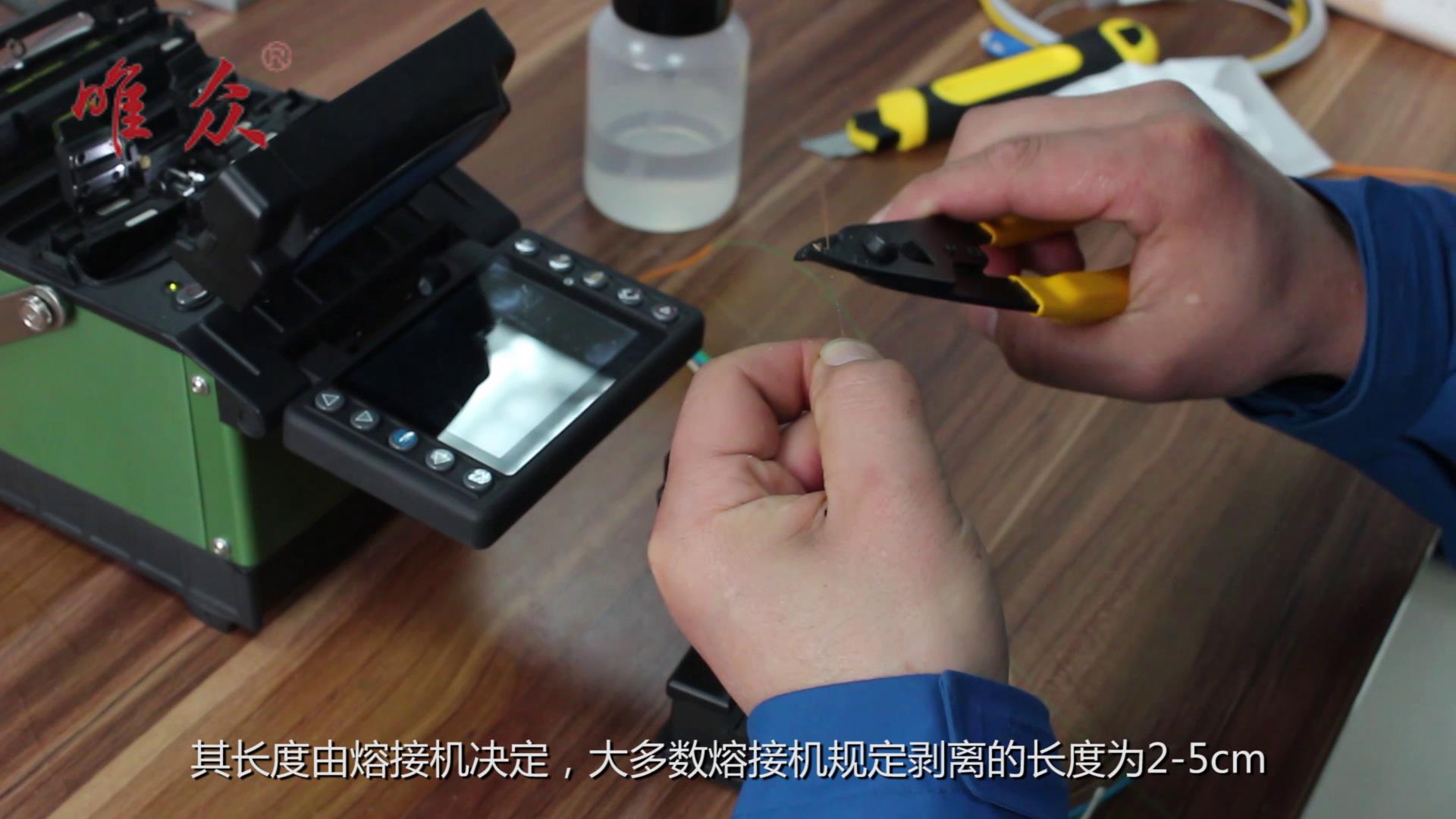

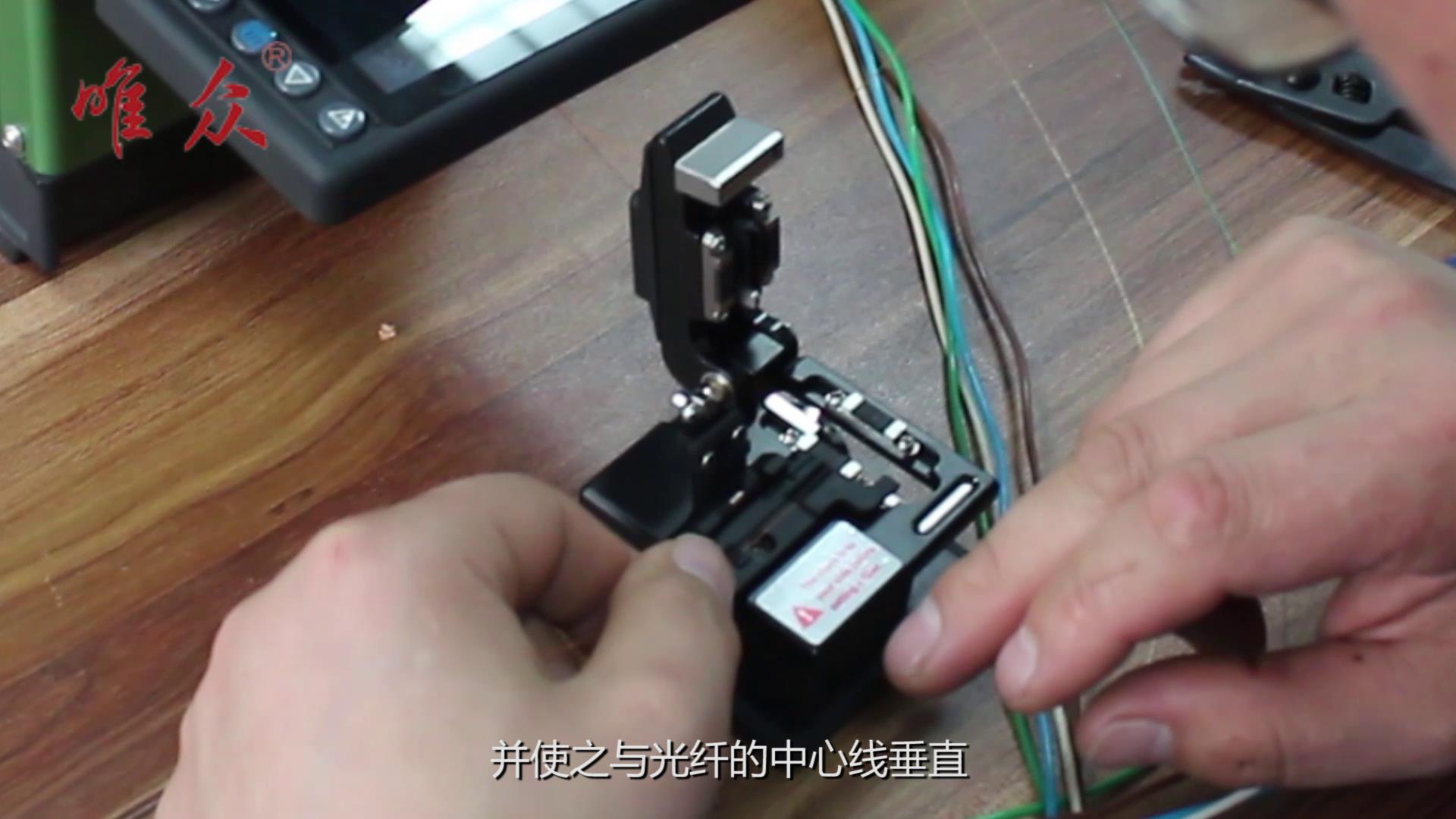

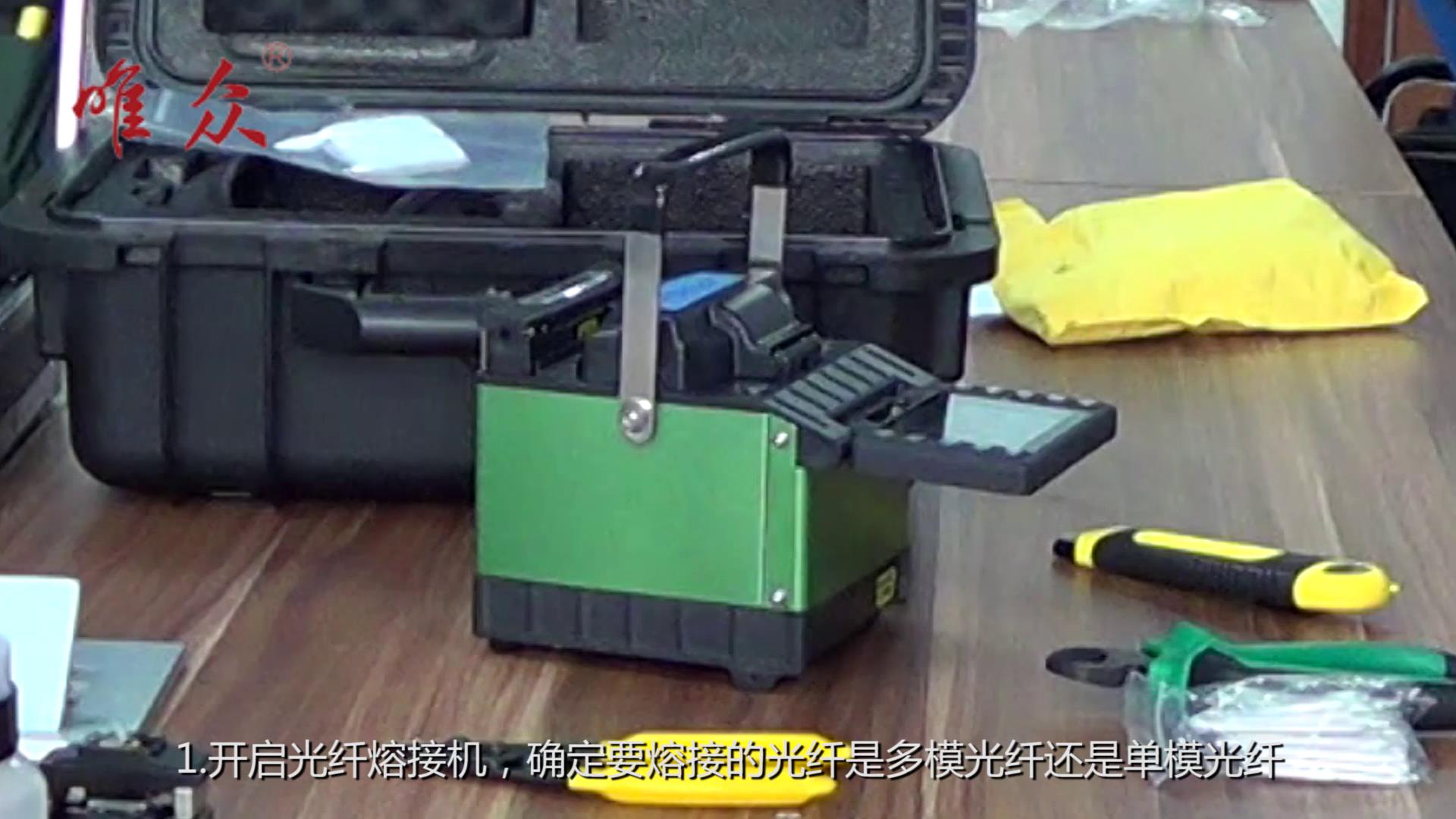

       开缆就是剥离光纤的外护套、缓冲管。光纤在熔接前必须去除涂覆层，为提高光纤成缆时的抗张力，光纤有两层涂覆。由于不能损坏光纤，所以剥离涂覆层是一个非常精密的程序，去除涂覆层应使用专用剥离钳，不得使用刀片等简易工具，以防损伤纤芯。去除光纤涂覆层时要特别小心，不要损坏其他部位的涂覆层，以防在熔接盒内盘绕光纤时折断纤芯。光纤的末端需要进行切割，要用专业的工具切割光纤以使末端表面平整、清洁，并使之与光纤的中心线垂直。切割对于接续质量十分重要，它可以减少连接损耗。任何未正确处理的表面都会引起由于末端的分离而产生的额外损耗。
       在光纤熔接中应严格执行操作规程的要求，以确保光纤熔接的质量。
       光纤熔接时熔接机的异常信息和不良接续结果：
       光纤熔接过程中由于熔接机的设置不当，熔接机会出现异常情况，对光纤操作时，光纤不洁、切割或放置不当等因素，会引起熔接失败，具体情况如表所示。


       2、实训材料
       光纤配线架，ST光纤尾纤，ST耦合器，多模光纤，热缩套管。
       3、实训工具
       光纤工具箱（开缆工具、光纤切割刀、光纤剥离钳、凯弗拉线剪刀、斜口剪刀、螺丝批、酒精棉等），光纤熔接机。
       4、实训环境
       唯众液晶触屏光缆实训台。
