综合布线实训||实训12 光纤连接器的互连
实训：光纤连接器的互连
1、ST连接器互连步骤
光纤连接器的互连端接比较简单，下面以ST光纤连接器为例，说明互连方法。
（1）清洁ST连接器。拿下ST连接器头上的黑色保护帽，用沾有光纤清洁剂的棉花签轻轻擦拭连接器头。

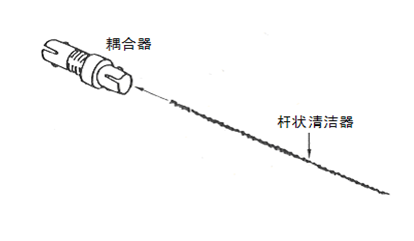

（2）清洁耦合器。摘下光纤耦合器两端的红色保护帽，用沾有光纤清洁剂的杆状清洁器穿过耦合器孔擦拭耦合器内部以除去其中的碎片，如图1所示
图1

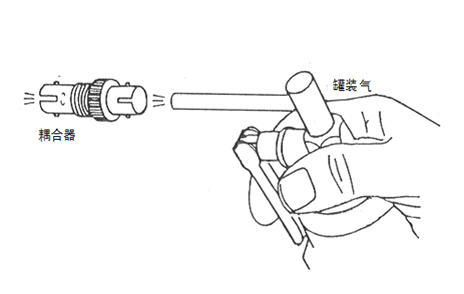

（3）使用灌装气，吹去耦合器内部的灰尘，如图2所示：
图2

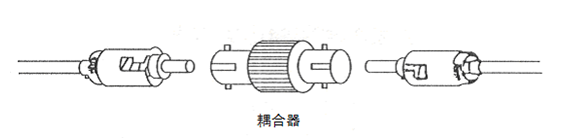

（4）ST光纤连接器插到一个耦合器中。将光纤连接器头插入耦合器的一段，耦合器上的突起对准连接器槽口，插入后扭转连接器以使其锁定。如经测试发现光能量耗损较高，则需摘下连接器并用灌装气重新净化耦合器，然后再插入ST光纤连接器。在耦合器的两端插入ST光纤连接器，并确保两个连接器的端面在耦合器中接触，如图3所示：
图3
注意：每次重新安装时，都要用灌装气吹去耦合器的灰尘，并用沾有试剂级的丙醇酒精的棉花签擦净ST光纤连接器。
（5）重复以上步骤，直到所有的ST光纤连接器都插入耦合器为止。
注意：若一次来不及装上所有的ST光纤连接器，则连接器头上要盖上黑色保护帽，而耦合器空白端或未连接的一端（另一端已插上连接头的情况）要盖上红色保护帽。
2、实训材料注意：若一次来不及装上所有的ST光纤连接器，则连接器头上要盖上黑色保护帽，而耦合器空白端或未连接的一端（另一端已插上连接头的情况）要盖上红色保护帽。
光纤配线架，ST光纤跳线（或ST连接器），ST耦合器。
3、实训工具
光纤工具箱。
4、实训环境
唯众液晶触屏光缆实训台。
唯众下一代液晶触屏光缆布线实训台助你快速掌握综合布线关键技术
武汉唯众智创推出的第二代数据中心网络三联配线实训装置是针对“教、学、做” 为一体的教学环境和校内生产性实训基地的理念为指导，精心设计的机架式综合布线基本技能实践装置。产品能满足计算机网络、综合布线、智能楼宇及电子等相关专业的实践教学，结合当前综合布线的发展现状和未来趋势，全面实现了综合布线的管理区子系统、设备间子系统设备间的配线端接等实训内容，并通过LCD触屏清晰准确显示测试结果，将数据中心布线理念与企业生产实际进行无缝融合。
产品特点：
1、产品能完全中职、高职、本科技能应用型教学和技能大赛要求，能让学生通过组合实训，清晰了解数据中心布线基本技能。
2、产品全面通过权威综合布线“福录克”链路测试， 并遵循国际标准ISO/IEC11801、国家标准 GB 50311-2007 与GB 50312-2007、信息产业部颁布YD/T926-2001、中国工程建设标准化协会CECS 72：97与CECS 89：97等综合布线标准。
3、设备中采用配件与数据中心布线生产实际工程项目完全一致；各个训练功能和测试功能全部采用模组化设计，节约日后维护成本和教学成本；设备采用开放式机架设计，能满足4-6名学生同时实训，方便教学与实训。
产品配置
| 序号 | 品名 | 单位 | 数量 |
| 1 | 实训台盖板 | 块 | 1 |
| 2 | 实训台立柱侧板 | 块 | 6 |
| 3 | 实训台底座 | 个 | 1 |
| 4 | 实训台台面 | 块 | 1 |
| 5 | 实训台过线槽 | 个 | 3 |
| 6 | 台面支撑脚 | 个 | 2 |
| 7 | 实训台背板 | 块 | 9 |
| 8 | 电源地插 | 个 | 1 |
| 9 | 电源线 | 根 | 1 |
| 10 | 网络地插 | 个 | 1 |
| 11 | LCD触屏网络跳线测试模组 | 个 | 1 |
| 12 | LCD触屏端接测试模组 | 个 | 1 |
| 13 | 工作区子系统(网络单口、双口、光纤面板各2套) | 套 | 1 |
| 14 | 超五类24口非屏蔽配线架 | 个 | 1 |
| 15 | 六类24口非屏蔽配线架 | 个 | 1 |
| 16 | 理线架 | 个 | 4 |
| 17 | 110理线架 | 个 | 2 |
| 18 | 组合式光纤配线架 | 个 | 2 |
| 19 | PDU电源插座 | 个 | 1 |
| 21 | 24口网络交换机 | 个 | 1 |
| 22 | 电话机 | 个 | 1 |
| 23 | 3孔电源底座 | 个 | 1 |
| 24 | 红黄黑3色1平方电源线（BV） | 米 | 1（各1米） |
| 25 | M6螺丝（六角、含螺母） | 套 | 100套 |
| 26 | M4螺丝 | 套 | 4 |
| 27 | M3螺丝 | 套 | 12套 |
唯众下一代液晶触屏光缆布线实训台实训功能：
（1）唯众下一代液晶触屏光缆布线实训平台铜缆永久链路安装及端接实训，实现模拟楼层FD-TO永久链路实训平台。
（2）唯众下一代液晶触屏光缆布线实训平台可进行数据中心主干链路端接实训。
（3）唯众下一代液晶触屏光缆布线实训平台数据中心布线标识标记实训。
（4）唯众下一代液晶触屏光缆布线实训平台数据中心网络、语音实训链路交、互连方式实训。
（5）唯众下一代液晶触屏光缆布线实训平台数据中心验收测试与定位技术实训。
（6）唯众下一代液晶触屏光缆布线实训平台数据中心布线常见故障演示与排除实训。
（7）唯众下一代液晶触屏光缆布线实训平台数据中心布线实训数据传输与打印实训
（9）唯众下一代液晶触屏光缆布线实训平台RJ45水晶头压接和标准跳线制作实训。
（10）唯众下一代液晶触屏光缆布线实训平台网络信息模块压接和电话信息模块压接实训。
（11) 唯众下一代液晶触屏光缆布线实训平台数据中心网络机架和设备安装实训。
（12) 唯众下一代液晶触屏光缆布线实训平台数据中心电话交换机系统安装实训。
（13）唯众下一代液晶触屏光缆布线实训平台数据中心工作区子系统及信息端口安装实训。
（14）唯众下一代液晶触屏光缆布线实训平台数据中心管理区子系统安装实训。
