综合布线实训||实训11 安装110语音配线架
实训：安装110语音配线架
1 安装步骤
（1） 将配线架固定到机柜合适位置；

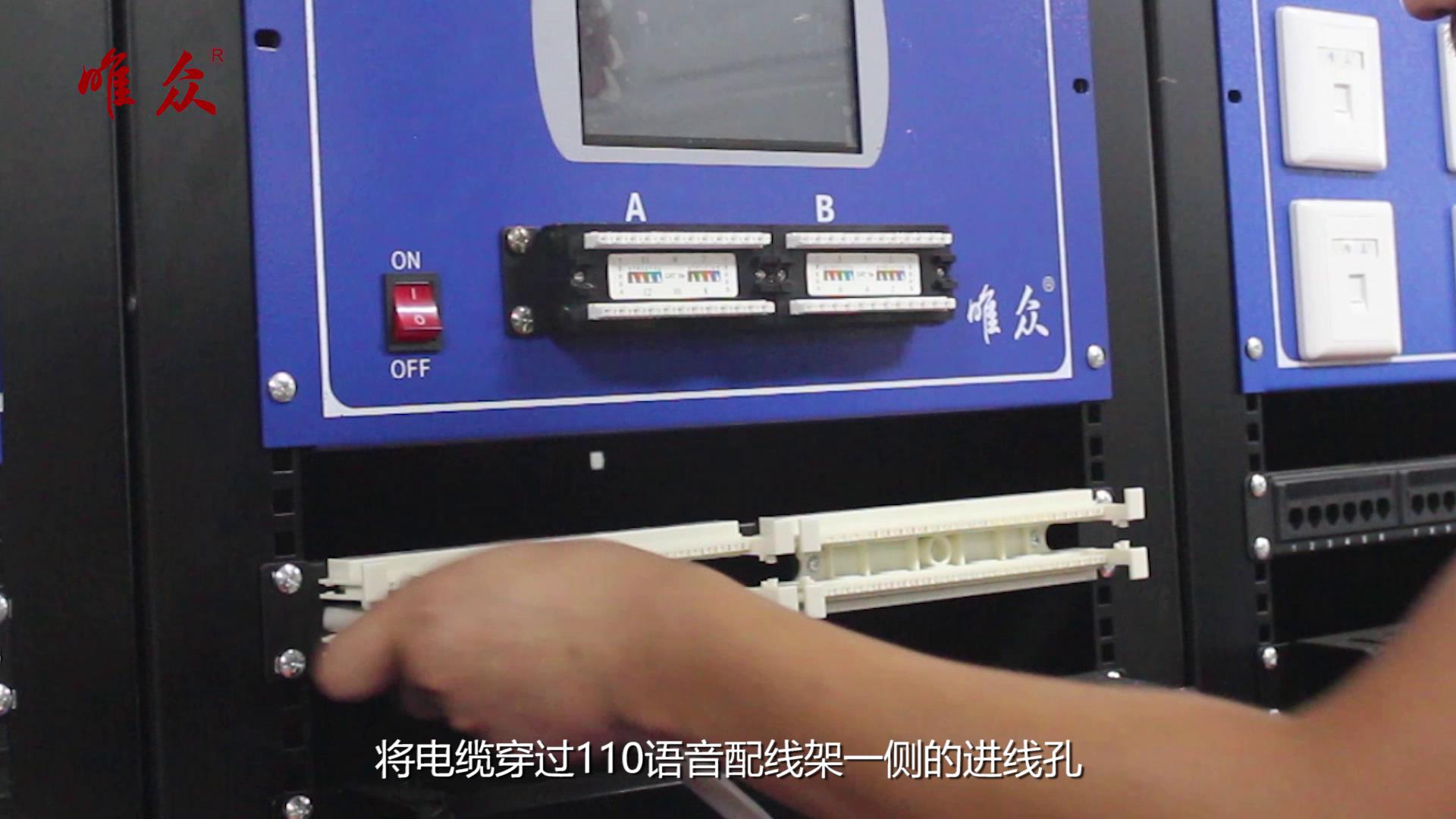

（2） 从机柜进线处开始整理电缆，电缆沿机柜两侧整理至配线架处，并留出大约25厘米的大对数电缆，用电工刀或剪刀把大对数电缆的外皮剥去，使用绑扎带固定好电缆，将电缆穿110语音配线架左右两侧的进线孔，摆放至配线架打线处；
1.把25对线固定在机柜上
2.用刀把大对数电缆外皮剥去
3.把线的外皮去掉
4.用剪刀把线撕裂绳剪掉
5.把所有线对插入110配线架进进线口
2.用刀把大对数电缆外皮剥去
3.把线的外皮去掉
4.用剪刀把线撕裂绳剪掉
5.把所有线对插入110配线架进进线口
6.把大对数分线原则行分线
（3）25对线缆进行线序排线，首先进行主色分配，再进行配色分配，标准物分配原则如下述：
通信电缆色谱排列：

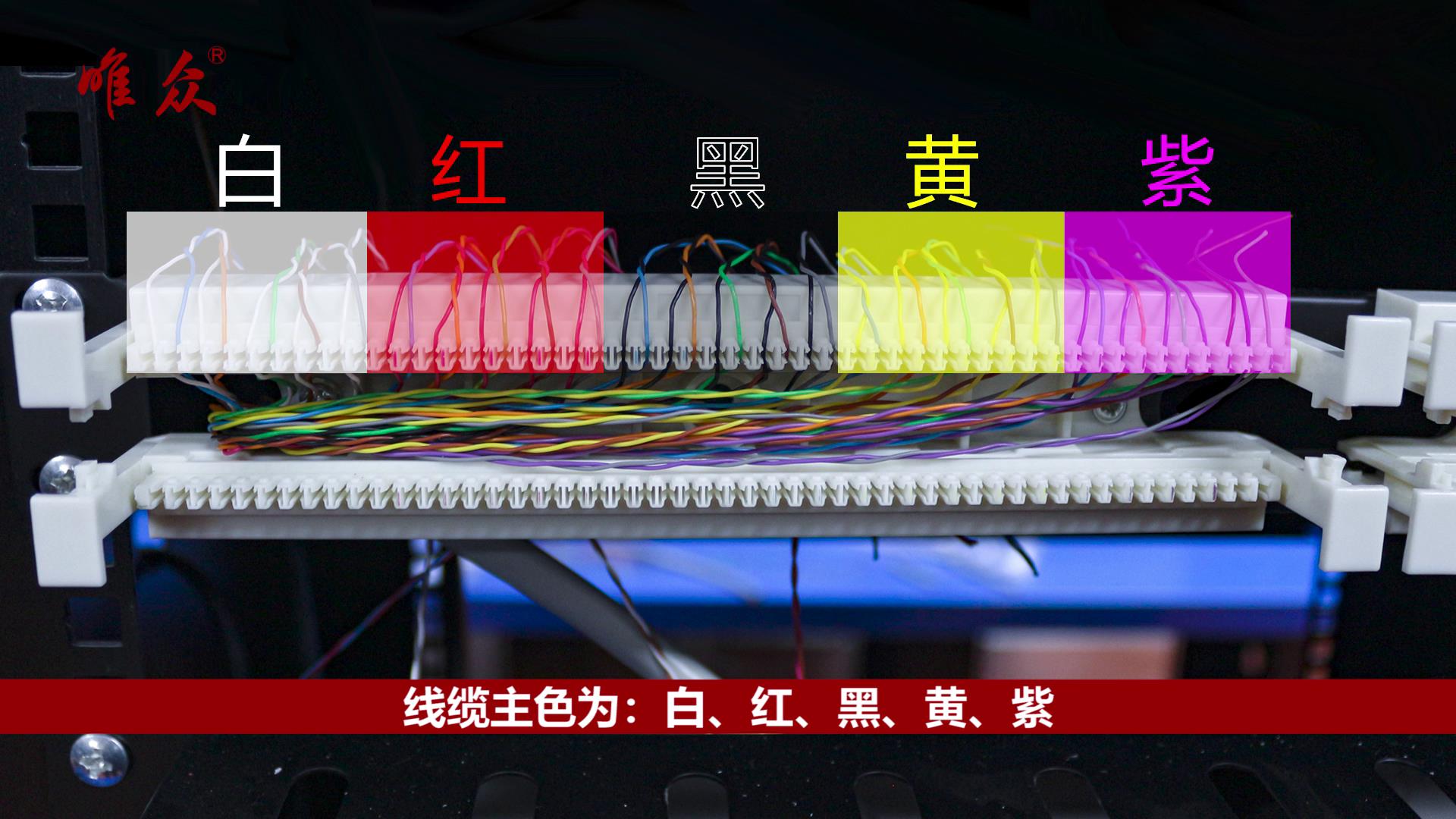

线缆主色为：白、红、黑、黄、紫
线缆配色为：蓝、橙、绿、棕、灰
一组线缆为25对，以色带来分组，一共有25组分别为：
1）白蓝、白橙、白绿、白棕、白灰
2）红蓝、红橙、红绿、红棕、红灰
3）黑蓝、黑橙、黑绿、黑棕、黑灰
4）黄蓝、黄橙、黄绿、黄棕、黄灰
5）紫蓝、紫橙、紫绿、紫棕、紫灰
1-25对线为第一小组，用白蓝相间的色带缠绕。
26-50对线为第二小组，用白橙相间的色带缠绕。
51-75对线为第三小组，用白绿相间的色带缠绕。
76-100对线为第二小组，用白棕相间的色带缠绕。
此100对线为1大组，用白蓝相间的色带把4小组缠绕在一起。
200对、300对、400对。。。2400对以此类推。
（4）根据电缆色谱排列顺序，将对应颜色的线对逐一压入槽内，打线工具固定线对连接吗，同时将伸出槽位外多余的导线截断。
通信电缆色谱排列：
线缆主色为：白、红、黑、黄、紫
线缆配色为：蓝、橙、绿、棕、灰
一组线缆为25对，以色带来分组，一共有25组分别为：
1）白蓝、白橙、白绿、白棕、白灰
2）红蓝、红橙、红绿、红棕、红灰
3）黑蓝、黑橙、黑绿、黑棕、黑灰
4）黄蓝、黄橙、黄绿、黄棕、黄灰
5）紫蓝、紫橙、紫绿、紫棕、紫灰
1-25对线为第一小组，用白蓝相间的色带缠绕。
26-50对线为第二小组，用白橙相间的色带缠绕。
51-75对线为第三小组，用白绿相间的色带缠绕。
76-100对线为第二小组，用白棕相间的色带缠绕。
此100对线为1大组，用白蓝相间的色带把4小组缠绕在一起。
200对、300对、400对。。。2400对以此类推。
（4）根据电缆色谱排列顺序，将对应颜色的线对逐一压入槽内，打线工具固定线对连接吗，同时将伸出槽位外多余的导线截断。
7.先按主色排列
8.把主色里的配色排列
9.排列后把线卡入相应位置
10.卡好后的效果图

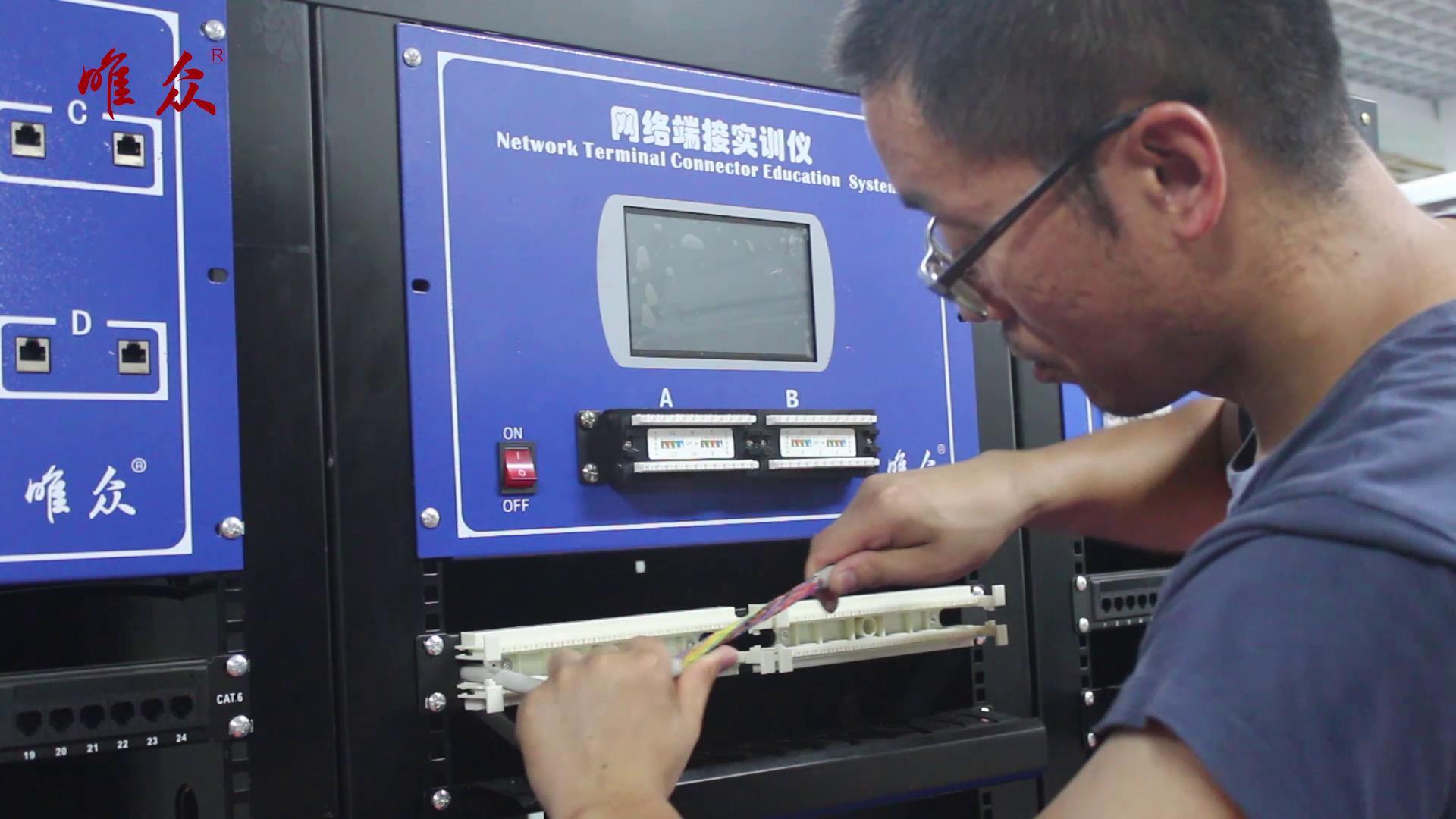

11.用准备好的单用打线刀逐条压入并打断多余的线
12.完成后的效果
8.把主色里的配色排列
9.排列后把线卡入相应位置
10.卡好后的效果图
11.用准备好的单用打线刀逐条压入并打断多余的线
12.完成后的效果
（5）当线对逐一压入槽内，再用五队打线刀，把110语音配线架的连接端子压入槽内，并贴上编号标签。

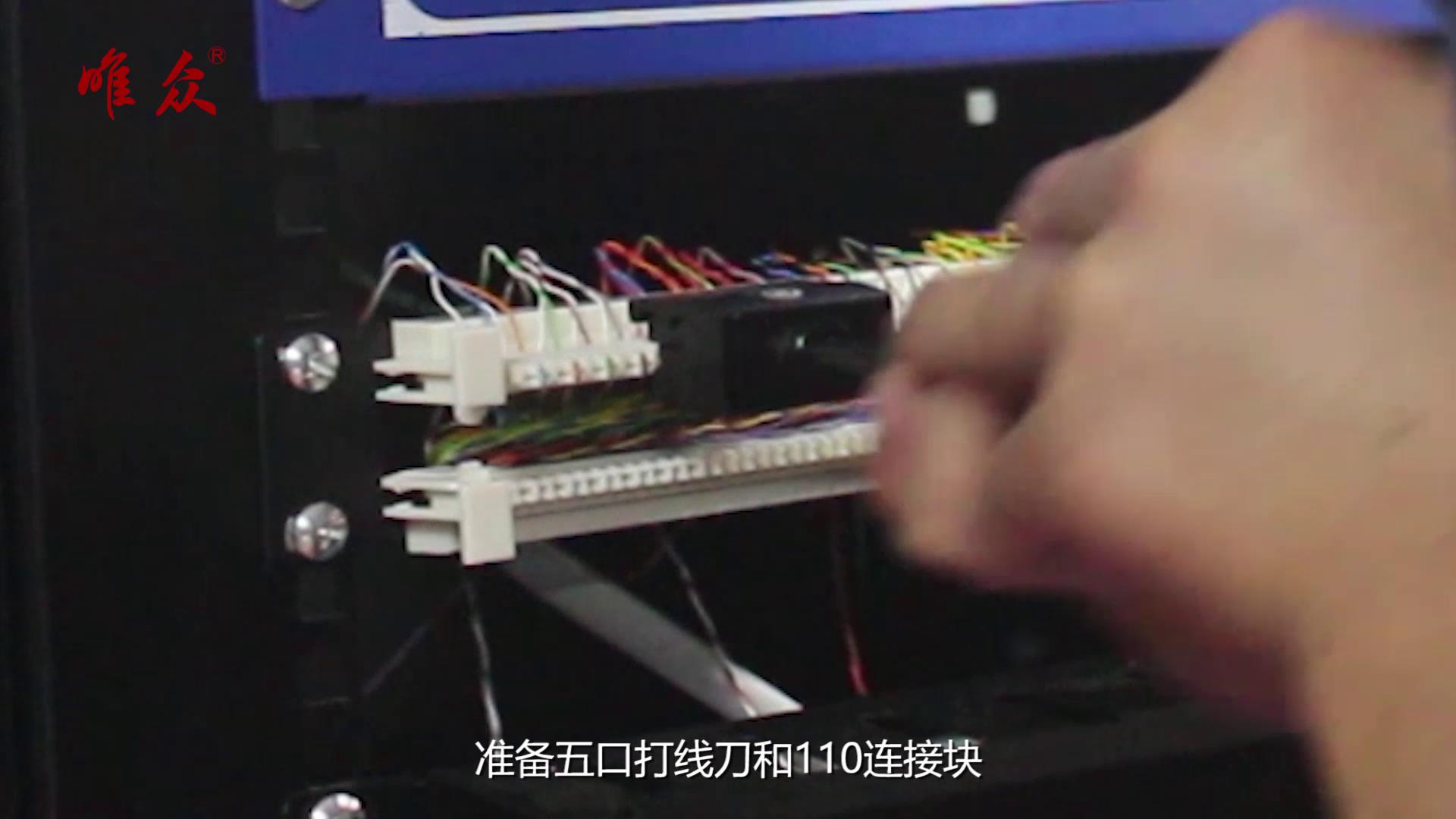

13.准备好五对打线刀和110配线架端子
14.把端子放入打线刀里

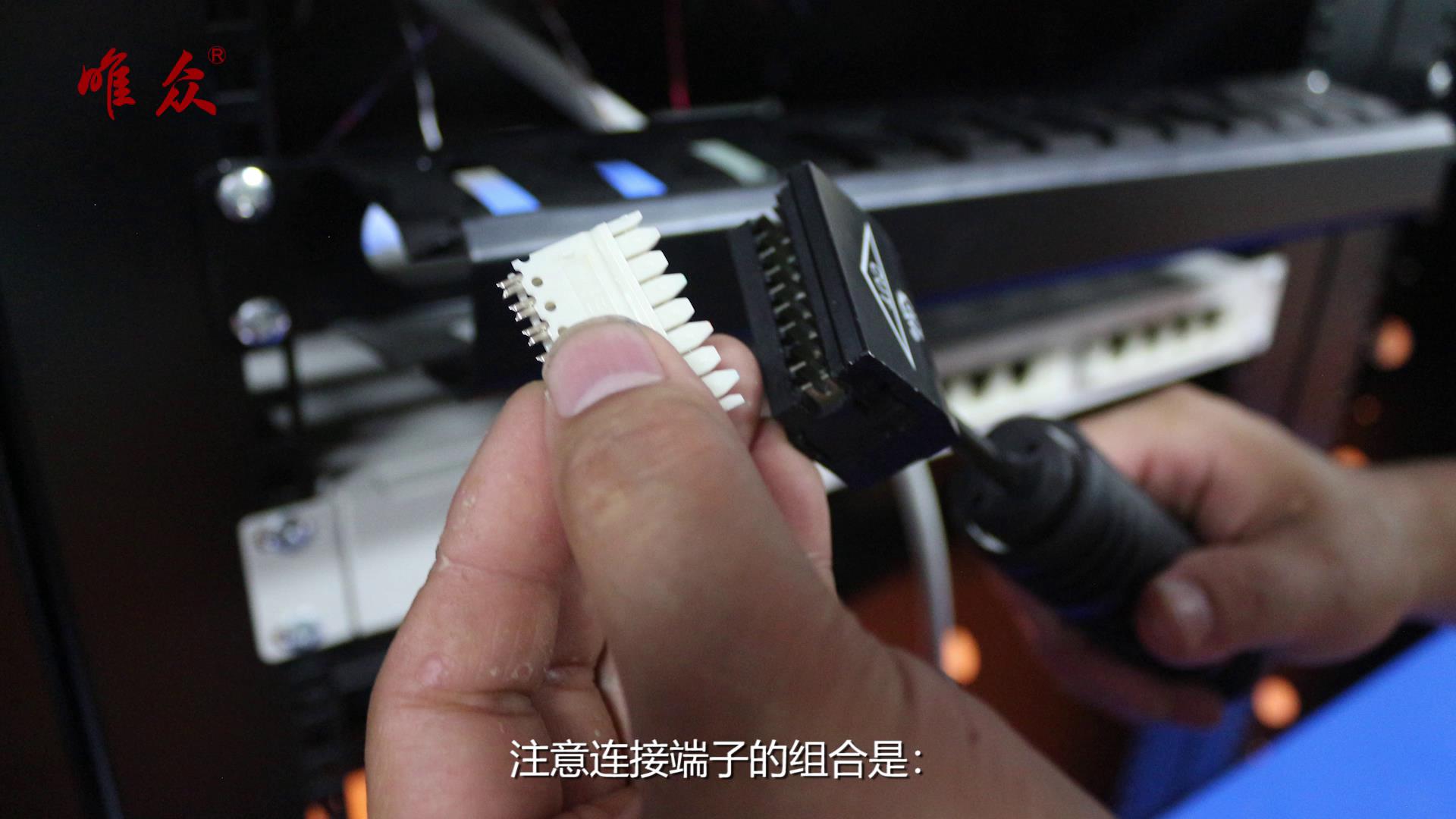

15.把端子垂直打入配线架子里
16.110配线架端子有五个是四对和一个五对的共25对
17.完成的效果图
18.完成后可以安装语音跳线
14.把端子放入打线刀里
15.把端子垂直打入配线架子里
16.110配线架端子有五个是四对和一个五对的共25对
17.完成的效果图
18.完成后可以安装语音跳线
2、实训材料
25对大对数双绞线，4对UTP双绞线，19英寸110语音配线架。
3 实训工具
综合布线工具箱中的剥线钳、压线钳、110打线工具。
4、实训环境
多功能综合布线实训台。
