       实训：认证测试
       已安装好的布线系统链路下图所示，下面以用FLUKE DTX电缆分析仪，选择TIA/EIA标准、测试UTP CAT 6永久链路为例介绍认证测试过程。

       测试步骤：

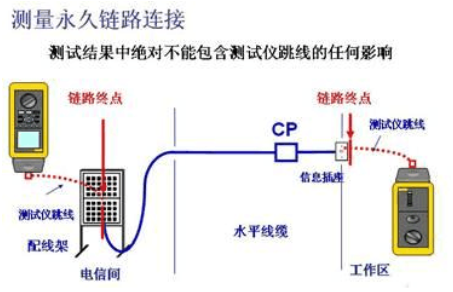

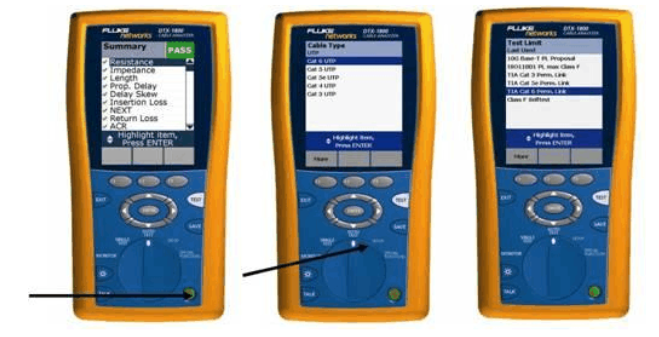

       （1）连接被测链路。将测试仪主机和远端机连上被测链路，因为永久链路测试，就必须用永久链路适配器连接，如图1为永久链路测试连接方式，如果是信道测试，就是用原跳线连接仪表，如图2信道测试连接方式。        （2）按绿键启动DTX，如图4（左）所示，并选择中文或者中英文界面；
       （3）选择双绞线、测试类型和标准。        （4）  按TEST键，启动自动测试，最快9秒钟完成一条正确链路的测试。

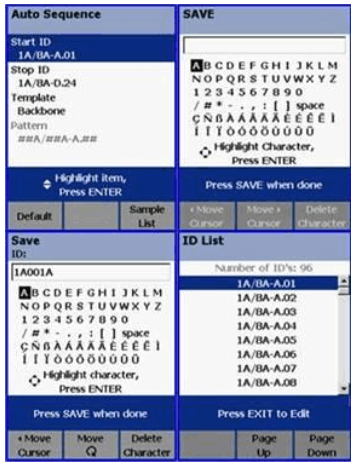

       （5）  在DTX系列测试仪中为测试结果命名。测试结果名称可以是：         （6）保存测试结果。测试通过后，按“SAVE”键保存测试结果，结果可保存于内部存储器和MMC多媒体卡。

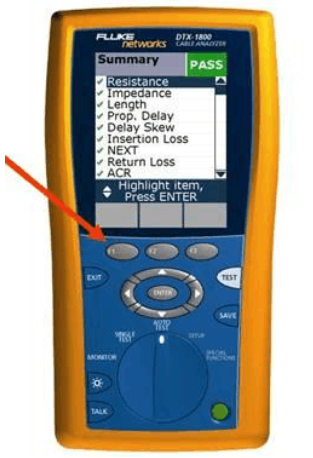

        （7）故障诊断。测试中出现“失败”时，要进行相应的故障诊断测试。按故障信息键（F1键）直观显示故障信息并提示解决方法，再启动HDTDR和HDTDX功能，扫描定位故障。查找故障后，排除故障，重新进行自动测试，指导指标全部通过为止。
       （8）结果送管理软件LinkWare.当所有要测的信息点测完成后，将移动存储卡上的结果送到安装在计算机上的管理软件LinkWare进行管理分析。

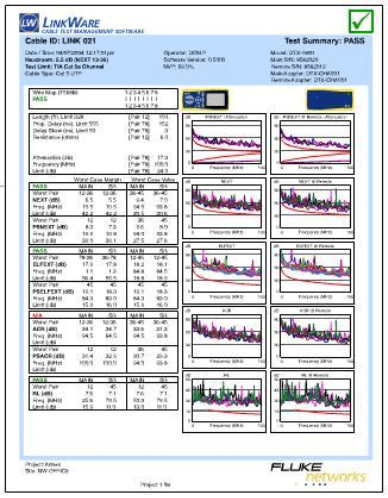

LinkWare软件有几种形式提供用户测试报告，如图6所示为其中的一种。        （9）打印输出。可以LinkWare打印输出，也可通过串口将测试主机直接连打印机打印输出。       2DTX的故障诊断：
       综合布线存在的故障包括接线图错误、电缆长度问题、衰减过大、近端串音过高和回波损耗过高等。超5类和6类标准对近端串音和回波损耗的链路性能要求非常严格，即使所有元件都达到规定的指标且施工工艺也可以达到满意的水平，但非常可能的情况是链路测试失败。为了保证工程的合格，故障需要及时解决，因此对故障的定位技术和定位的准确度提出了较高的要求，争端能力可以节省大量的故障诊断时间。TDX电缆认证分析仪采用两种先进的高精度时域反射分析HDTDR和高精度时域串扰分析HDTDX对故障定位分析。
       1、高精度时域反射分析
高精度时域反射（High Definition time Domain Reflectometry，HDTDR）分析，主要用于测量长度、传输时延（环路）、时延差（环路）和回波损耗等参数，并针对有阻抗变化的故障进行精确的定位，用于与时间相关的故障诊断。
       该技术通过在被测试线对中发送测试信号，同时监测信号在该线对的反射相位和强度来确定故障的类型，通过信号发生反射的时间和信号在电缆中传输的速度可以精确地报告故障的具体位置。测试端发出测试脉冲信号，当信号在传输过程中遇到阻抗变化就会产生反射，不同的物理状态所导致的阻抗变化是不同的，
而不同的阻抗变化对信号的反射状态也是不同的。当远端开路时，信号反射并且相位未大声变化，而当远端为短路时，反射信号的相位发生了变化，如果远端有信号终结器，则没有信号反射。测试仪就是根据反射信号的相位变化和时延来判断故障类型和距离的。
       2、高精度时域串扰分析
       高精度时域串扰（High Definition time Domain Crosstalk，HDTDX）分析，通过在一个线对上发出信号的同时，在另一个线对上观测信号的情况来测量串扰相关的参数以及故障诊断，以往对近端串音的测试仅能提供串扰发生的频域结果，即只能知道串扰发生在那个频点，并不能报告串扰发生的物理位置，这样的结果远远不能满足现场解决串扰故障的需求。由于是在时域进行测试，因此根据串扰发生的时间和信号的传输速度可以精确地定位串扰发生的物理位置。这是目前唯一能够对近端串音进行精确定位并且不存在测试死区的技术。
       3、故障诊断步骤
      在高性能布线系统中两个主要的“性能故障”分别是：近端串音（NEXT）和回波损耗（RL）。下面介绍这两类故障的分析方法。

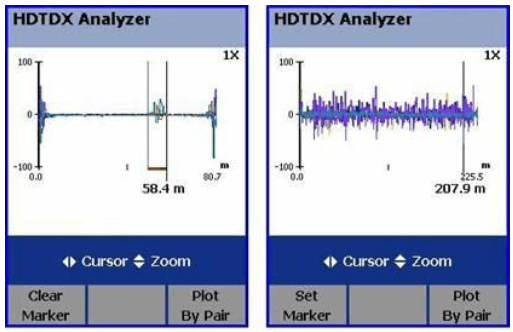

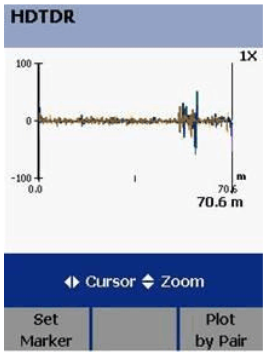

（1）使用HDTDX诊断NEXT  （2）使用HDTDR诊断RL       4、故障类型及解决方法        福禄克、安捷伦电缆分析仪
       6 实训环境
       多功能综合布线实训台，中心设备间与通信链路装置
