综合布线技术区||配线架基础知识大全
配线架
配线架(Patch Panel) 用于终结光缆和电缆，为光缆和电缆与其他设备的连接提供接口，使综合布线系统变得更加易于管理。根据适用传输介质的不同，分为电缆配线架和光缆配线架两种，分别用于终结双绞线和光缆。
根据配线架所在位置的不同，可将其分为主配线架和中间配线架，前者用于建筑物或建筑群的配线，而后者用于楼层的配线。水平子系统的一端为信息插座， 另一端为中间配线架。垂直子系统的一端为中间配线架，另一端为主配线架， 或者两端均为集线设备。
双绞线配线架

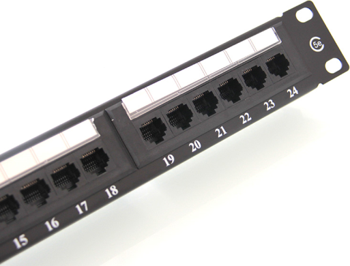

双绞线配线架大多被用于水平布线。前面板用于连接集线设备的RJ-45端口，后面板用于连接从信息插座延伸过来的双绞线。双绞线配线架端口主要有24口、48口两种形式，为24口配线架。

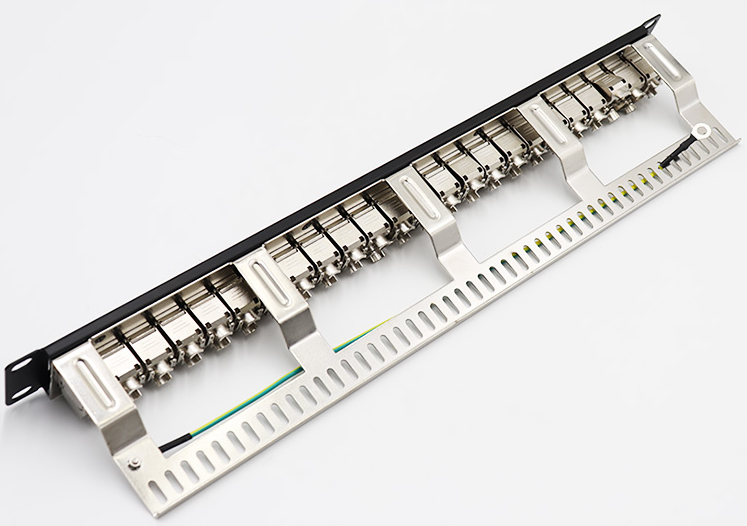

在屏蔽布线系统中，应当选用屏蔽双绞线配线架，以确保屏蔽系统的完整性。
光纤终端盒
光纤终端盒用于终结光缆，大多被用于垂直布线和建筑群布线。根据结构的不同，光纤终端盒可分为壁挂式和机架式两种。

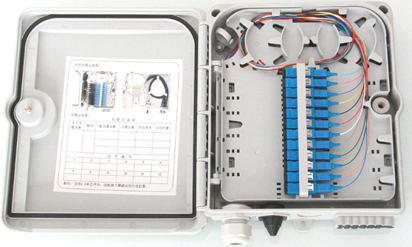

(1)壁挂式可直接固定于墙体上，一般为箱体结构， 适用于光缆条数和光纤芯数都较少的场所
(2)机架式可直接安装在标准机柜中，适用于较大规模的光纤网络。机架式光纤终端盒又可进-步划分为两种，一 种是固定配置的终端盒，光纤耦合器被直接固定在机箱上，另- -种采用模块化设计，用户可根据光缆的数量和规格选择相对应的模块，以便于网络的调整和扩展。
光纤适配器(也叫光纤法兰或光纤耦合器)被固定于光纤终端盒或信息插座，用于实现光纤连接器之间的连接，并保证光纤之间保持正确的对准角度。如图为ST-ST光纤适配器、SC-SC光纤适配器。
ST-ST光纤适配器
FC-SC光纤适配器
FC-SC光纤适配器
提示:光纤适配器也经常用于光纤终端盒，可使不同尺寸或类型的插头 与信息插座相匹配，从而使光缆所连接的应用系统设备顺利接入网络。在某些情况下，由于终端设备与信息插座间的插头插座不匹配，或线缆阻抗不匹配，无法直接使用信息插座，此时就必须借助于适当的适配器或平衡/非平衡转换器进行转换，从而实现终端设备与信息插座之间的相互兼容。为ST-SC光纤适配器和FC-SC光纤适配器。
唯众液晶触屏铜缆实训机架助你快速掌握网络综合布线关键技术
二、产品型号和技术规格
1. 产品型号：WZ-DCTP121
2. 外型尺寸：长530mm，宽585mm，高2000mm
3. 电压/功率：220V
4. 配套设备
开放式机架-1套
7寸液晶触屏网络测试实训仪1台
7寸液晶触屏网络端接实训仪1台
4组RJ45测试
48组端接测试
24口非屏蔽网络配线架1个
110型语音配线架1个
理线架1个
数据交换机1个
PDU电源插座1个
5. 实训人数：每台设备能够满足2-4人同时实训
6. 实训课时：22课时
三、产品特点：
1. 本产品为唯众第二代产品，为全国职业院校技能大赛教育部文件和各个省市技能竞赛文件指定产品，国家专利产品。
2. 本产品为全国信息与通信人才培训考试管理办公室全国智能系统工程师职业技能培训考试培训基地《综合布线工程师/高级工师资培训班》现场实训指定产品。
3. 本产品能够通过7寸液晶触摸屏用真实颜色直观显示网络跳线每根芯线的通断状态和错误线序状态，7寸液晶触摸屏显示测试链路、复杂链路通断和故障，包括跨接、反接、短路、开路等各种常见故障。
4. 本产品按照典型工作任务和关键技能实训，专门针对教学与实训着身设计，仿真典型工程任务，落地安装，立式操作，稳定实用。
5. 本产品具有5000次以上实训寿命，实训成本低，运维成本低，安全可靠。
四、产品实训功能：
1. 各种屏蔽、非屏蔽网络网络跳线制作与测试实训。
能够同时测量4根屏蔽或非屏蔽的RJ45网络跳线的每芯电气连接性能，包括三类、五类、超五类、六类等网络跳线。也能够同时测量2根屏蔽和2根非屏蔽的RJ45网络跳线的每芯电气连接性能。
2. 各种屏蔽、非屏蔽网络水晶头、网络模块、网络配线架端接原理和技能实训。
3. 各种屏蔽永久链路、非屏蔽永久链路的搭建与测试技能实训。
4. 进行110型通信跳线架和五对连接块的端接原理和技能实训。
5. 进行25对大对数电缆的端接原理和技能实训。
6. 进行25对大对数电缆永久链路的搭建与测试技能实训。
7. 立柱和顶帽等具有穿管布线和安装网络信息插座的实训功能。
