综合布线技术区||光纤连接器知识大全
光纤活动连接器(简称光纤连接器)，俗称活接头，是用于连接两根光纤或光缆形成连续光通路的、可以重复使用的无源器件，是目前使用数量最多的光无源器件。
通过光纤连接器，可以连接两根光纤或光缆以及相关的设备，因此被广泛应用在光纤传输线路、光纤配线架、光纤测试仪器和仪表中。虽然光纤的端接和跳线的制作都非常困难，但光纤网络的连接却可以轻松完成。只要连接设备(集线器和网卡)具有光纤连接接口，即可使用一段已制作好的或购买的光纤软跳线进行连接，连接方法和双绞线、网卡及集线器的连接相同。然而，与双绞线不同的是，光纤连接器具有多种不同的类型，不同类型的连接器之间无法直接进行连接。
按照结构的不同，光纤连接器可分为SC (Subscriber Connector)、ST (Straight Tip)、LC (LucentConnector)、MT-RJ (MT Register Jack)、FC ( Fiber Connector)、MU (Miniature Unit)和VF-45型光纤连接器等多种类型。
1. SC型光纤连接器
SC型光纤连接器外壳呈矩形，采用插针与耦合套简结构。紧固方式采用插拔销闩式，不需旋转:多用于连接GBIC (Giga Bitrate Interface Converter,千兆位接口转换器)模块或其他SC型接口。此类连接器价格低廉，插拔操作方便，介入损耗波动小，抗压强度较高，安装密度高。
ST型光纤连接器外壳呈圆形。所采用的插针与耦合套简的结构尺寸与FC型完全相同。其中插针的端面多采用PC或APC型研磨方式;紧固方式为螺丝扣。此类连接 器适用于各种光纤网络，操作简便，且具有良好的互换性。
注意:除光纤连接器必须与所连接的光纤端口相匹配外，光纤跳线也必须与所连接光纤端口或光纤模块所支持的传输介质一致。使用多模光纤跳线连接单模光纤模块或端口的结果，只能是导致端口间无法通信。
3. LC型光纤连接器
LC型连接器如图2-44所示。是由著名的Bell研究所研究开发出来的，采用操作方便的模块化插孔闩锁机理制成。该连接器所采用的插针和套简的尺寸是普通SC、FC型等所用尺寸的一半(1.25mm)，提高了光纤配线架中光纤连接器的密度，主要应用于SPF (Small From Pluggable)模块连接。目前，LC型光纤连接器已经占据了市场的主导地位。

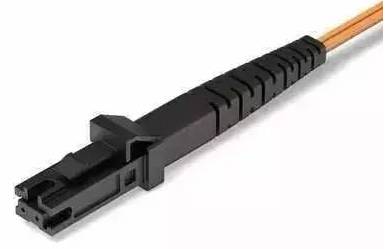

4. MT-RJ型光纤连接器
MT-RJ型光纤连接器带有与RJ-45型局域网电缆连接器相同的门锁机构。通过安装于小型套管两侧的导向销对准光纤，为便于与光收发信机相连，连接器端面光纤为双芯(间隔0.75mm)排列设计，主要用于数据传输的高密度光纤连接器。

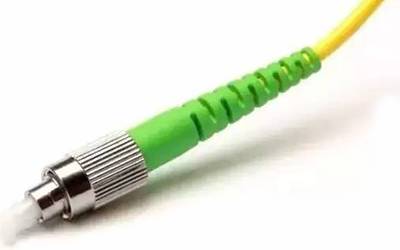

5. FC型光纤连接器
FC型光纤连接器结构简单，操作方便，制作容易，多应用于电信光纤网络。

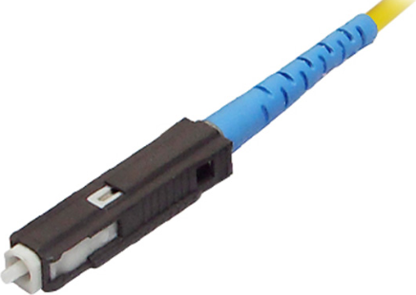

6. MU型光纤连接器
MU型光纤连接器是以SC型连接器为基础研发的、世界上最小的单芯光纤连接器。该连接器采用直径1.25mm的套管和自保持机构，其优势在于能实现高密度安装。

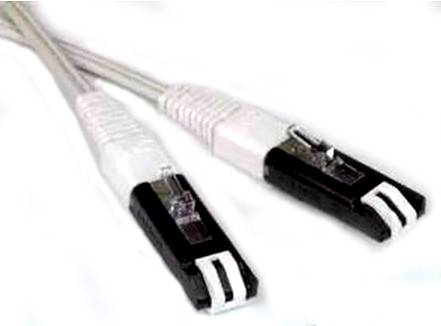

7. VF-45 型光纤连接器
在VF-45型光纤连接器中。光纤是通过注塑成型的热塑V形槽来进行对准，光纤被悬挂在间隙为4.5mm的缝隙中，双芯一体化， 由连接器外壳来保护。当插入插座时，光纤稍微弯曲以构成物理接触。
光纤连接器件
光纤连接器主要包括光纤连接盒和光纤扇出件，下面分别介绍这两种设备。
1.光纤连接盒
光纤连接盒(也称为光纤互连装置，Light guide Interconnection Unit, LIU) 是综合布线系统中常用的标准光纤连接硬件，具有识别线路作用的、附有标签的盒子。该设备主要用来实现交叉连接和互连的管理功能，还直接支持带状光缆和束管式光缆的跨接线。
光纤互连装置通常被设计成封闭盒，由工业聚酯材料制成，其容量范围分为12根、24根和48根光纤，相较于光纤配线架更为灵活。

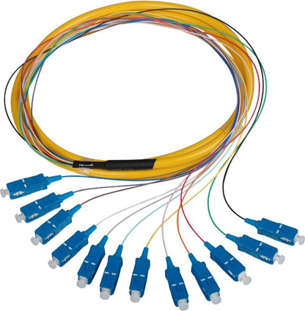

2.光纤扇出件
在光纤配线箱中，还有一一个光纤扇出件。光纤带光缆扇出跳线与尾纤采用专用的扇出器将光缆中的光纤分开加以保护，再装上连接器头，与光纤互连设备配合使用，实现在光纤配线架上的分纤连接。每根光纤都有结实的缓冲层，以便在操作时得到更好的保护。
1.光纤连接盒
光纤连接盒(也称为光纤互连装置，Light guide Interconnection Unit, LIU) 是综合布线系统中常用的标准光纤连接硬件，具有识别线路作用的、附有标签的盒子。该设备主要用来实现交叉连接和互连的管理功能，还直接支持带状光缆和束管式光缆的跨接线。
光纤互连装置通常被设计成封闭盒，由工业聚酯材料制成，其容量范围分为12根、24根和48根光纤，相较于光纤配线架更为灵活。
2.光纤扇出件
在光纤配线箱中，还有一一个光纤扇出件。光纤带光缆扇出跳线与尾纤采用专用的扇出器将光缆中的光纤分开加以保护，再装上连接器头，与光纤互连设备配合使用，实现在光纤配线架上的分纤连接。每根光纤都有结实的缓冲层，以便在操作时得到更好的保护。
