综合布线技术区||光缆有哪些分类?

发布者:    布时间:2020-09-16 10:34:27    点击量:

       光纤中通常是由玻璃制成的芯,芯外面包围着一层折射率比芯低的玻璃封套, 以使射入纤芯的光信号经包层界面反射,使光信号在纤芯中传播前进。由于光纤本身非常脆弱,无法直接应用于布线系统,因此通常被扎成束,外面加保护外壳,中间有抗拉线,这就是所谓的光缆,光缆通常包含-一根或者多根光纤。

       光缆的种类较多,分类方法也多种多样。下面介绍几种常用的分类方法。

       1.按照结构划分

       按照结构划分,可以分为层绞式光缆、 束管式光缆和骨架式光缆3种。

       (1)层绞式光缆

       层绞式光缆是由多根容纳光纤的松套管绕中心的强件绞合成圆整的缆芯。金属或非金属加强件位于光缆的中心,容纳光纤的松套管管围绕加强件排列。

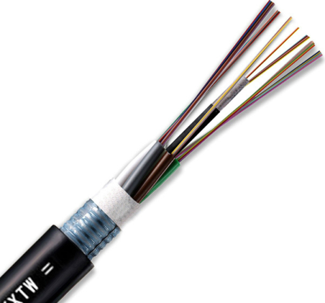

层绞式光缆

       层绞光缆用外径为250um的紫外光固化一次涂覆光纤直接紧套一层材料制成900um紧套光纤。以紧套光纤为单元,在单根或多根紧套光纤四周布放适当的抗张力材料,挤制一层阻燃护套料,即 可制成单芯或多芯层绞光缆。

       (2)束管式光缆

       中心束管式的松套管位于光缆的中心位置,金属或非金属加强件围绕松套管排列。束管式光缆将光纤套,入由高模量的塑料做成的螺旋空间松套管中,套管内填充防水化合物,套管外施加一层阻水材料和铠装材料,两侧放置两根平行钢丝并挤制聚乙烯护套成缆。

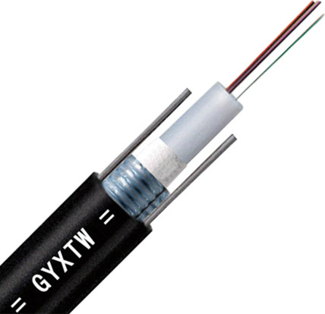

中心束管式
       中心東管式光缆结构简单、制造工艺简洁;对光纤的保护优于其他结构的光缆,耐侧压,因而提高了网络传输的稳定性;光缆截面小,重量轻,特别适宜架空敷设;束管中光纤数量灵活。

(3)骨架式光缆

骨架式光缆在我国仅限于干式光纤带光缆,即将光纤带置于螺旋型骨架槽中,阻水带以绕包方式缠绕在骨架上,阻水带外再纵包双面覆塑钢带,钢带外再挤上聚乙烯外护层。
骨架式光缆

       2.按照使用环境不同

       按照使用环境不同,可以将光缆分为室内光缆和室外光缆。


       (1)室内光缆的抗拉强度较小,保护层较差,但相对更轻便和经济。室内光缆主要适用于水平布线子系统和垂直主干子系统。

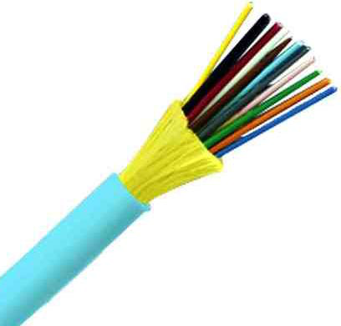

室内光缆

       (2)室外光缆的抗拉强度较大,保护层较厚重,并且通常为铠装(即金属皮包裹)。室外光缆多用于建筑群子系统,可用于室外直埋、管道、架空及水底敷设等场合。
室外光缆
提示:根据光纤结构的不同,可将光缆分为单纤光缆和带光缆。另外, 还有直埋光缆、管道光缆和自承光缆。


唯众液晶触屏光缆s实训机架助你快速掌握综合布线关键技术
唯众液晶触屏光缆实训机架


一、产品名称:液晶触屏光缆实训机架Ⅱ
二、产品型号和技术规格
1.  产品型号:WZ-DCFC221
2.  外型尺寸:长530mm,宽585mm,高2000mm
3.  电压/功率:220V
4.  配套设备
开放式机架-1套
7寸液晶触屏光纤测试实训仪1台
7寸液晶触屏网络测试实训仪1台
4组RJ45测试
24口非屏蔽网络配线架1个
数据交换机1个
PDU电源插座1个
5.   实训人数:每台设备能够满足2-4人同时实训
6.  实训课时:22课时
三、产品特点:
1.   本产品为唯众第二代产品,为全国职业院校技能大赛教育部文件和各个省市技能竞赛文件指定产品,国家专利产品。
2.   本产品为全国信息与通信人才培训考试管理办公室全国智能系统工程师职业技能培训考试培训基地《综合布线工程师/高级工师资培训班》现场实训指定产品。
3.   本产品能够通过7寸液晶触摸屏实时精确显示被测光纤衰减值,同时还有图标形像显示被测光纤的通断状态,支持850nm、980 nm、1310 nm、1550 nm共四种光纤波长选择,检测测试光纤跳线衰减和通断,能同时进行4组光纤测试;7寸液晶触摸屏用真实颜色直观显示网络跳线每根芯线的通断状态和错误线序状态;7寸液晶触摸屏显示测试链路、复杂链路通断和故障,包括跨接、反接、短路、开路等各种常见故障。
4.   本产品按照典型工作任务和关键技能实训,专门针对教学与实训着身设计,仿真典型工程任务,落地安装,立式操作,稳定实用。
5.   本产品具有5000次以上实训寿命,实训成本低,运维成本低,安全可靠。
四、产品实训功能:
1.   光纤熔接和光纤配线连接实训
2.各种屏蔽、非屏蔽网络网络跳线制作与测试实训。
        能够同时测量4根屏蔽或非屏蔽的RJ45网络跳线的每芯电气连接性能,包括三类、五类、超五类、六类等网络跳线。也能够同时测量2根屏蔽和2根非屏蔽的RJ45网络跳线的每芯电气连接性能。
3.   各种屏蔽、非屏蔽网络水晶头、网络模块、网络配线架端接原理和技能实训。
4.   各种屏蔽永久链路、非屏蔽永久链路的搭建与测试技能实训。
5.   进行25对大对数电缆的端接原理和技能实训。
6.   进行25对大对数电缆永久链路的搭建与测试技能实训。
7. 立柱和顶帽等具有穿管布线和安装网络信息插座的实训功能。
