综合布线技术区||六类双绞线水晶头的制作

发布者:    布时间:2020-09-16 09:53:47    点击量:


       六类双绞线水晶头又分为一体式和两件式两种,两件式的水晶头有-一个理线槽,而一-体式不需要单独的理线槽,内部已经集成。六类双绞线水晶头的制作与超五类双绞线水晶头的制作类似,下面简单介绍一下六类双绞线两 件式水晶头的制作方法。

       具体操作步骤如下:

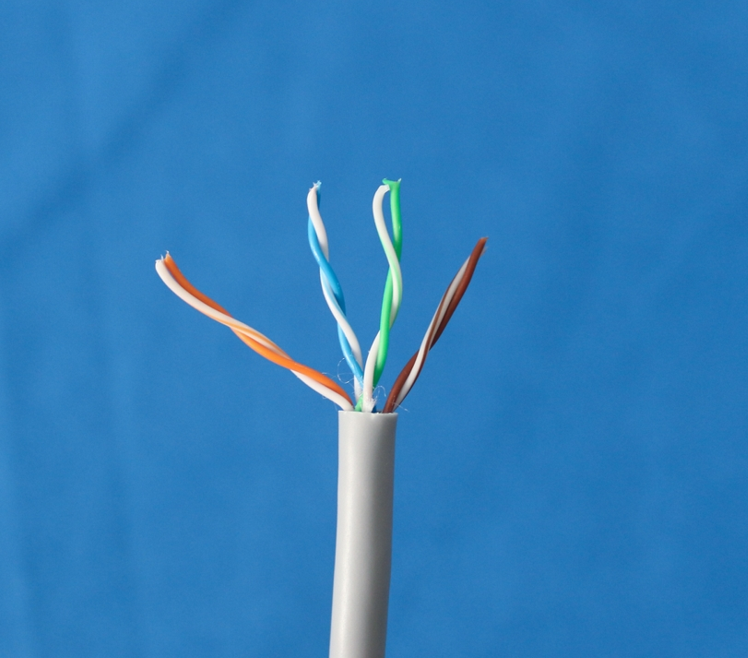

       (1)将六类非屏蔽双绞线的护套剥掉,同时将中间白色十字骨架剪掉。

剪掉十字骨架

       (2)将线缆解开,按照EIA/TIA 568B的标准排列好网线,将其穿入水晶头内部的理线槽,注意穿入的线序。
       (3)水晶头内部理线槽沿导线往下拉,直到未解开的线缆部分,然后剪除前段多余线缆。
插入水晶头
       (4)将上一步做好的线缆插入水晶头外壳中,注意插入方向。

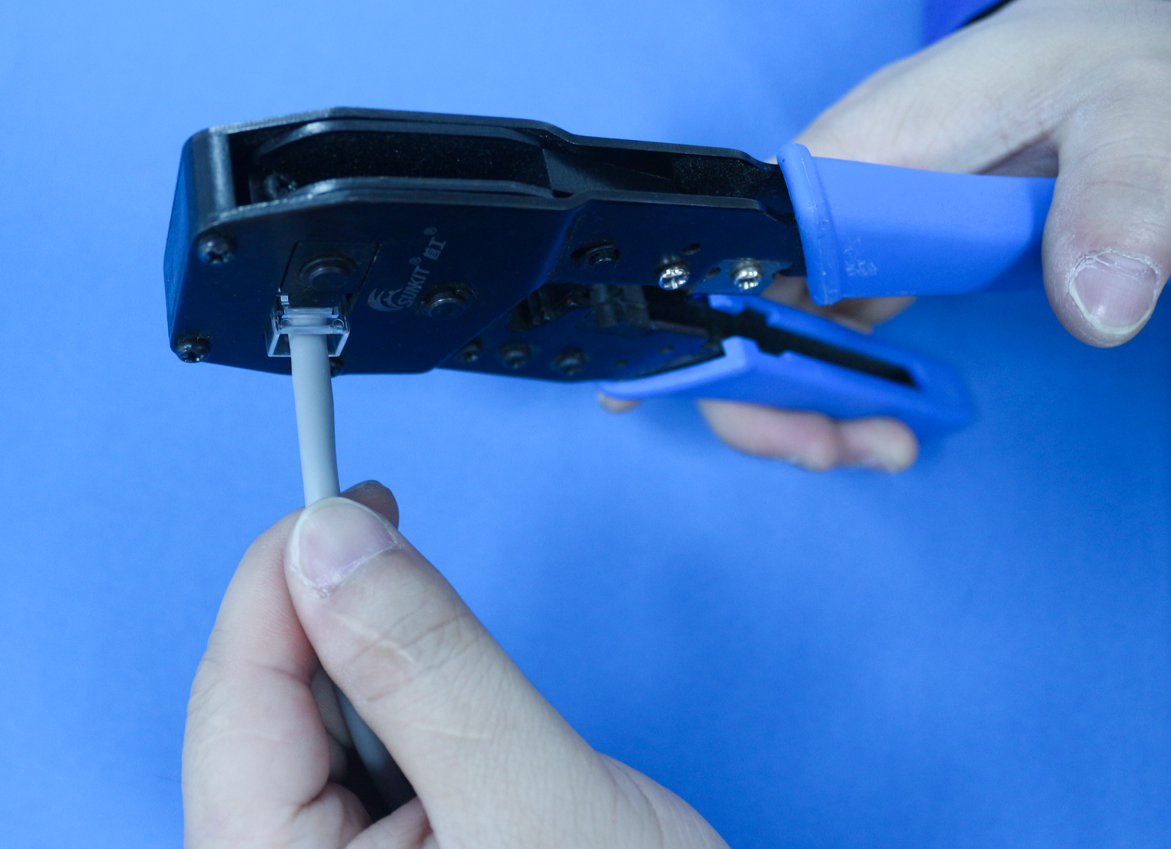

       (5)将上面做好的水晶头放入压线钳用力压紧。
压接水晶头

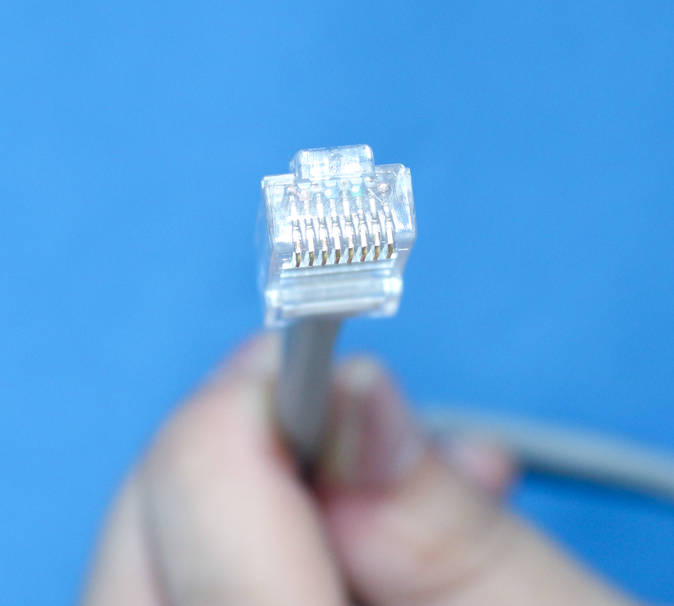

       (6)压紧之后,六类双绞线两件式水晶头就做好了。

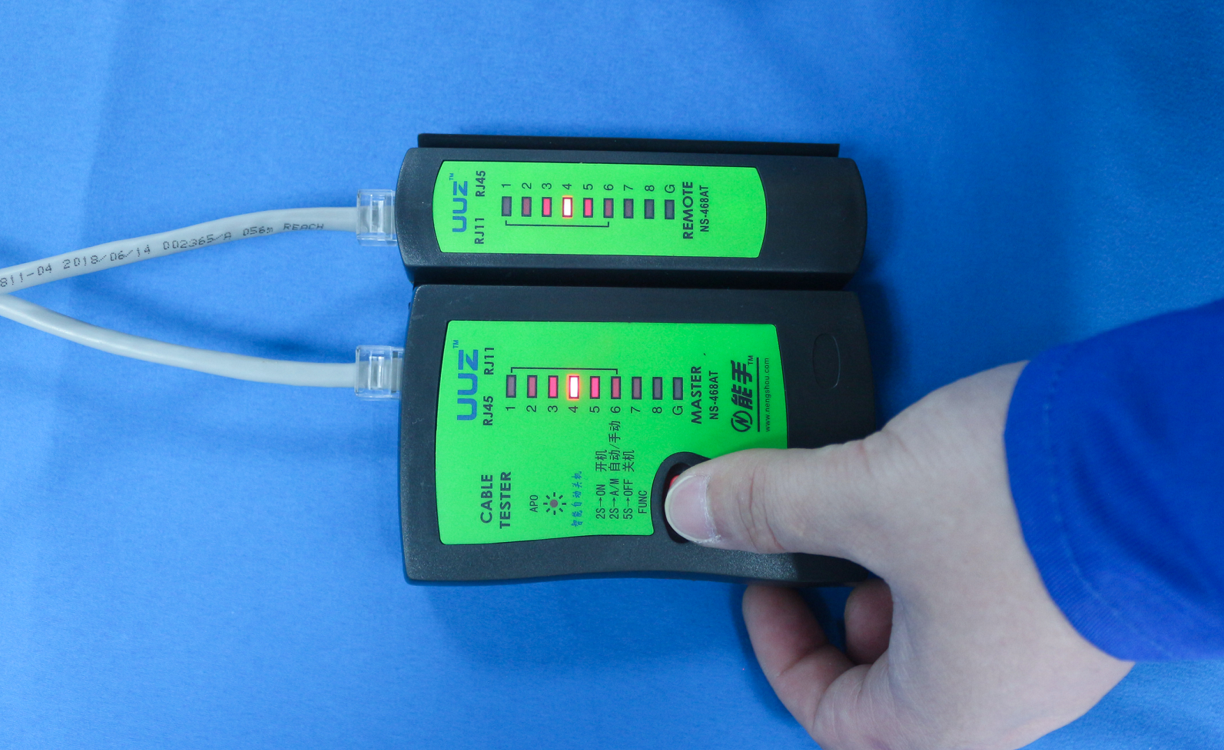

检测水晶头

       注意:六类双纹线一一体式水晶头的制作比较简单,将双绞线理顺、捋直,

      按EIA/TIA 568B的标准排列好双纹线,然后将其从水晶头的一字形的通孔直接穿过,最后使用穿孔水晶头专用网线钳压制,并剪除多余的芯线即可,不必像传统水晶头那样检查芯线是否插到底。


唯众液晶触屏铜缆实训机架助你快速掌握网络综合布线关键技术

唯众液晶触屏铜缆实训机架

一、产品名称:液晶触屏铜缆实训机架Ⅱ
二、产品型号和技术规格
1.  产品型号:WZ-DCTP121
2.  外型尺寸:长530mm,宽585mm,高2000mm
3.  电压/功率:220V
4.  配套设备
开放式机架-1套
7寸液晶触屏网络测试实训仪1台
7寸液晶触屏网络端接实训仪1台
4组RJ45测试
48组端接测试
24口非屏蔽网络配线架1个
110型语音配线架1个
理线架1个
数据交换机1个
PDU电源插座1个
5.   实训人数:每台设备能够满足2-4人同时实训
6.  实训课时:22课时
三、产品特点:
1.   本产品为唯众第二代产品,为全国职业院校技能大赛教育部文件和各个省市技能竞赛文件指定产品,国家专利产品。
2.   本产品为全国信息与通信人才培训考试管理办公室全国智能系统工程师职业技能培训考试培训基地《综合布线工程师/高级工师资培训班》现场实训指定产品。
3.   本产品能够通过7寸液晶触摸屏用真实颜色直观显示网络跳线每根芯线的通断状态和错误线序状态,7寸液晶触摸屏显示测试链路、复杂链路通断和故障,包括跨接、反接、短路、开路等各种常见故障。
4.   本产品按照典型工作任务和关键技能实训,专门针对教学与实训着身设计,仿真典型工程任务,落地安装,立式操作,稳定实用。
5.   本产品具有5000次以上实训寿命,实训成本低,运维成本低,安全可靠。
四、产品实训功能:
1.   各种屏蔽、非屏蔽网络网络跳线制作与测试实训。
      能够同时测量4根屏蔽或非屏蔽的RJ45网络跳线的每芯电气连接性能,包括三类、五类、超五类、六类等网络跳线。也能够同时测量2根屏蔽和2根非屏蔽的RJ45网络跳线的每芯电气连接性能。
2.   各种屏蔽、非屏蔽网络水晶头、网络模块、网络配线架端接原理和技能实训。
3.   各种屏蔽永久链路、非屏蔽永久链路的搭建与测试技能实训。
4.   进行110型通信跳线架和五对连接块的端接原理和技能实训。
5.   进行25对大对数电缆的端接原理和技能实训。
6.   进行25对大对数电缆永久链路的搭建与测试技能实训。
7.  立柱和顶帽等具有穿管布线和安装网络信息插座的实训功能。
