       双绞线制作好后,还需对双绞线进行连通性测试。比较好地检测双绞线的连通性的方法是使用双绞线测试仪进行测试。双绞线测试仪。

       (1)测试双绞线时,将双绞线两端分别插入双绞线测试仪的信号发射器和信号接收器,打开双绞线测试仪的电源,同-条线的指示灯会同时亮起来。

       (2)例如发射器的第一个指示灯亮时,若接收器第--个灯也亮,则表示两者第一只脚接在同-条线上;若发射器的第一-个灯亮时, 接收器第7个灯亮,则表示线制作错了( 因为无论是T568B直接连接方式和交叉连接方式,都不可能有1对7的情况);若发射器的第1个灯亮时,接收器却没有任何灯亮起,那么这只脚与另- -端的任- - -只脚都没有连通,可能是导线中间断了,或者两端至少有-一个金属片未接触该条芯线。

       (3)如果能够通过双绞线测试仪的检测,则说明制作的双绞线完全正确。双绞线一定 要经过测试,否则断路会导致无法通信,短路有可能损坏网卡或集线器。

双绞线测试仪
双绞线测试仪

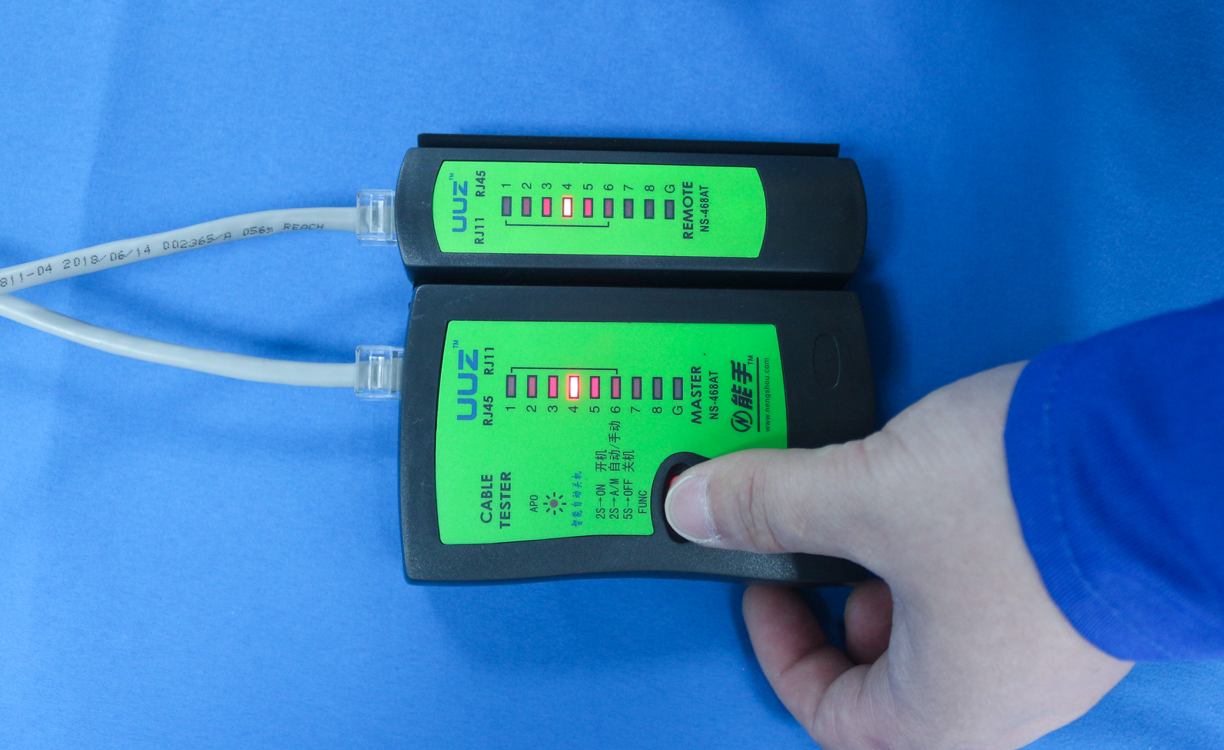

测试双绞线
测试双绞线

提示:如果没有双绞线测试仪,最简单的测试双绞线的方法是用双绞线把网卡和集线器( 交换机)连接起来,如果发现集线器(交换机)的指示灯亮了,一般说明双绞线没有问题。
