超五类双绞线水晶头(RJ-45 接口)的制作

       双绞线的连接按连接硬件设备的不同，可分为连接网卡和集线器(交换机)、连接集线器(交换机)和集线器(交换机)、连接网卡到网卡3种情况。在3种不同的连接情况下，双绞线两端的RJ-45头(俗称水晶头)的线序排列也不一样。

       双绞线的连接方式按照适用范围不同，可分为直接连接和交叉连接两种方式。下面分别介绍双绞线的这两种连接方式及线序排列。

       (1)直接连接方式

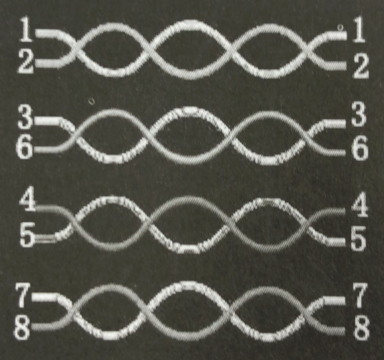

直接连接方式就是将两端RJ-45水晶头中的线序排列完全相同，称为直通线( Straight Cable)方式，也称为正常双绞线连接方式。该连接方式只适用于网卡到集线器(交换机)。直接连接方式示意图。

       (2)交叉连接方式

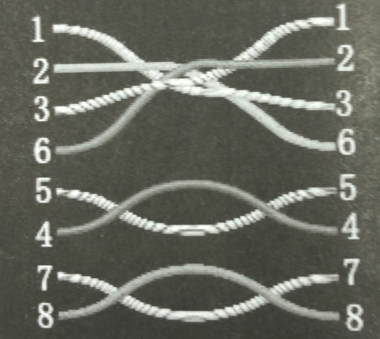

交叉连接方式就是将双绞线的一端 与水晶头连接好后，在此基础之上，将另- -端与水晶头相连接，连接方法与第一端相同，只不过将连接水晶头第1脚与第3脚、第2脚与第6脚的网线的位置互换。交叉连接方式适用于连接集线器(交换机)到集线器(交换机)、 连接网卡到网卡的情况。交叉连接方式示意图。        双绞线的制作标准分为T568A和T568B两种，由于双绞线的两种制作标准的区别仅在于线序排列不同而已，其制作方法相同。
       下面以按照T568B标准制作一条 直接连接方式的双绞线为例，介绍制作双绞线的方法:
       (1)利用压线钳的剪线刀口剪取所需要的双绞线长度，至少0.6m， 最多不超过100m。

       (2)用压线钳的剪线刀口将线头剪齐，再将线头放入剥线刀口，让线头触及挡板，稍微握紧压线钳慢慢地旋转，让刀口划开双绞线的保护胶皮，剥下胶皮，将双绞线的外皮除去2~3cm。当然也可以使用线缆准备工具剥除双绞线的绝缘胶皮。

       (3)将4个线对的8条细导线- -- 拆开、理顺、捋直。

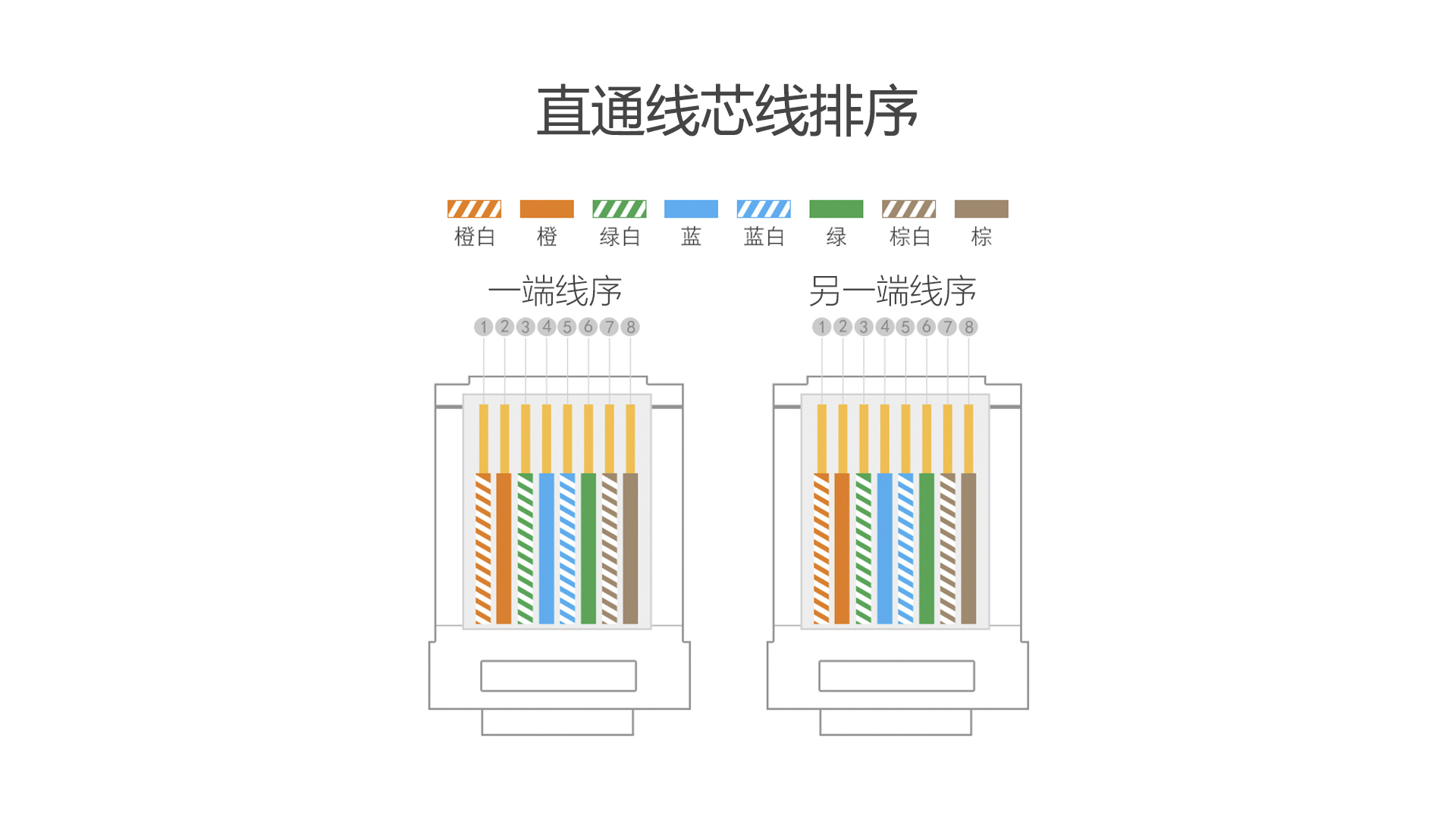

       (4)小心剥开每一对线，按照EIATIA 568B的标准排列好网线。

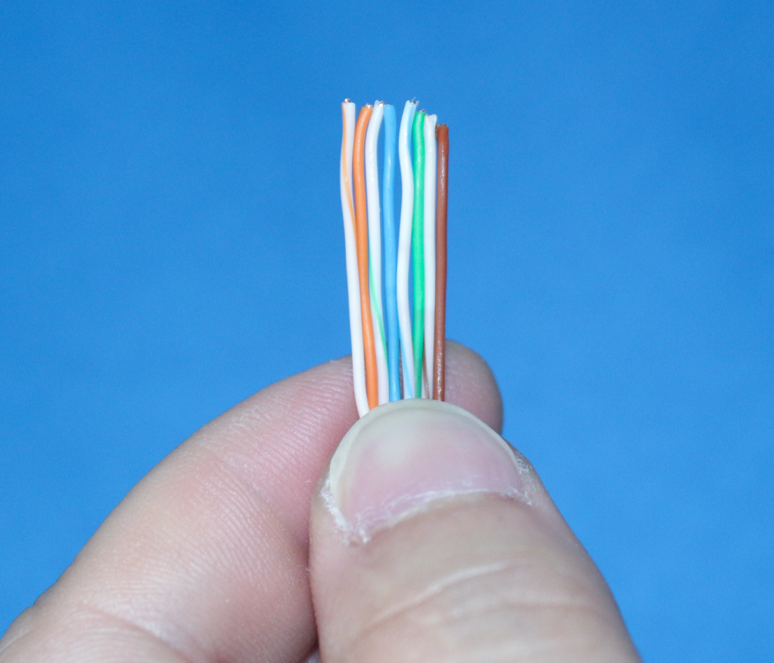

       (5)把线尽量伸直(不要缠绕)、压平(不要重叠)、挤紧理顺(朝-个方向靠紧)，然后将裸露出的双绞线用压线钳剪下只剩约13mm的长度，并且剪齐。

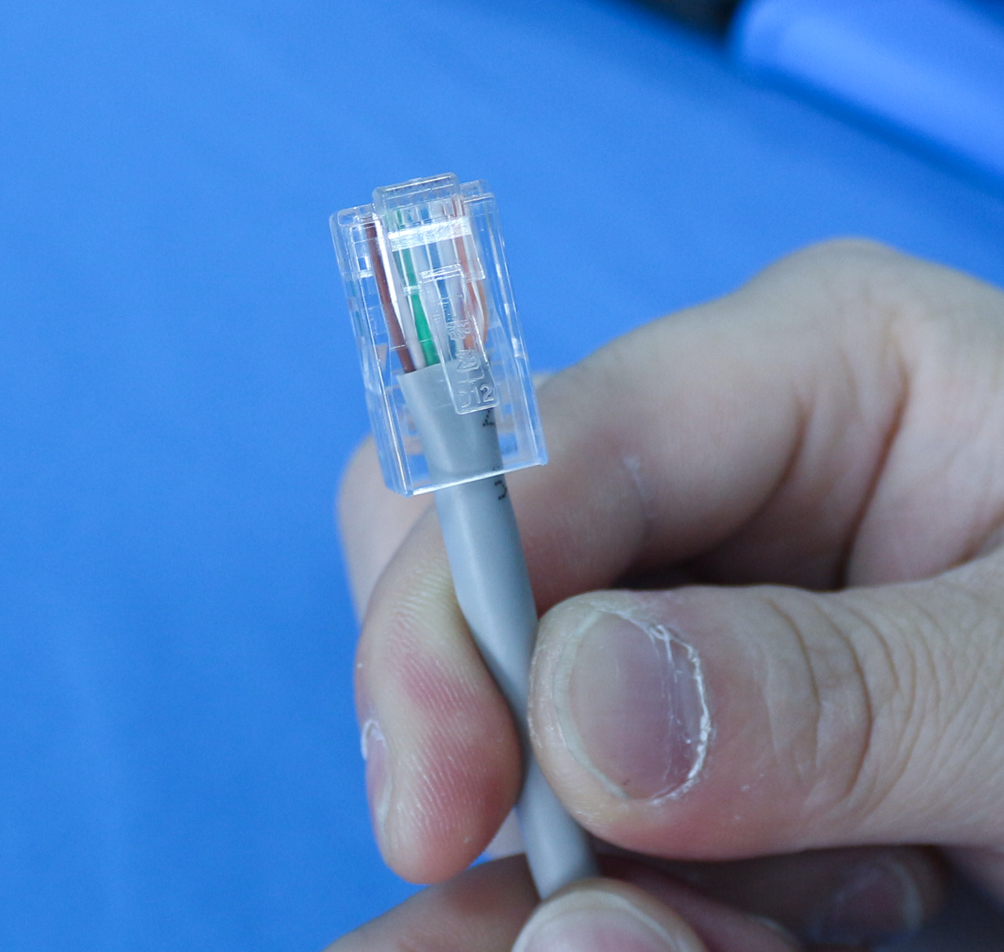

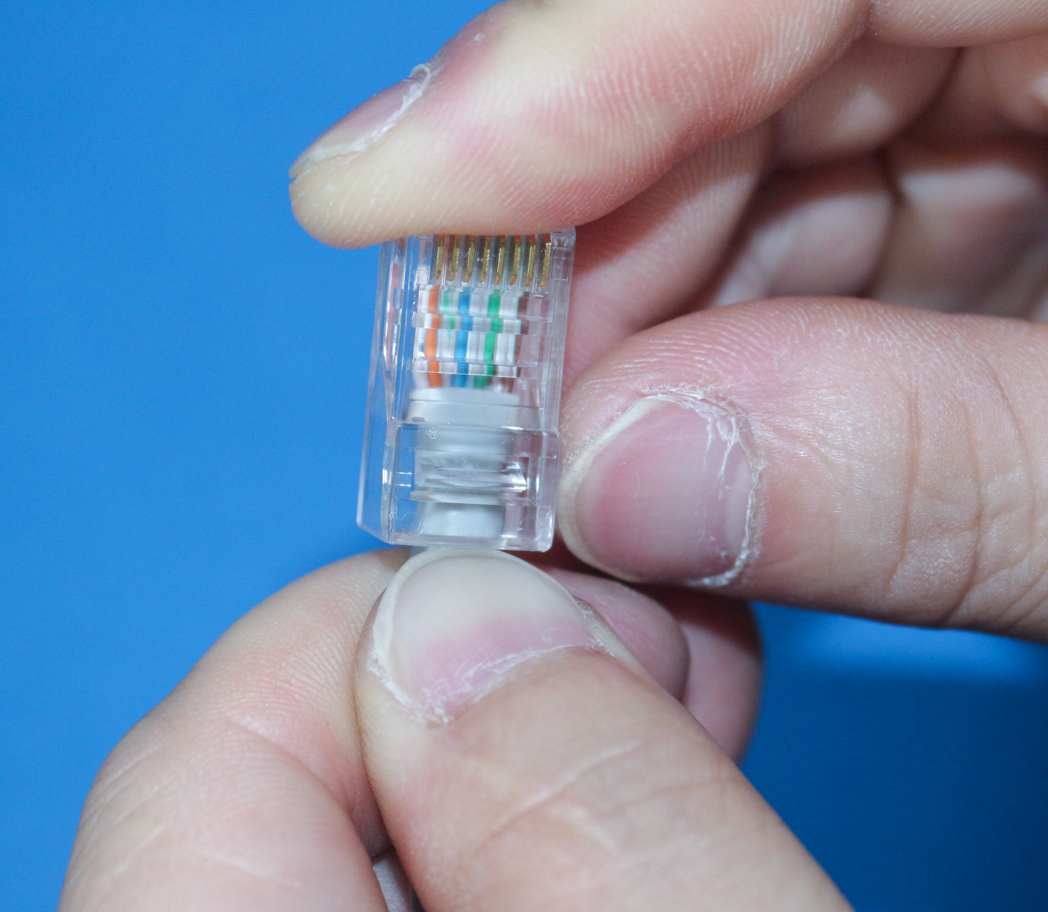

       (6)一只手以拇指和中指据住水晶头，使有塑料弹片的一侧向下， 针脚方朝向远离自己的方向线并用食指抵住。别只手报住 双较线外面的胶皮，缓级用力将8条导线同时治RU45头内的8个线槽插入，一直插到线槽的顶端。

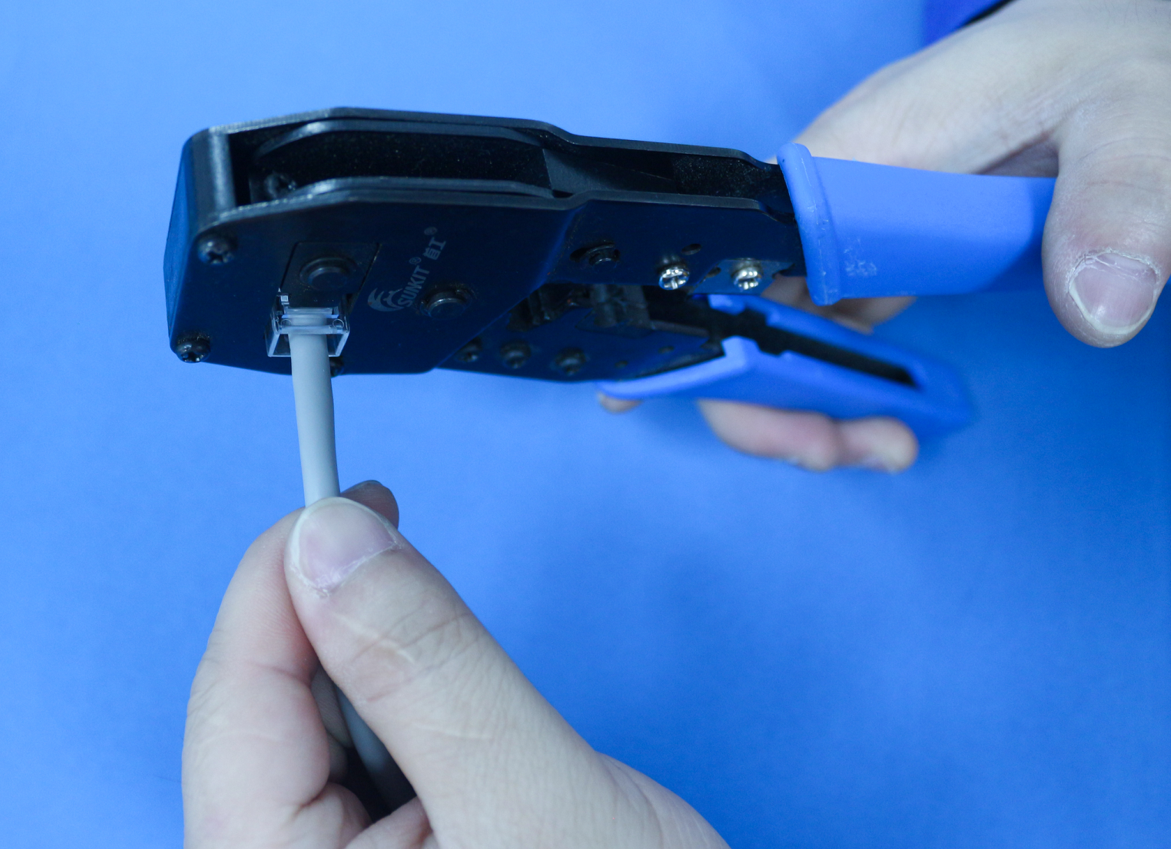

       (8)将RJ-45水晶头从无牙- -侧推入压线钳夹槽后，用力握紧压线钳将突出在外面的针脚全部压入水晶头内。
       注意:压制水晶头时，一定要用力握紧压线钳，将突出在外面的针脚全部压入水晶头内，否则做成的水晶头因双绞线的导线与水晶头的金属弹片接触不良，可能会造成网络无法通信。

       (9)按照前面的操作，制作另-端的RJ-45水晶头，这样--条双绞线便制作完成了。

       提示:如果制作交叉连接方式的双绞线，则双绞线的一端按照T568B 标准制作，另一端按照T568A标准制作即可。
