电话线水晶头(RJ-11 接口)的制作

       电话线水晶头目前标准的都是RJ-11接口水晶头,而一般电话线都是4芯的,也就是电话线内部有4根线,但实际只需要用到2根,并且对线的放置顺序没有要求,制作的时候可以任意排放。
      (1)首先,用压线钳的剪线刀口把电话线的剥开长3- 4cm,剥开后会看到两组线,

拨开电话线

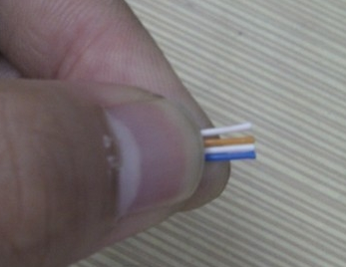

      (2)电话线没有线序的要求,只需要两头一样,排列好就可以了。用压线钳的剪线刀口把电话线顶部剪整齐。如果电话线长度不一一,会影响到电话线与水晶头的正常接触。
剪齐电话线

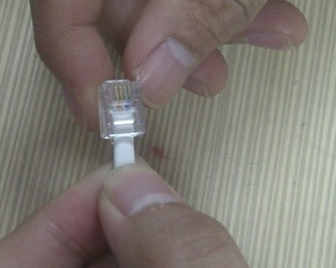

      (3 )将整理好的电话线插入水晶头内。插入的时候需要注意,缓缓地用力把4条线缆同时沿RJ-11水晶头内的4个线槽插入,一直插到线槽的顶端。
插入RJ11水晶头

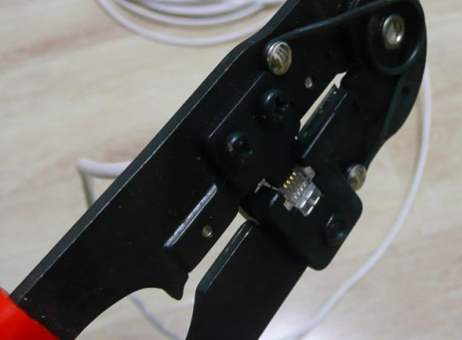

      (4)然后用压线钳上面的P6槽把水晶头上的铜片压下去。质量好的水晶头在压下去的那-瞬间会听到“咔”的一一声。不好的就没声 了。
压制RJ11水晶头

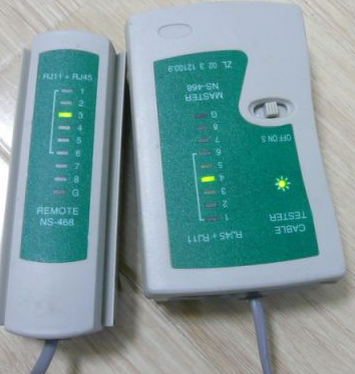

       (5) 做好的电话线水晶头,使用测线仪测试,不用管顺序,只要两对灯亮就行,错开也行。
测试电话线



唯众液晶触屏铜缆实训机架助你快速掌握网络综合布线关键技术

唯众液晶触屏铜缆实训机架

一、产品名称:液晶触屏铜缆实训机架Ⅱ
二、产品型号和技术规格
1.  产品型号:WZ-DCTP121
2.  外型尺寸:长530mm,宽585mm,高2000mm
3.  电压/功率:220V
4.  配套设备
开放式机架-1套
7寸液晶触屏网络测试实训仪1台
7寸液晶触屏网络端接实训仪1台
4组RJ45测试
48组端接测试
24口非屏蔽网络配线架1个
110型语音配线架1个
理线架1个
数据交换机1个
PDU电源插座1个
5.   实训人数:每台设备能够满足2-4人同时实训
6.  实训课时:22课时
三、产品特点:
1.   本产品为唯众第二代产品,为全国职业院校技能大赛教育部文件和各个省市技能竞赛文件指定产品,国家专利产品。
2.   本产品为全国信息与通信人才培训考试管理办公室全国智能系统工程师职业技能培训考试培训基地《综合布线工程师/高级工师资培训班》现场实训指定产品。
3.   本产品能够通过7寸液晶触摸屏用真实颜色直观显示网络跳线每根芯线的通断状态和错误线序状态,7寸液晶触摸屏显示测试链路、复杂链路通断和故障,包括跨接、反接、短路、开路等各种常见故障。
4.   本产品按照典型工作任务和关键技能实训,专门针对教学与实训着身设计,仿真典型工程任务,落地安装,立式操作,稳定实用。
5.   本产品具有5000次以上实训寿命,实训成本低,运维成本低,安全可靠。
四、产品实训功能:
1.   各种屏蔽、非屏蔽网络网络跳线制作与测试实训。
      能够同时测量4根屏蔽或非屏蔽的RJ45网络跳线的每芯电气连接性能,包括三类、五类、超五类、六类等网络跳线。也能够同时测量2根屏蔽和2根非屏蔽的RJ45网络跳线的每芯电气连接性能。
2.   各种屏蔽、非屏蔽网络水晶头、网络模块、网络配线架端接原理和技能实训。
3.   各种屏蔽永久链路、非屏蔽永久链路的搭建与测试技能实训。
4.   进行110型通信跳线架和五对连接块的端接原理和技能实训。
5.   进行25对大对数电缆的端接原理和技能实训。
6.   进行25对大对数电缆永久链路的搭建与测试技能实训。
7.  立柱和顶帽等具有穿管布线和安装网络信息插座的实训功能。
