水晶头

       水晶头是网络连接中重要的接口设备,是一种能沿固定方向插入并自动防止脱落的塑料接头,用于网络通信,因其外观像水晶一样晶莹透亮而得名为“水晶头”。水晶头主要用于连接网卡端口、集线器、交换机、电话等。

1.水晶头的分类

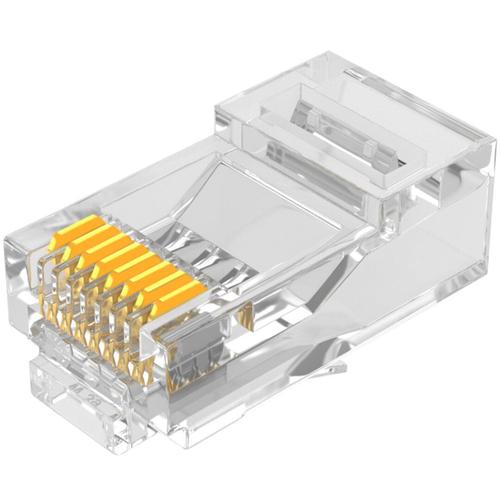

       水晶头作为网络布线的重要部件,其品质对网络传输速率也有很大的影响。根据用途不同,又分为RJ-45水晶头和RJ-11水晶头,其中RJ-45水晶头用于制作双绞线跳线,实现与配线架、信息插座、网卡或其他网络设备的连接,
如图2-13所示。

水晶头
图2-13 RJ-45 水晶头

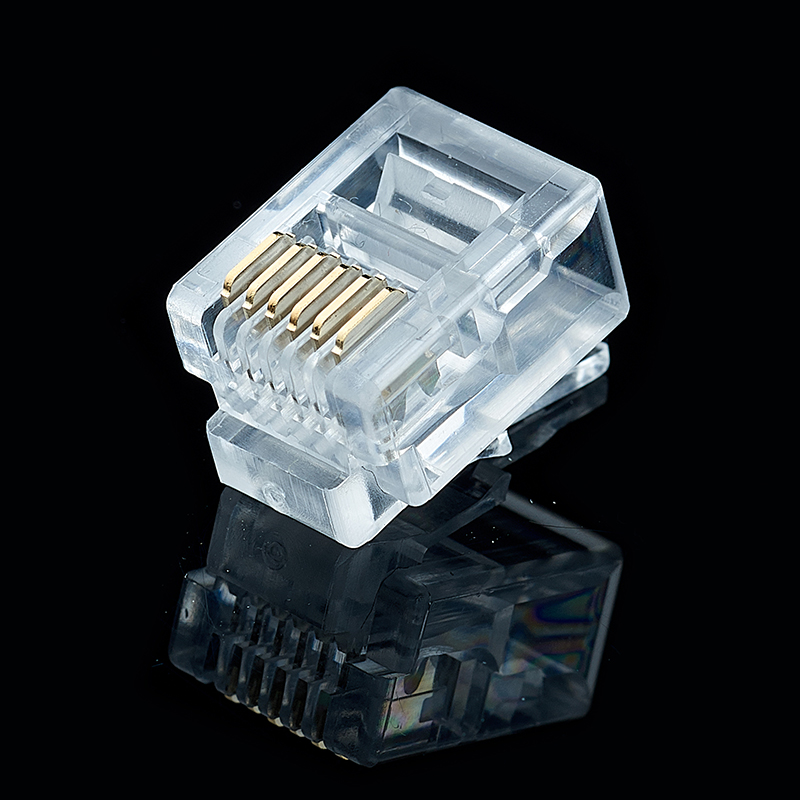

RJ-11水晶头和RJ-45水晶头很类似,但只有2或4根针脚(RJ-45 水晶头为8根),RJ-11 水晶头常用于电话线,如图2-14所示。
RJ11

图2-14 RJ-11 水晶头

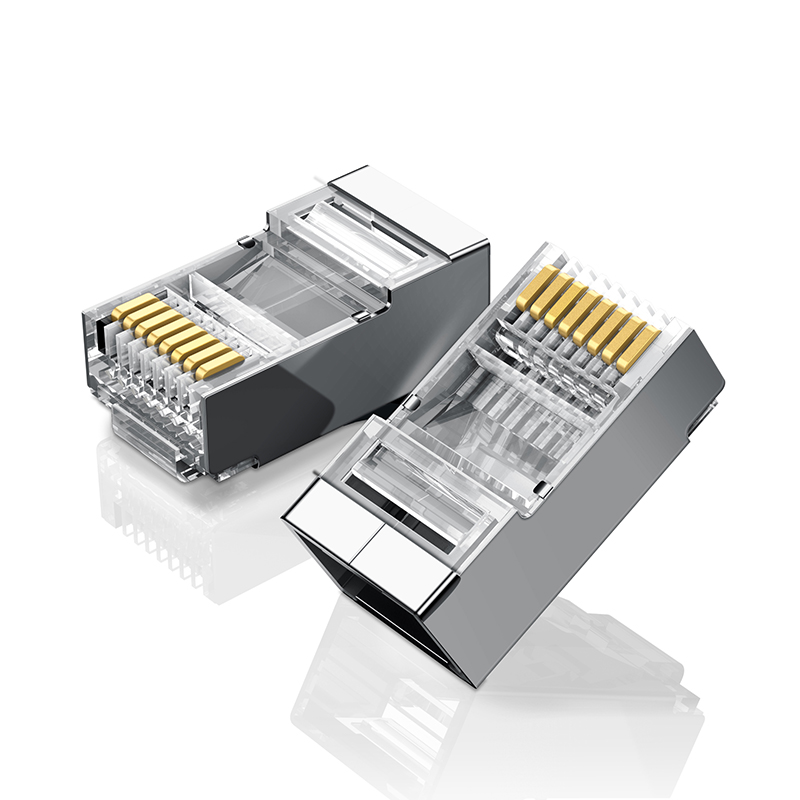

       为保证屏蔽布线系统的完整性,应用于屏蔽布线系统的RJ45水晶头也必须拥有相应的屏蔽结构。如图2-15所示为适用于屏蔽布线系统的水晶头,如图2.16所示为连接到屏蔽双绞线的水晶头。
屏蔽水晶头
图2-15适用于屏蔽布线系统的水晶头


提示:与屏蔽双绞线外面包有一层起屏蔽作用的金属层一样, 屏蔽水晶头也带有金属屏蔽,与非屏蔽水晶头有着较为明显的区别。应用屏蔽双绞线戈的系统, 其抗干扰性能不一定强于非屏蔽双绞线,只有在整个电缆均有屏蔽装置,并且两端正确接地的情况下才起作用。用。因此,整个系统最好全部是屏蔽部件,包括电缆、插座、水晶头和配线架等。
2.水晶头的选购技巧

       在选购水晶头时,用户应遵循以下原则:

      (1)看清标识。名牌产品在塑料弹片上都有厂商的标注。

      (2)查看透明度。好产品晶莹透亮,不过现在假冒产品有的也很透明。

       (3)检查可塑性。在压制时可塑性差的水晶头会发生碎裂的现象。
       (4)检查弹片弹性。质量好的水晶头用手指拨动弹片会听到铮铮的声音,将弹片向前拨动到90°,弹片也不会折断,而且会恢复原状并且弹性不会改变。将做好的水晶头插入集线器或者网卡众的时候能听到清脆的“咔”的响声。

       (5)查看包装。正品的包装应该是彩盒包装,建议购买的时候首选彩盒包装的。

       (6)检查铜片颜色。正品的水晶头铜片颜色为深黄色,比较粗厚,假货的铜片颜色为浅黄色,金属接触片比较细薄,并且在压线的时候内部铜片会出现压偏和不对称的现象。

注意:不同类型的双绞线所使用的水晶头也不同,如超五类双绞线所用的水晶头与六类双绞线所用的水晶头不一样,两者不能混用。
