1．实验目的

1）、了解 CC2530 自己实现温度的采集
2）、了解建立网络的过程

2．实验设备

硬件：PC机一台、ZIGBEE网关、ZIGBEE节点、仿真器一个
软件：2000/XP/win7系统，IAR8.10集成开发环境

3．实验步骤

1）、打开“实验4.8Z-Sensor Monitor的使用实验\Projects\zstack\Utilities\SensorDemo\CC2530DB\SensorDemo.eww”
2）、选择CollectorEB-PRO、SensorEB-PRO分别编译下载。CollectorEB-PRO为协调器、SensorEB-PRO为终端，注意是一个协调器和一个或者多个终端。将协调器、终端分别上电，协调器和终端液晶显示IE地址。此时先按下协调器的S2，LCD上显示SensorDemoCollector。然后再次按下协调器S2,选择模式为MatchDescReqGateMode这个时候协调器准备就绪。
3）、终端重新上电或者复位按键后显示SensorDemoSensor。协调器显示MatchdescreqRspsent。此时再次按终端S2联网，联网成功后协调器显示Reportrcvd。
4）、打开Z-Sensor Monitor软件，未安装的请找到“Setup_ZigBee_Sensor_Monitor_1.2.0.exe”安装即可，选择与协调器连接的串口，再点开始。如下图：

4．实验现象

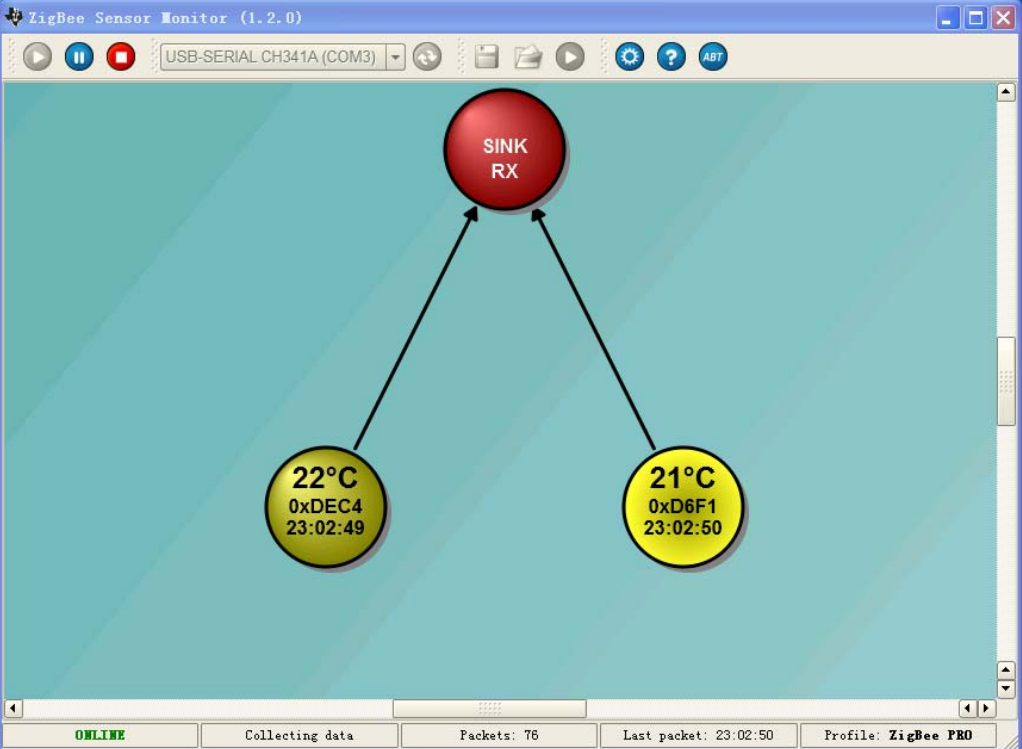

       协调器和节点组成的拓扑图将在Z-Sensor Monitor软件上呈现。并且各个节点将CC2530内置的温度传感器的数据显示在节点图标上。如图4.9.1所示。
