     实训：图纸绘制
     综合布线工程图在综合布线工程中起着关键的作用，设计人员首先通过建筑图纸来了解和熟悉建筑物结构并设计综合布线工程图，试工人员根据设计图纸组织施工，验收阶段相关技术图纸移交给建设方。图纸简单清晰直观地反映了网络和布线系统的结构、管线路由和信息点分布等情况。因此，识图、绘图能力是综合布线工程设计与试组织人员必备的基本功。综合布线工程中主要采用两种制图软件：AUTOCAD和VISIO。也可以利用综合布线系统厂商提供的布线设计软件或其它绘图软件绘制。
     1、综合布线工程图
     综合布线工程图一般包括以下5类图纸。根据模拟建筑物的网络通信情况绘制相应的综合布线工程图。

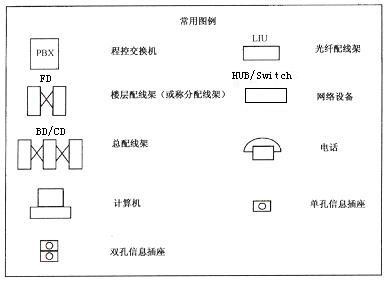

     其中楼层综合布线管线路由和楼层信息点平面分布图可在一张图纸上绘出。通过以上工程图，反映以下几个方面的内容：       目前综合布线设计图中图例比较混乱，缺少统一的标识，在设计中可以参考采用如图4的图例：
      2、用AUTOCAD绘图

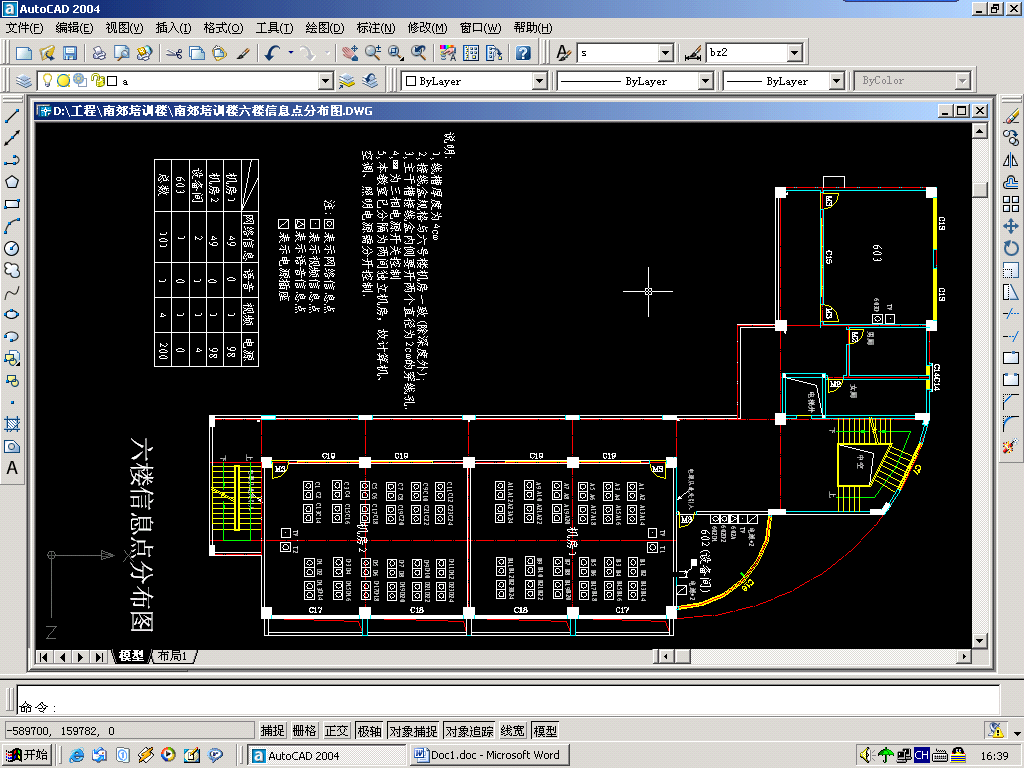

      AutoCAD广泛应用于综合布线系统的设计当中，特别是在设计中，当建设单位提供了建筑物的CAD建筑图纸的电子文档后，设计人员可以在CAD建筑图纸上进行布线系统的设计，起到事半功倍的效果。目前AutoCAD主要用于绘制综合布线管线设计图、楼层信息点分布图、布线施工图等。如图5为用AutoCAD绘制楼层信息点分布图。       3、用Visio绘图

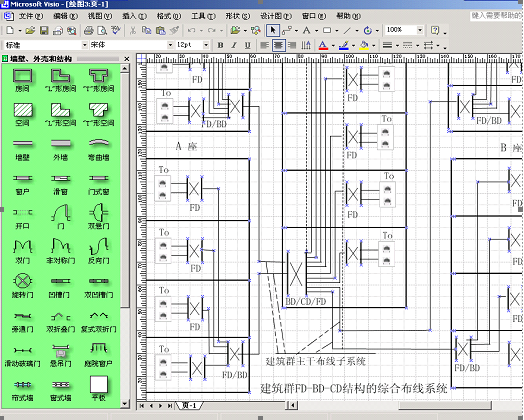

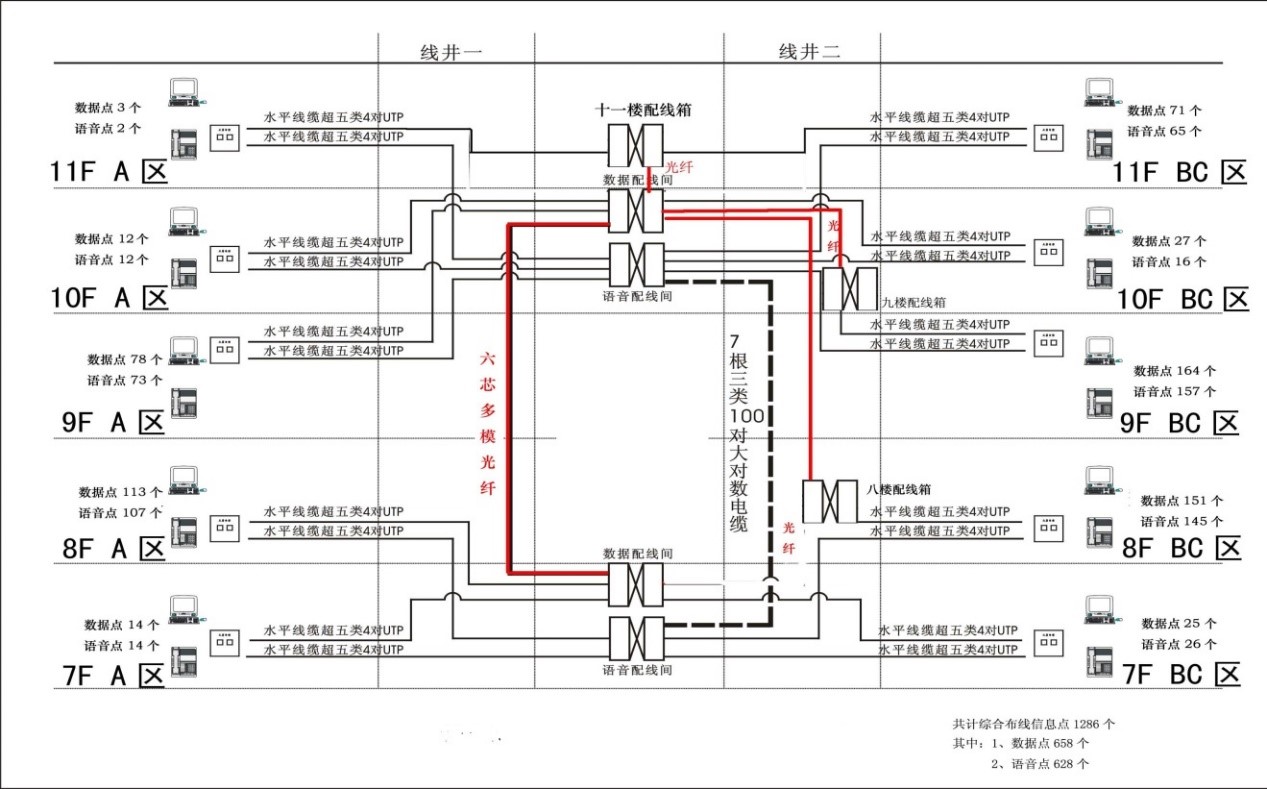

      在综合布线中学用Visio绘制网络拓朴图、布线系统拓朴图、信息点分布图等。如图6用Visio绘制综合布系统拓朴图。       4、实训环境
      安装了AutoCAD和Visio软件的计算机机房。

唯众综合实训平台网络综合布线模拟墙可以全面进行综合布线7大子系统的实训练习

一、产品名称：综合实训平台
二、产品型号和技术规格
1.  产品型号：WZ-TSM-04
2.  外型尺寸：每面墙长2.6M，宽1.2M
3.实训人数：每台设备能够满足多组或全班人同时实训
4.实训课时：24课时
三、产品特点：
1、实训装置为国家专利产品，模块化设计，可任意组合，体积庞大，美观漂亮，适合各种教室安装。
2、实训装置为全钢结构，全部为模块化设计，自由组合，方便扩展和拆卸，无铆钉，不用钻墙打孔即可安装完成，预设各种网络器材安装螺孔和穿墙布线孔，无尘操作，突出工程技术原理实训。
3、能够模拟进行综合布线工程各个子系统的关键技术实训。
4、能够进行万种布线路由设计和实训操作，并且实训一致性好。
5、能够进行各种线槽或桥架的多种方式安装布线实训。
6、能够进行各种线管的明装或暗装方式的安装布线实训。
7、能够保证>10000次的实训。
8、每个角区域模拟三层结构，配套3个机柜，模拟3个配线子系统。
9、可采用十字、E字、T字连接方式布局，教室利用率最高，设备利用率最高，性价比最高，实训方式最多，采光最好，管理方便。
四、产品实训功能：
1、综合布线工程技术设计平台功能。
2、综合布线工程技术实训平台功能。
3、综合布线工程技术展示平台功能。
4、综合布线工程技术测试平台功能。
5、综合布线工程技术考核平台功能。
6、全班同时实训功能。
       满足8-16组，每组3-4人同时实训。
7、综合布线各个子系统实训功能。
       具有同时或交叉进行综合布线系统工程七个子系统实训。
8、模拟万种永久链路实训和测试功能。
9、强大的扩展功能。
       能够扩展为智能化管理系统、电气工程技术等多种实训平台。
