       实训：综合布线方案设计
       以实训室中模拟建筑物对象，每人设计一个综合布线方案，通过老师和同学的评价，评选出最佳方案，作为最后的施工方案，
       1、设计步骤：
       设计一个合理的综合布线系统一般有7个步骤：

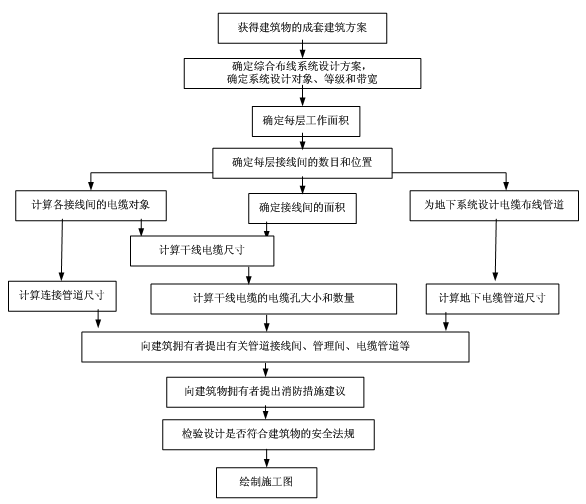

       综合布线的设计过程，可用下图所示的流程来描述。        2、综合布线系统设计方案的内容
      （1）前言
      这一节包括的内容有：客户的单位名称、工程的名称、设计单位（指施工方）的名称、设计的意义和设计内容概要。
      （2）定义与惯用语
       这一节应对设计中用到的综合布线系统的通用术语、自定义的惯用语做出解释，以利于用户设计的精神理解。
      （3）综合布线系统概念
       这一节的内容主要是ANSI/TIA/EIA 568（或ISO/IEC 11801）所规定的综合布线系统的6个子系统的6个子系统的结构以及每个子系统所包括的器件，并应有综合布线系统的6个子系统的结构示意图。
      （4）综合布线系统设计
       1）概述
       a.  工程概况
       包括如下内容：建筑物的楼层数，；各层房间的功能概况；楼宇平面的形状和尺寸；层高，各层的层高有可能不同，要更清楚，这关系到电缆长度的计算；竖井的位置，竖井中有哪些其他线路，例如消防报警、有线电视、音响和自控等，如果没有专用竖井则要说明垂直电缆管道的位置；甲方选定的设备间位置；电话外线的端接点；如果有建筑群干线子系统，则要说明室我光缆入口；楼宇的典型平面图，图中标明主机房和竖井的位置。
       b.  布线系统总体结构
包括该布线系统的系统图和系统结构的文字描述。
       c.  设计目标
       阐述综合布线系统要达到的目标。
       d.  设计原则
       列出设计所依据的原则，如先进性、经济性、扩展性、可靠性等。
       e.  设计标准
       包括综合布线设计标准、测试标准和参考的其他标准。
       f．布线系统产品选型
      探讨下列选择：Cat3、Cat5e、Cat6布线系统的选择，布线产品品牌的选择屏蔽与非屏蔽的选择和双绞线与光纤的选择。
       2）工作区子系统设计
       描述工作区的器件选配和用量统计。
       3）配线子系统设计
      配线子系统设计应包括信息需求、信息插座设计和水平电缆设计3部分。
      4）管理子系统设计
      描述该布线系统中每个配线架的位置、用途、器件选配、数量统计和各配线架的电缆卡接位置图。描述宜采用文字和表格相结合的形式。、
      5）干线子系统设计
      描述垂直主干的器件选配用用量统计以及主干编号规则。
      6）设备间子系统设计
      包括设备间、设备间机柜、电源、跳线、接地系统等内容。
     7）布线系统工具
     列出在布线工程中所要使用到的工具。
    （5）综合布线系统施工方案
     此节内容作为设计的一部分阐述总的槽道敷设方案，而不是指导施工，因此不包括管槽的规格，另有专门的给施工方的文档用于指导施工。
    （6）综合布线系统的维护管理
      此节内容包括布线系统竣工交付使用后，移交给甲方的技术燃料，包括：信息点编号规则、配线架编号规则、布线系统管理文档、合同、布线系统详细设计和布线系统竣工文档（包括配线架电缆卡接位置图、配线架电缆卡接色序、房间信息点位置表、竣工图纸、线路测试报告）。
     （7）验收测试
      在综合布线系统中有永久链路和通道两种测试，应对测试链路模型、所选用的测试标准和电缆类型、测试指标和测试仪作简略介绍。
     （8）培训、售后服务与保证期
      包括对用户的培训计划，售后服务的方式以及质量保证期。
     （9）综合布线系统材料总清单
      包括综布线系统材料预算和工程费用清单。
     （10） 图纸（单独设计）
      包括图纸目录、图纸说明、网络系统图、布线拓朴图、管线路由图、楼层信息点平面图、机柜信息点分布图等。
      3、实训环境
     计算机机房


唯众综合实训平台网络综合布线模拟墙可以全面进行综合布线7大子系统的实训练习

一、产品名称：综合实训平台
二、产品型号和技术规格
1.  产品型号：WZ-TSM-04
2.  外型尺寸：每面墙长2.6M，宽1.2M
3.实训人数：每台设备能够满足多组或全班人同时实训
4.实训课时：24课时
三、产品特点：
1、实训装置为国家专利产品，模块化设计，可任意组合，体积庞大，美观漂亮，适合各种教室安装。
2、实训装置为全钢结构，全部为模块化设计，自由组合，方便扩展和拆卸，无铆钉，不用钻墙打孔即可安装完成，预设各种网络器材安装螺孔和穿墙布线孔，无尘操作，突出工程技术原理实训。
3、能够模拟进行综合布线工程各个子系统的关键技术实训。
4、能够进行万种布线路由设计和实训操作，并且实训一致性好。
5、能够进行各种线槽或桥架的多种方式安装布线实训。
6、能够进行各种线管的明装或暗装方式的安装布线实训。
7、能够保证>10000次的实训。
8、每个角区域模拟三层结构，配套3个机柜，模拟3个配线子系统。
9、可采用十字、E字、T字连接方式布局，教室利用率最高，设备利用率最高，性价比最高，实训方式最多，采光最好，管理方便。
四、产品实训功能：
1、综合布线工程技术设计平台功能。
2、综合布线工程技术实训平台功能。
3、综合布线工程技术展示平台功能。
4、综合布线工程技术测试平台功能。
5、综合布线工程技术考核平台功能。
6、全班同时实训功能。
       满足8-16组，每组3-4人同时实训。
7、综合布线各个子系统实训功能。
       具有同时或交叉进行综合布线系统工程七个子系统实训。
8、模拟万种永久链路实训和测试功能。
9、强大的扩展功能。
       能够扩展为智能化管理系统、电气工程技术等多种实训平台。
