综合布线液晶触屏铜缆实训台

发布者：唯众    布时间：2021-01-06 15:21:00    点击量：

产品型号和技术规格

产品组成：

产品特点：

1. 本实训设备满足世界技能大赛及全国职业院校技能大赛“网络布线” 赛项竞赛需求，是教育部文件和各个省市技能竞赛文件指定产品，国家专利产品。

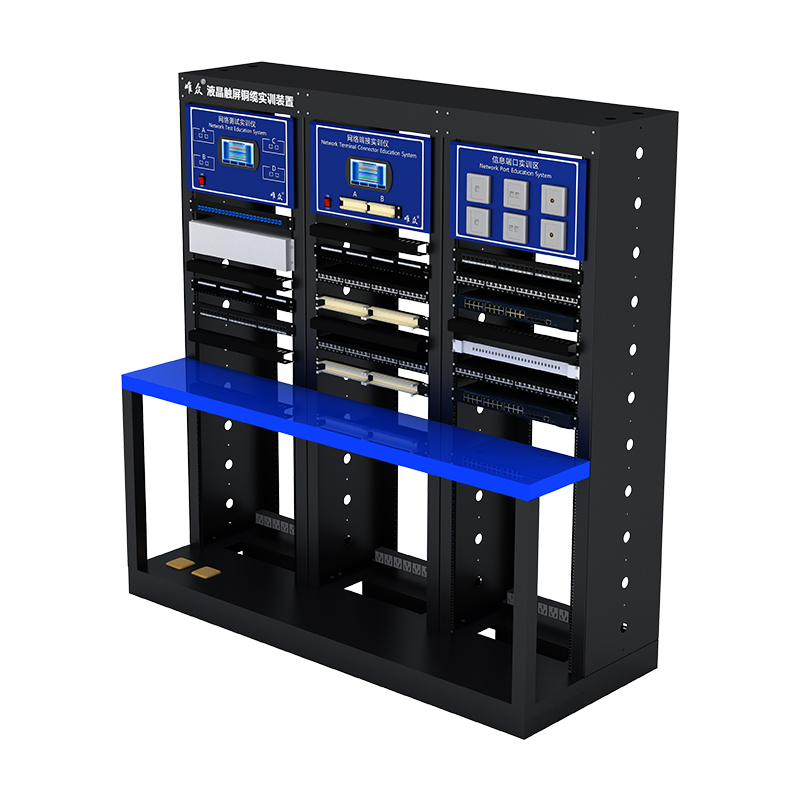

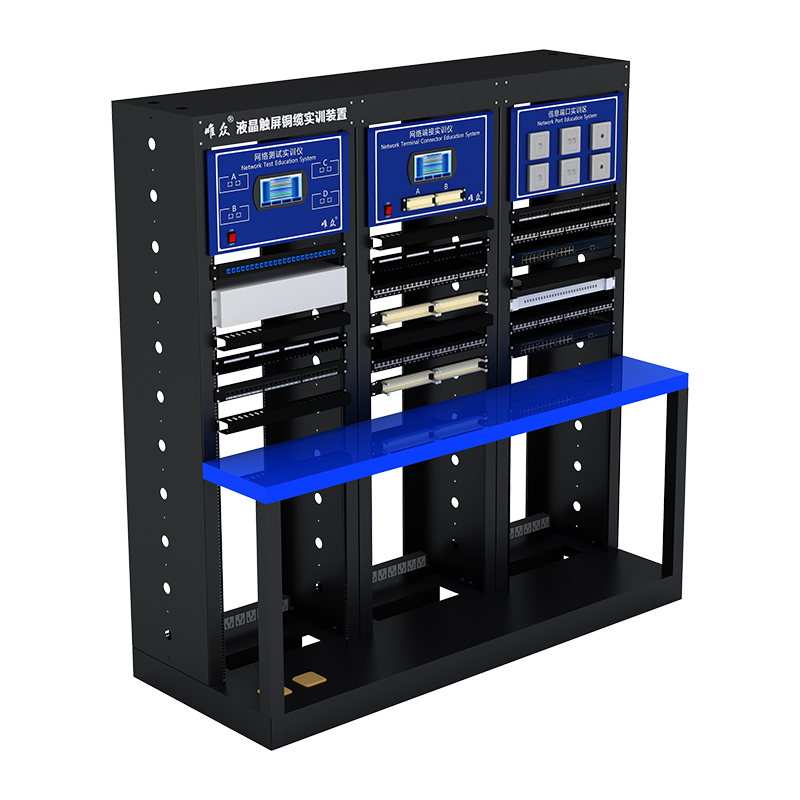

2. 装置选用三联式开放式落地型机架，外形尺寸：长1750mm，宽700mm，高1800mm。设备牢固，能够承受实训打线冲击力。
3. 本实训装置能够通过7寸LCD液晶触摸屏,能同时进行4路网线测试，能测568A线序、568B线序和交叉线序，且测试结果能用真实颜色显示，保持每芯线的通断状态，错序状态真实颜色显示结果;核心部件采用 7寸液晶触屏网络测试实训仪，7寸液晶触屏网络端接实训仪，4组RJ45测试、48组端接测试，液晶装置采用嵌入式操作系统；液晶触摸屏显示线缆跨接、反接、短路、开路等故障，过网络综合布线工程布线教学实训系统V1.0可以检测铜缆通断；配套网络配线装置、语音配线装置、理线装置、数据交换装置，可进行基本链路实训及永久链路或信道实训；仿真工作区实训系统包含单口、双口、光纤各类标准信息点，实训台背部采用6*12U预支锚栓板方便仿真线槽线管水平子系统布线及信息点布线；
4. 本实训设备按照典型工作任务和关键技能实训，专门针对教学与实训着身设计，仿真典型工程任务，落地安装，立式操作，稳定实用。

实训功能：

1. 各种屏蔽、非屏蔽网络网络跳线制作与测试实训。能够同时测量4根屏蔽或非屏蔽的RJ45网络跳线的每芯电气连接性能，包括三类、五类、超五类、六类等网络跳线。也能够同时测量2根屏蔽和2根非屏蔽的RJ45网络跳线的每芯电气连接性能。
2. 各种屏蔽、非屏蔽网络水晶头、网络模块、网络配线架端接原理和技能实训。
3. 各种屏蔽永久链路、非屏蔽永久链路的搭建与测试技能实训。
4. 进行110型通信跳线架和五对连接块的端接原理和技能实训。
5. 进行25对大对数电缆的端接原理和技能实训。
6. 进行25对大对数电缆永久链路的搭建与测试技能实训。
7. 立柱和顶帽等具有穿管布线和安装网络信息插座的实训功能。
