无线传感网络实训|实验5.2 BasicRF通信质量检测实验

发布者：唯众    布时间：2020-12-01 14:20:57    点击量：

1．实验目的

1）、误包率检测
2）、掌握实验下载、测试的方法
3）、串口发送函数

2．实验设备

硬件：PC 机一台、ZIGBEE 网关、ZIGBEE 节点、仿真器一个）
软件：2000/XP/win7 系统，IAR 8.10 集成开发环境

3．实验步骤

1）、打开工程“CC2530基础实验源码\4.2无线通信质量检测实验\ide\srf05_cc2530\iar” ，如图：

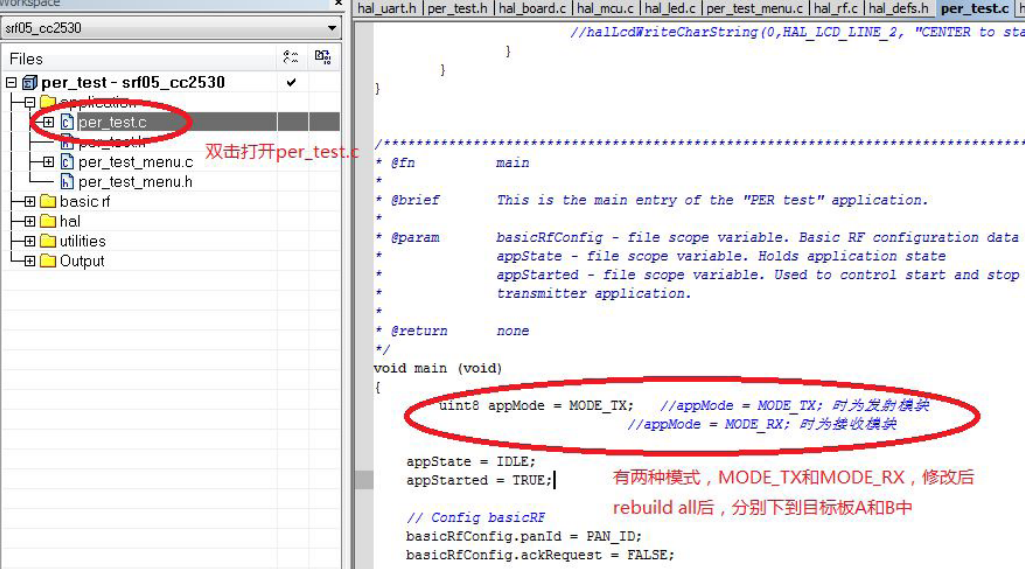

2）、在左边窗口找到per_test.c，双击打开，在右边窗口找到main()函数，找到 uint8 appMode=xxxxx；


3）、修改为 uint8 appMode = MODE_TX，rebuild all 后下到发射板 A；修改为 uint8 appMode = MODE_RX，rebuild all 后下到接收板 B；开发板分别上电，左边节点开发板通过 USB 线接到电脑上，同时打开串口工具，如下图：



注：RSSI 即接收信号强度指示，范围:0 到-99,越接近 0，信号质量越好

4．实验现象

       一个ZIGBEE网关 A 定义为发射模块，另一个 ZIGBEE 终端 B 定义为接收模块。接收模块通过串口不断发数据到 PC 机上显示当前的误包率、RSSI 值和接收到数据包的个数。
