无线传感网络实训|实验3.6 数字量传感器实验

发布者：唯众    布时间：2020-11-27 15:46:36    点击量：

数字量传感器就是只输出高低电平的传感器，例如人体红外传感器，当检测到有人靠近时，IO0脚就输出高电平。霍尔传感器是检测磁场的传感器，当用磁铁靠近时IO0同样输出高电平。声音检测传感器是用来判断外界噪声的，当检测到有噪声，则IO0输出高。各传感器的IO0与单片机的P0.0是连在一起的，单片机通过检查P0.0，来判断传感器的数据。

1．实验目的

1）、通过实验掌握唯众数字量类型的传感器的使用和测试方法
2）、掌握CC2530单片机引脚作为输入的实际用法
3）、掌握CC2530单片机P0.0脚作为AD采集的用法

2．实验设备

硬件：PC机1台、ZIGBEE节点板1套（底板、核心板、仿真器、USB 线）、唯众数字量传感器各1个（声音检测、人体红外、霍尔传感器）
软件：2000/XP/win7 系统，IAR 8.10 集成开发环境

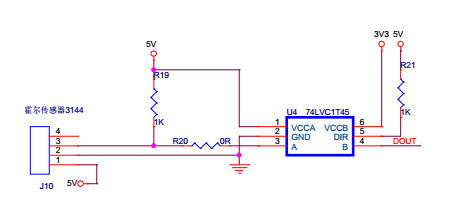

3．实验相关电路图

4．实验相关寄存器

5．源码分析

#include <ioCC2530.h> #include <string.h> #include <stdio.h>     #include "DHT11.h" #include "OLED.h"   uchar ExternFlag=0;   void clock_setup(void) {        CLKCONCMD &= ~0x40;                         //设置系统时钟源为32MHZ晶振     while(CLKCONSTA & 0x40);                    //等待晶振稳定     CLKCONCMD &= ~0x47;                         //设置系统主时钟频率为32MHZ } void init_sensor_io(void) {        //1.设置IO为普通IO        P0SEL  |= 0xC0;        P1SEL  |= 0x07;               //2.设置编码口为输入        P0DIR &= ~0xC0;        P1DIR &= ~0x07; }   uchar get_sensor_id(void) {                    volatile uchar temp = P0_6<<4|P0_7<<3|P1_0<<2|P1_1<<1|P1_2;            return temp; }   void set_p0_input(uint bit) {        APCFG &= ~(1<<bit);         //1.设置IO为普通IO        P0SEL &= ~(1<<bit);        //2.设置编码口为输入        P0DIR &= ~(1<<bit); }   void set_P0_interrupt() {        P0DIR &=~0X02;        P0_1=0;        P0IEN |=0X02;        PICTL &=~0X01;        IEN1 |=0x20;        P0IFG &=~0X02;        EA=1; }   #pragma vector=P0INT_VECTOR __interrupt void P0_IRQ() {        P0IFG &= ~0X02;        ExternFlag = 1;        P0IF=0;  } void main(void) {         uint temp16;        uchar temp8;     uchar buf[16];        uchar* sensor[3]={"人体红外","声音检测","磁场检测"};        clock_setup();                         //系统时钟设置,精确延时必须要设置     Delay_ms(1000);          //让设备稳定               port_init();        initial_lcd();         init_sensor_io();               set_p0_input(1);                //设置P0.1为输入          set_P0_interrupt();                  //设置P0.1为外部中断               clear_screen();                                                            //清屏        disp_string_8x16_16x16(1,1,"武汉唯众智创科技");       //显示字符串，括号里的参数分别为（PAGE,列,字符串指针）        disp_string_8x16_16x16(3,1,"----实验2.6-----");        Delay_ms(1000);            while(1)     {                               clear_screen();                  temp8 = get_sensor_id();               switch(temp8){                      case 3:                        //霍尔                      sprintf(buf,"SID:%d %s",temp8,sensor[2]);                      break;                      case 17:               //人体红外                      sprintf(buf,"SID:%d %s",temp8,sensor[0]);                      break;                      case 20:               //声音检测                      sprintf(buf,"SID:%d %s",temp8,sensor[1]);                      break;                      default:                                     disp_string_8x16_16x16(1,1,"请插入传感器");                      disp_string_8x16_16x16(3,1,"----实验2.6-----");                      Delay_ms(1000);                      continue;               }               disp_string_8x16_16x16(1,1,buf);                      //显示字符串，括号里的参数分别为（PAGE,列,字符串指针）               sprintf(buf,"数字量:%d",ExternFlag);               disp_string_8x16_16x16(3,1,buf);               if(ExternFlag == 1){                         ExternFlag = 0;               }              Delay_ms(1000);                                              //延时，1S读取1次     } }

6．实验现象

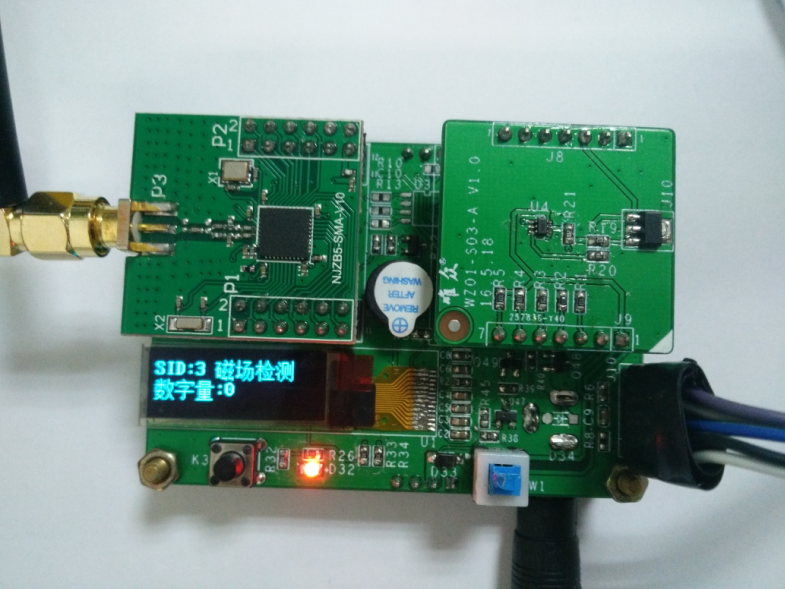

       插入霍尔传感器，OLED上第一行显示“SID:3 磁场检测”，第二行显示“数字量：0”，此时是没有磁铁靠近时的值，如果用磁铁靠近则第二行显示“数字量：1”。请用户自己将霍尔传感器替换成人体红外或者声音检测传感器，自己观察实验的现象。
