无线传感网络实训|实验3.2 传感器编号实验

发布者：唯众    布时间：2020-11-27 15:39:47    点击量：

1．实验目的

1）、通过实验掌握CC2530芯片GPIO的配置方法，熟悉GPIO的输入功能
2）、掌握获取唯众传感器编号的方法，此实验使用温湿度传感器，只读取传感器的编号，对温湿度的数据暂不处理，温湿度传感器的编号是18

2．实验设备

硬件：PC机1台、ZIGBEE节点板1套（底板、核心板、仿真器、USB 线）、DHT11温湿度传感器1个
软件：2000/XP/win7 系统，IAR 8.10 集成开发环境

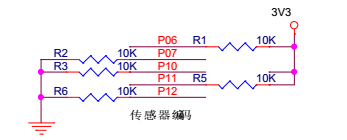

3．实验相关电路图

4．实验相关寄存器

5．源码分析

#include <ioCC2530.h> #include <string.h> #include <stdio.h> #include "OLED.h"   void init_sensor_io(void) {        //1.设置IO为普通IO        P0SEL  |= 0xC0;        P1SEL  |= 0x07;               //2.设置编码口为输入        P0DIR &= ~0xC0;        P1DIR &= ~0x07; }   uchar get_sensor_id(void) {                    volatile uchar temp = P0_6<<4|P0_7<<3|P1_0<<2|P1_1<<1|P1_2;            return temp; } void main(void) {         uchar buf[16];               port_init();        initial_lcd();         init_sensor_io();               clear_screen();                                                                   disp_string_8x16_16x16(1,1,"武汉唯众智创科技");               while(1){                            //循环检测SID,一旦SID发生变化也能检测到               sprintf(buf,"Sid: %d",get_sensor_id());               disp_string_8x16_16x16(3,1,buf);               Delay_ms(1000);        //延时1S        } }

注：IIC的驱动程序在单独的“OLED.c”文件里面，请读者自己查看源代码

6．实验现象

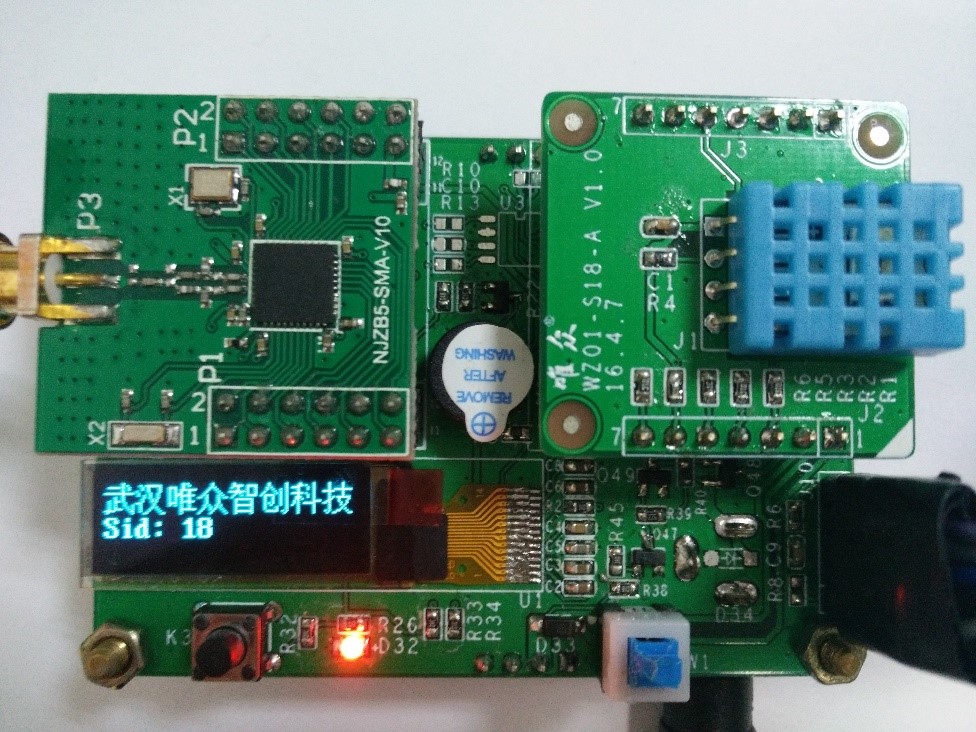

       OLED上第二行显示当前传感器的编号，显示内容“Sid：18”，如图所示：
