物联网智能家居实训||实验十一 红外插座控制实验
实验环境
软件环境：JDK1.6、SDK、ADT、Eclipse
硬件环境：DC5V2个、DC12V1个、节点板1块、ZIGBEE节点1个、ZIGBEE协调器1个、A9网关1块、万能红外模块、红外插座
实验内容

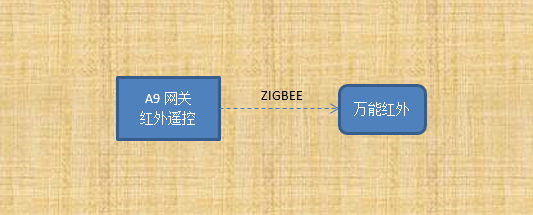

A9通过ZIGBEE协调器发送学习或执行的指令给节点，节点处理后再将接收到的指令通过串口发送给万能红外模块，即可实现对大部分红外设备的控制。
实验原理
万能红外模块学习红外插座的遥控代码，A9网关通过ZIGBEE无线通讯控制唯众万能红外模块发射红外插座的遥控代码，从而控制红外插座。万能红外模块使用通用2排7pin排针与节点底板连接，排针功能如图所示。
硬件接口原理

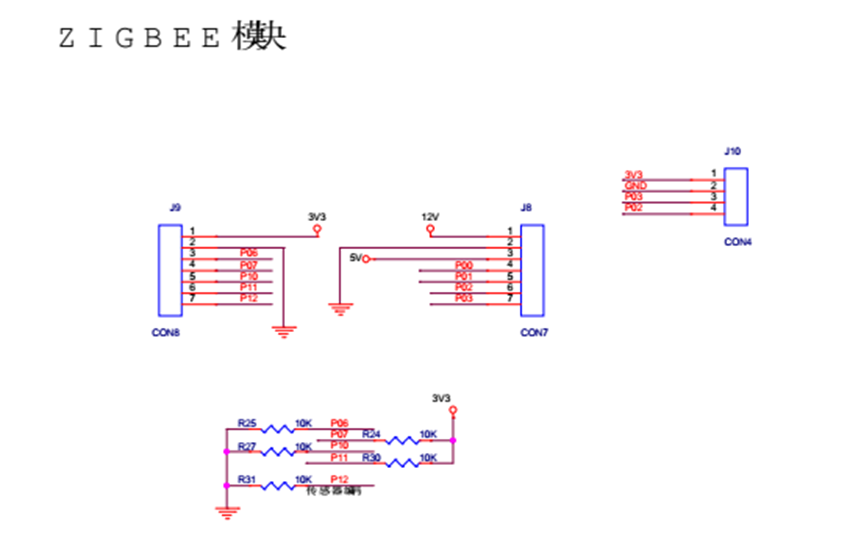

如图3.20所示，J10接万能红外模块，可以学习市面上99%的遥控器产品。
图3.20
软件设计

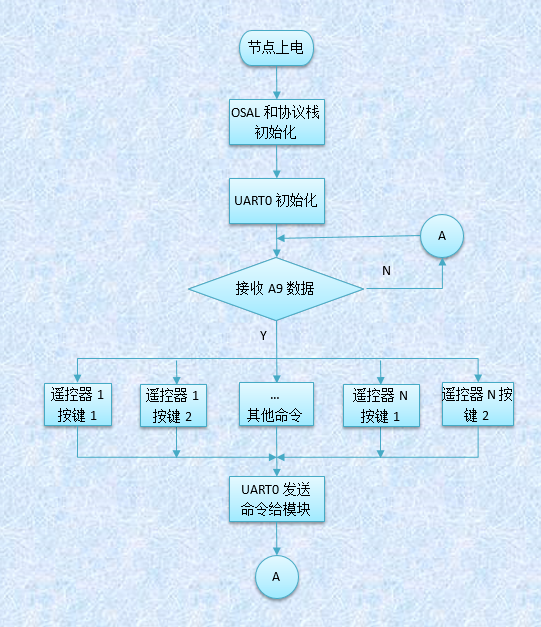

1. CC2530万能红外流程图
2. CC2530万能红外软件
1. void GenericApp_Init( uint8 task_id )
2. {
3. GenericApp_TaskID = task_id;
4. GenericApp_NwkState = DEV_INIT;
5. GenericApp_TransID = 0;
6.
7. GenericApp_Rout_DstAddr.addrMode = (afAddrMode_t)Addr16Bit;
8. GenericApp_Rout_DstAddr.endPoint = GENERICAPP_ENDPOINT;
9. GenericApp_Rout_DstAddr.addr.shortAddr = 0x0000;
10.
11. GenericApp_Rout_epDesc.endPoint = GENERICAPP_ENDPOINT;
12. GenericApp_Rout_epDesc.task_id = &GenericApp_TaskID;
13. GenericApp_Rout_epDesc.simpleDesc = (SimpleDescriptionFormat_t *)&GenericApp_SimpleDesc;
14. GenericApp_Rout_epDesc.latencyReq = noLatencyReqs;
15. afRegister( &GenericApp_Rout_epDesc );
16.
17. aps_AddGroup(GENERICAPP_ENDPOINT, &Group_Rout);
18.
19. init_buzzer();
20. init_key();
21. init_sensor_io();
22. SensorId = *get_sensor_id();
23.
24. //初始化oled显示屏
25. oled_initial();
26. oled_disp_string(1,1,"武汉唯众智创科技");
27. oled_disp_string(3,1,"有限公司");
28. Delay_ms(500);
29.
30. //对传感器数据口P0.0 P0.1 P0.2 P0.3进行分类初始化
31. yuyin_trform("[m53][f1]欢迎使用[p100]唯众智创[p100]智能家居实践教学系统");
32. Delay_ms(500);
33. }
34. void rxCB(uint8 port,uint8 event)
35. {
36. uchar result;
37. u8 len;
38. if(ShortAddr == 0) return; //未联网直接返回
39. len = HalUARTRead(0,&result,1); //读取万能红外返回的结果
40. if(len != 1) return;
41. if(result==0x89){
42. oled_disp_string(3,1,"Success!");
43. }else if(result==0xE0){
44. oled_clear_vertical(2);
45. }46. }47.

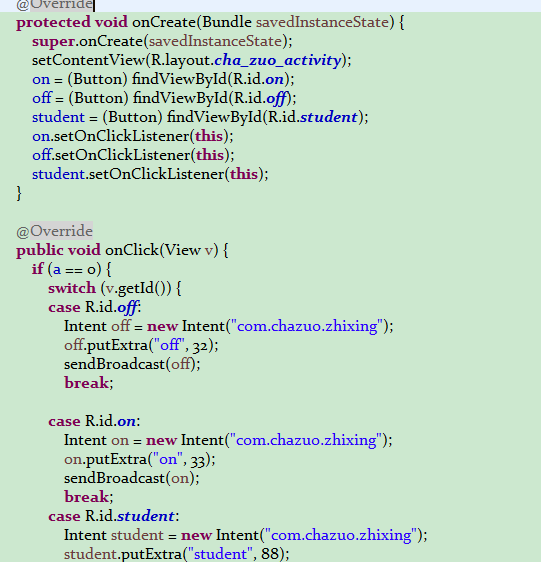

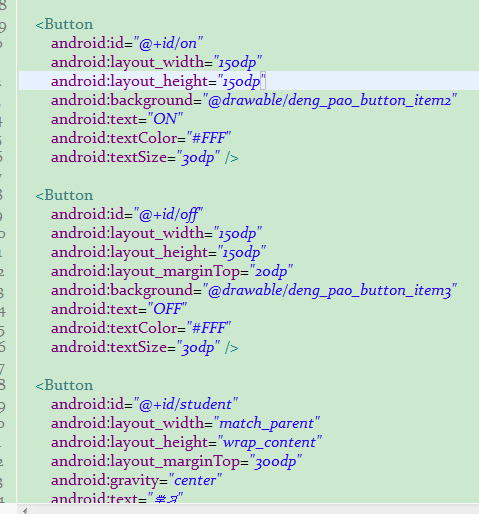

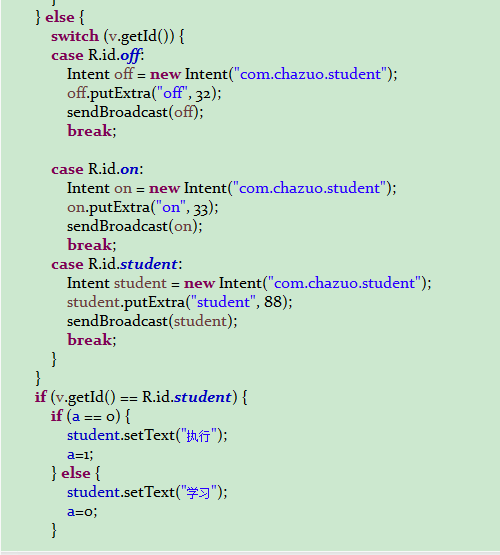

3. Android端软件代码：
实验步骤
1） 将ZIGBEE协调器插在A9网关上
2） 将ZIGBEE节点插在节点底板上
3） 将万能红外模块插在节点底板上
4） 用DC5V电源给A9网关供电，同时按下电源键3S开启网关
5） 用DC5V电源给节点底板供电
6） 打开万能红外传感器节点 ，红外插座；
7） 打开A9网关，并打开指定APP ；
8） 点击 来设置 串口的波特率和串口号，并设置wifi服务器的端口号（默认情况下，wifi服务器自动开启）；
9） 点击场景控制模块 ，打开遥控视图界面 ，在该界面点击红外插座 按钮跳转至红外插座遥控设置界面；
10） 进入红外插座遥控界面，点击“学习”，然后在点击APP上的遥控按键，当红外模块LED指示灯闪烁时表示模块成功进入学习模式，此时用红外插座原配的遥控器对准红外模块的学习引脚按下按键。当LED指示灯快速闪烁3下，然后熄灭则表示学习成功
11） 点击“执行”，进入执行模式，点击刚刚学习的按键，观察红外模块LED指示灯，闪烁1下表示执行成功
12） 其他红外按键的功能，重复步骤7和步骤8
