物联网智能家居实训||实验三风扇控制实验

发布者：唯众布时间：2020-09-23 11:13:11 点击量：

实验环境

软件环境：JDK1.6、SDK、ADT、Eclipse

硬件环境：DC5V2个、DC12V1个、节点板1块、ZIGBEE节点1个、ZIGBEE协调器1个、A9网关1块、继电器模块1个、风扇1个

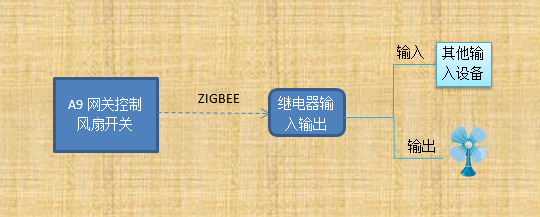

实验内容

节点板上电后，显示开机界面，当加入ZIGBEE网络后开始监听A9网关下发的命令，并在节点板液晶上显示继电器输入输出的状态值，当检测到输入量高低电平有变化时会显示在节点液晶上；当接收到A9网关打开风扇时会执行继电器闭合功能从而打开风扇，当接收到A9网关关闭风扇时会执行继电器断开功能从而关闭风扇。

实验原理

唯众继电器输入输出模块，使用STM32单片机的PA0和PA1连个引脚作为输入和输出。分别将连个引脚设置成输入模式和输出模式，输出脚连接的是继电器，继电器连接LED灯泡。当PA1输出高电平是即可通过继电器控制LED灯泡点亮，输出低电平则熄灭。输入端主要是检测外接设备输出的高低电平，从而判断外接设备的状态。

硬件接口原理

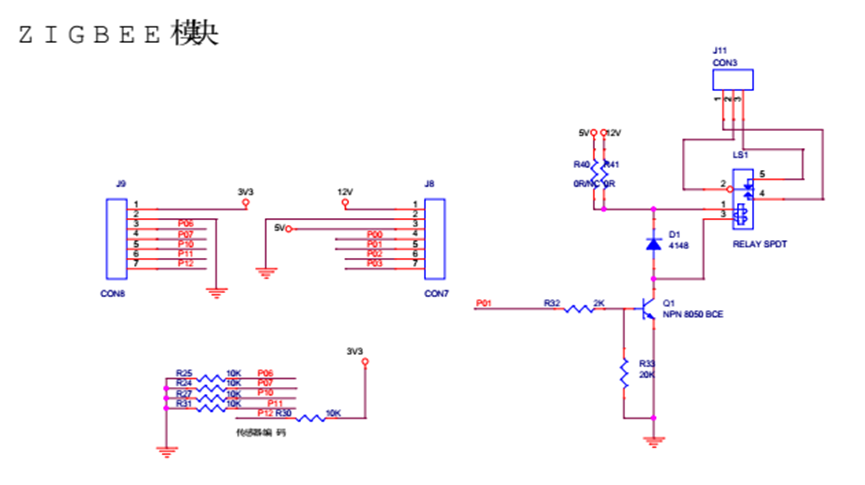

如图3.12所示，P01接至WIFI模块单片机STM32的PA1口，STM32可以通过PA1口的高低电平判断继电器LS1的工作状态，当PA1为高电平时，继电器处于工作状态，STM32在节点板上的OLED屏上显示1，同时STM32还可以控制P01的高低电平使继电器工作，当P01为高电平时，Q1导通，继电器线圈通电，此时继电器的常开触点闭合，常闭触点断开，从而控制风扇的开启和关闭。

图3.12

软件设计

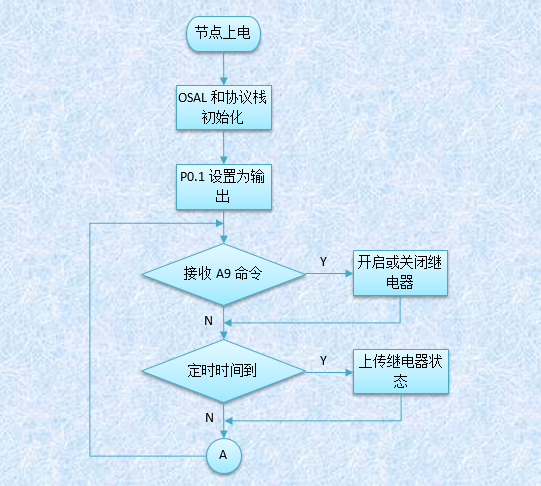

1.CC2530继电器输入输出流程图：

2. CC2530继电器输入输出代码实现：

1. void GenericApp_Init( uint8 task_id )

2. {

3. GenericApp_TaskID = task_id;

4. GenericApp_NwkState = DEV_INIT;

5. GenericApp_TransID = 0;

7. GenericApp_Rout_DstAddr.addrMode = (afAddrMode_t)Addr16Bit;

8. GenericApp_Rout_DstAddr.endPoint = GENERICAPP_ENDPOINT;

9. GenericApp_Rout_DstAddr.addr.shortAddr = 0x0000;

10.

11. GenericApp_Rout_epDesc.endPoint = GENERICAPP_ENDPOINT;

12. GenericApp_Rout_epDesc.task_id = &GenericApp_TaskID;

13. GenericApp_Rout_epDesc.simpleDesc = (SimpleDescriptionFormat_t *)&GenericApp_SimpleDesc;

14. GenericApp_Rout_epDesc.latencyReq = noLatencyReqs;

15. afRegister( &GenericApp_Rout_epDesc );

16.

17. aps_AddGroup(GENERICAPP_ENDPOINT, &Group_Rout);

18.

19.

20. init_buzzer();

21. init_key();

22. init_sensor_io();

23. SensorId = *get_sensor_id();

24.

25. //初始化oled显示屏

26. oled_initial();

27. oled_disp_string(1,1,"武汉唯众智创科技");

28. oled_disp_string(3,1,"有限公司");

29. Delay_ms(500);

30.

31. //对传感器数据口P0.0 P0.1 P0.2 P0.3进行分类初始化

32. init_data_io(0x01);

33. init_data_io(0x10);

34. set_p0_bit(1,1);

35. Delay_ms(3000);

36. set_p0_bit(1,0);37. }

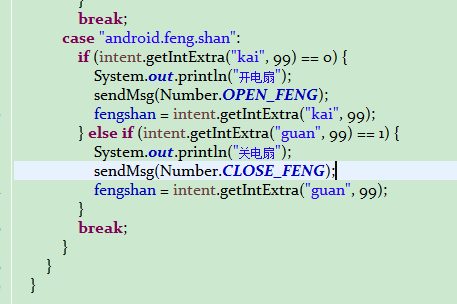

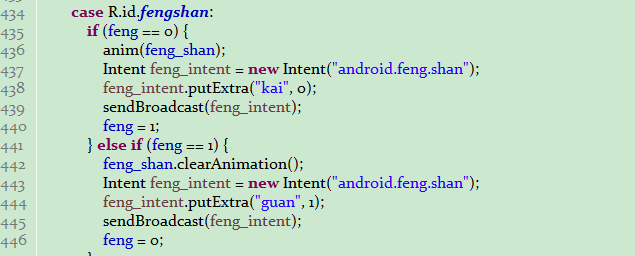

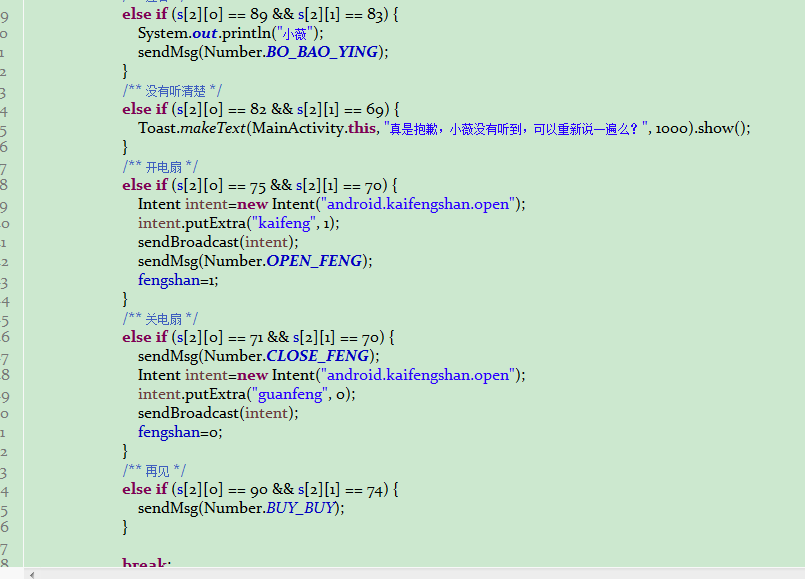

3）Android端软件代码：

实验步骤

1）将ZIGBEE协调器插在A9网关上

2）将ZIGBEE节点插在节点底板上

3）将继电器模块插在节点底板上，

4）将风扇接在继电器输出引脚上

5）用DC5V电源给A9网关供电，同时按下电源键3S开启网关

6）用DC5V电源给节点底板供电，观察节点板液晶显示的内容

7）用DC12V电源给风扇供电

8）打开继电器模块、风扇；

9）打开A9网关，并打开APP ；

10）点击来设置串口的波特率和串口号，并设置wifi服务器的端口号（默认情况下app启动服务器自动开启）；

11）点击场景控制模块，点击遥控视图，中风扇按钮，当风扇开启时，风扇图标会不停的转动，这是继电器会连接，风扇开启，再次点击是风扇图标会停止转动，则继电器断开，风扇关闭。
