物联网智能家居实训||实验一 温湿度传感实验

发布者:唯众    布时间:2020-09-23 10:42:57    点击量:

实验环境

软件环境:JDK1.6、SDK、ADT、Eclipse
硬件环境:DC5V2个、节点板1块、ZIGBEE协调器1个、ZIGBEE节点1个、A9网关1块、DHT11温湿度传感器模块1个

实验内容
        节点板上电后,显示开机界面,当加入ZIGBEE网络后开始检测温湿度,并在节点板液晶上显示当前温度和湿度的值,并通过ZIGBEE节点将温湿度发送至A9进行动态显示。

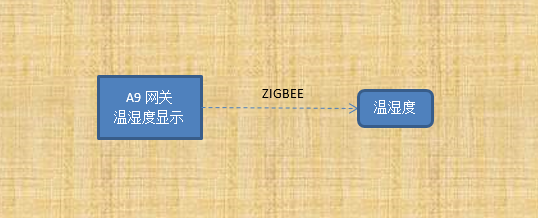

 温湿度传感实验
实验原理
        DHT11数字温湿度传感器是一款含有已校准数字信号输出的温湿度复合传感器,它应用专用的数字模块采集技术和温湿度传感技术,确保产品具有极高的可靠性和卓越的长期稳定性。传感器包括一个电阻式感湿元件和一个NTC测温元件,并与一个高性能8位单片机相连接。因此该产品具有品质卓越、超快响应、抗干扰能力强、性价比极高等优点。每个DHT11传感器都在极为精确的湿度校验室中进行校准。校准系数以程序的形式存在OTP内存中,传感器内部在检测信号的处理过程中要调用这些校准系数。单线制串行接口,使系统集成变得简易快捷。超小的体积、极低的功耗,使其成为该类应用中,在苛刻应用场合的最佳选择。产品为4针单排引脚封装,连接方便。 精度湿度+-5%RH, 温度+-2℃,量程湿度20-90%RH, 温度0~50℃。
       CC2530内含8051处理器,使用P0.1引脚模拟单总线与DHT11进行通讯,获取温度和湿度。
硬件接口原理
温湿度传感实验

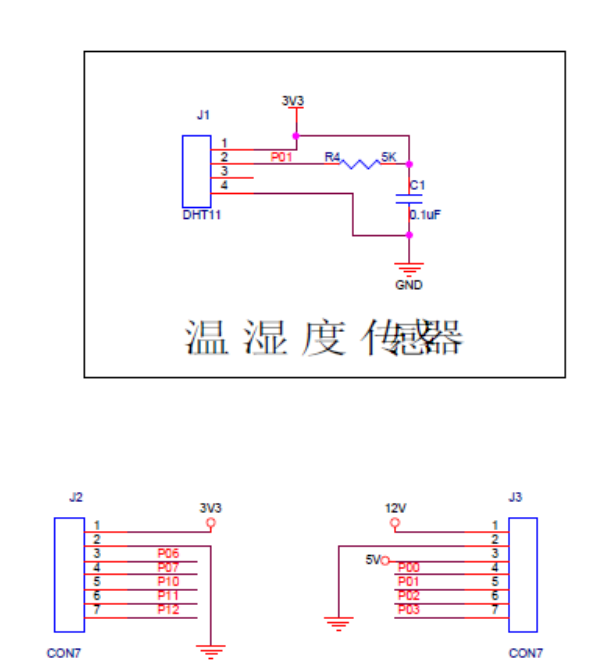

       如图3.1所示,J1接温湿度传感器DHT11,所测温湿度值经由J3的5脚接到ZIGBEE通讯模块CC2530单片机的P0.1口,CC2530通过节点板上的OLED屏将当前温湿度显示出来,并通过ZIGBEE通讯至CORTEX A9智能网关同步显示,可设置报警阀值,一旦温湿度值超过报警阀值,CC2530产生报警信号。
CC2530读取温湿度流程图

图3.1


软件设计
1.CC2530读取温湿度流程图:

1. CC2530读取温湿度代码实现:
1. void COM(void)    //DTH11单总线实现
2. {
3.     uchar i;
4.     for(i=0;i<8;i++)
5.     {
6.         ucharFLAG=2;
7.         while((!DHT11_DATA_PIN)&&ucharFLAG++);
8.         Delay_10us();
9.         Delay_10us();
10.         Delay_10us();
11.         uchartemp=0;
12.         if(DHT11_DATA_PIN)uchartemp=1;
13.         ucharFLAG=2;
14.         while((DHT11_DATA_PIN)&&ucharFLAG++);
15.         if(ucharFLAG==1)break;
16.         ucharcomdata<<=1;
17.         ucharcomdata|=uchartemp;
18.     }
19. }
20.
21. uint16 DHT11(void)   //温湿传感启动
22. {
23.     DHT11_DATA_PIN=0;
24.     Delay_ms(19);  //>18MS
25.     DHT11_DATA_PIN=1;
26.     P0DIR &= ~0x02; //重新配置IO口方向输入
27.     Delay_10us();
28.     Delay_10us();
29.     Delay_10us();
30.     Delay_10us();
31.     if(!DHT11_DATA_PIN)
32.     {
33.         ucharFLAG=2;
34.         while((!DHT11_DATA_PIN)&&ucharFLAG++);
35.         ucharFLAG=2;
36.         while((DHT11_DATA_PIN)&&ucharFLAG++);
37.         COM();
38.         ucharRH_data_H_temp=ucharcomdata;
39.         COM();
40.         ucharRH_data_L_temp=ucharcomdata;
41.         COM();
42.         ucharT_data_H_temp=ucharcomdata;
43.         COM();
44.         ucharT_data_L_temp=ucharcomdata;
45.         COM();
46.         ucharcheckdata_temp=ucharcomdata;
47.         DHT11_DATA_PIN=1;
48.         uchartemp=(ucharT_data_H_temp+ucharT_data_L_temp+ucharRH_data_H_temp+ucharRH_data_L_temp);
49.         if(uchartemp==ucharcheckdata_temp)
50.         {
51.             ucharRH_data_H=ucharRH_data_H_temp;
52.             ucharRH_data_L=ucharRH_data_L_temp;
53.             ucharT_data_H=ucharT_data_H_temp;
54.             ucharT_data_L=ucharT_data_L_temp;
55.             ucharcheckdata=ucharcheckdata_temp;
56.         }
57.     }
58.
59.     P0DIR |= 0x02; //IO口需要重新配置为输出
60.
61. return (ucharT_data_H<<8)|(ucharRH_data_H<<0);62. }

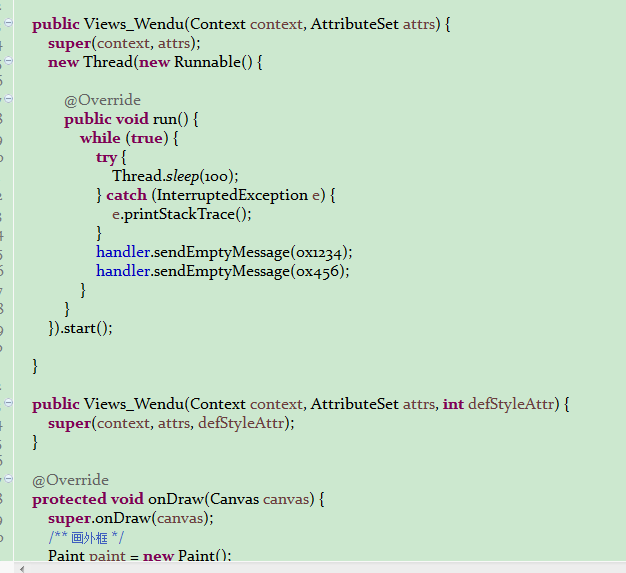

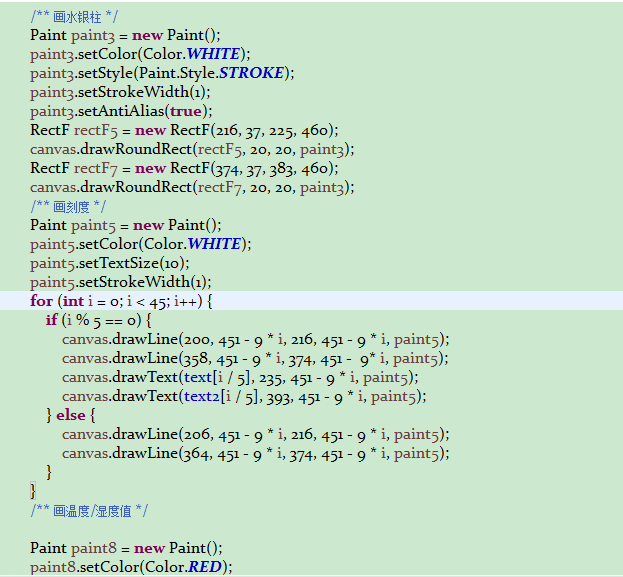

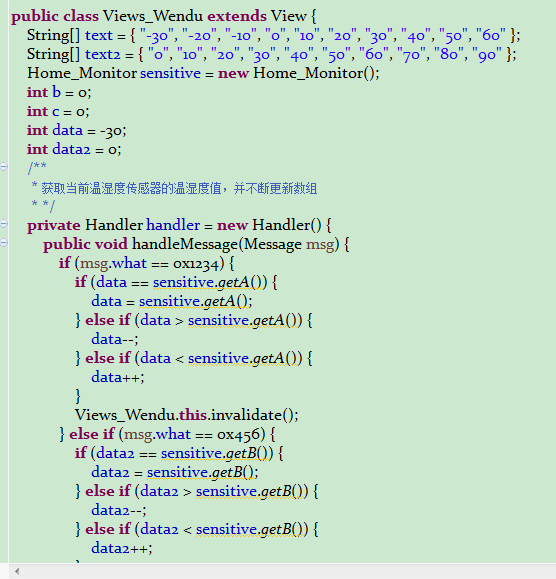

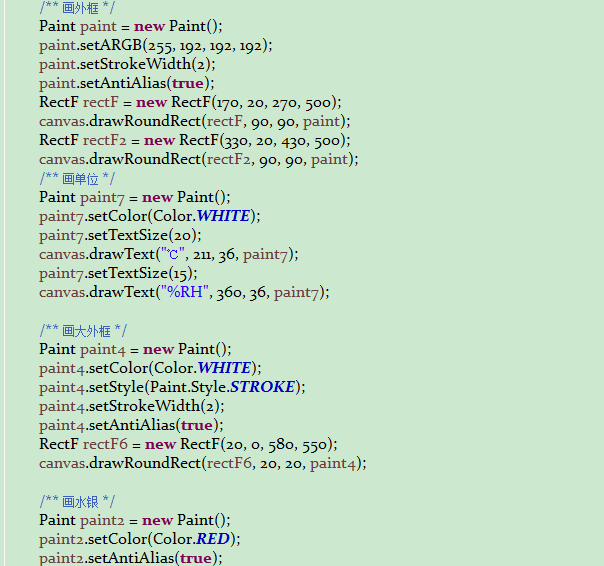

3)android端软件代码:
android端软件代码
android端软件代码
android端软件代码
android端软件代码

实验步骤
1) 将ZIGBEE协调器插在A9网关上
2) 将ZIGBEE节点插在节点底板上
3) 将DHT11温湿度传感器插在节点底板上
4) 用DC5V电源给A9网关供电,同时按下电源键3S开启网关
5) 用DC5V电源给节点底板供电,观察节点板液晶显示的内容
6) 打开网关上“智能家居”APP,进入环境监测界面,观察温湿度的变化图
7) 打开温湿度传感器 ;
8) 打开A9网关,并打开APP ;
9) 点击 来设置 串口的波特率和串口号,并设置wifi服务器的端口号(默认情况下app启动服务器自动开启);
10) 点击监控模块 ,点击环境检测视图 ,在环境视图中点击对应传感器检测视图,则可观察当前温湿度检测情况。
