       实训：安装信息插座
       信息插座由面板、信息模块和盒体底座几部分组成，信息模块端接是信息插座安装的关键。先介绍信息模块端接步骤。
       1 端接信息模块
       信息模块分打线模块（又称冲压型模块）和免打线模块（又称扣锁端接帽模块）两种，打线模块需要打线工具将每个电缆线对的线芯端接在信息模块上，扣锁端接帽模块使用一个塑料端接帽把每根导线端接在模块上，也有一些类型的模块既可用打线工具也可用塑料端接帽压接线芯。所有模块的每个端接槽都有T568A和T568B接线标准的颜色编码，通过为些编码可以确定双绞线电缆每根线芯的确切位置。以下已两种信息模块的端接为例，介绍信息模块的端接步骤。

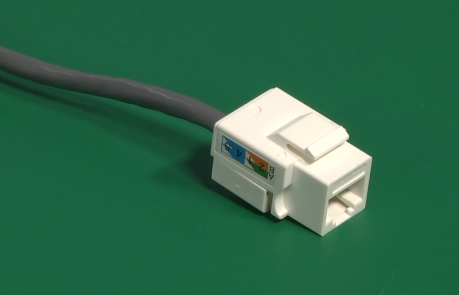

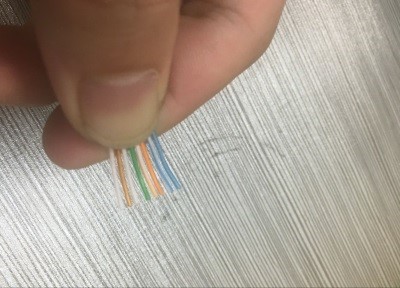

       （1）  唯众公司打线信息模块端接步骤

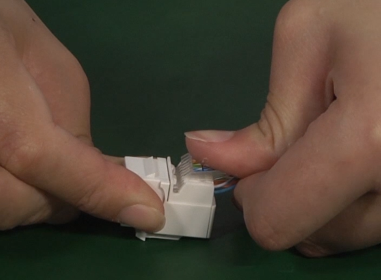

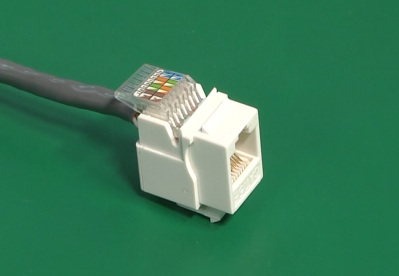

     （2）  唯众公司免打线信息模块端接步骤

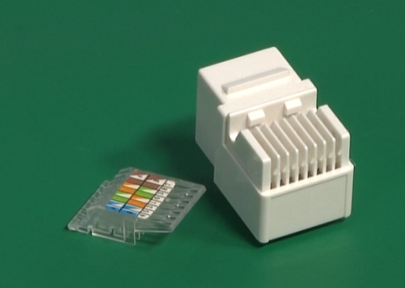

       如图1为唯众公司免打信息模块





         2、信息插座安装步骤        3、实训材料
       UTP双绞线，打线式信息模块，免打式信息模块。
       4、实训工具
       综合布线工具箱中的剥线钳、压线钳、110打线工具。
       5、实训环境
       唯众液晶触屏铜缆实训台。

唯众下一代液晶触屏铜缆布线实训台助你快速学习掌握网络综合布线关键技术

唯众下一代液晶触屏铜缆布线实训台产品特点：

1、产品能完全满足各级世界“网络布线大赛”赛项、 中职组“网络搭建与应用”与“网络布线”国赛、高职组“计算机网络应用”、“信息安全评估”、“计算机网络组建”赛项以及各级省市“网络布线”相关技能大赛比赛训练要求。
2、产品全面通过权威综合布线“福录克”链路测试， 并遵循国际标准ISO/IEC11801、国家标准 GB 50311-2007 与GB 50312-2007、信息产业部颁布YD/T926-2001、中国工程建设标准化协会CECS　72：97与CECS　89：97等综合布线标准。
3、设备中采用综合布线配件与数据中心布线实际工程项目完全一致；各个训练功能和测试功能全部采用模组化设计，节约日后维护成本和教学成本；设备采用开放式机架设计，能满足2名学生同时实训，方便教学与实训。
唯众下一代液晶触屏铜缆布线实训台产品配置：

序号	品名	单位	数量
1	实训台盖板	块	1
2	实训台立柱侧板	块	6
3	实训台底座	个	1
4	实训台台面	块	1
5	实训台过线槽	个	3
6	台面支撑脚	个	2
7	实训台背板	块	9
8	电源地插	个	1
9	电源线	根	1
10	网络地插	个	1
11	LED网络跳线测试模组	个	1
12	LED端接测试模组	个	1
13	工作区子系统(网络单口、双口、光纤面板各2套)	套	1
14	超五类24口非屏蔽配线架	个	1
15	六类24口非屏蔽配线架	个	1
16	理线架	个	4
17	110理线架	个	2
18	组合式光纤配线架	个	2
19	PDU电源插座	个	1
21	24口网络交换机	个	1
22	电话机	个	1
23	3孔电源底座	个	1
24	红黄黑3色1平方电源线（BV）	米	1（各1米）
25	M6螺丝（六角、含螺母）	套	100套
26	M4螺丝	套	4
27	M3螺丝	套	12套


唯众下一代液晶触屏铜缆布线实训台实训功能：
1、唯众下一代液晶触屏铜缆布线实训平台综合布线系统各种永久链路实训。测试模组与配线架、跳线架、跳线等组合，进行多种永久链路端接实训，熟练掌握端接工程技术和操作技巧。
2、唯众下一代液晶触屏铜缆布线实训平台网络模块配线端接原理实训。每次端接有对应指示灯直观显示电气连接状况和线序，能够直观显示和判断。跨 接、反接、短路、断路等故障。
3、唯众下一代液晶触屏铜缆布线实训平台数据中心网络跳线制作和测试实训。同时测量4根网络跳线，对应指示灯直观显示端接电气连接状况和线序，能够直观 判断跨接、反接、短路、断路等故障。
4、唯众下一代液晶触屏铜缆布线实训平台数据中心配线子系统管理间机柜安装和配线端接技术实训。
5、唯众下一代液晶触屏铜缆布线实训平台数据中心水平子系统管/槽布线技术实训。
6、唯众下一代液晶触屏铜缆布线实训平台数据中心工作区子系统网络插座安装实训。
7、唯众下一代液晶触屏铜缆布线实训平台网络链路测试平台功能。
8、唯众下一代液晶触屏铜缆布线实训平台数据中心开放式机架实训功能。
9、唯众下一代液晶触屏铜缆布线实训平台真实展示完整的数据中心布线系统功能。
