实训：制作RJ-45水晶头
RJ-45水晶头由金属触片和塑料外壳构成，其前端有8个凹槽，简称"8P”(Position，位置)。凹槽内有8个金属触点，简称“8C” (Contact，触点)，因此RJ-45水晶头又称为“8P8C”接头。端接水晶头时，要注意它的引脚次序，当金属片朝上时，1一8的引脚次序应从左往右数。
连接水晶头虽然简单，但它是影响通信质量的非常重要的因素:开绞过长会影响近端串扰指标;压接不稳会引起通信的时断时续;剥皮时损伤线对线芯会引起短路、断路等故障等。
RJ-45水晶头连接按T568A和T568B排序。T568A的线序是：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕。T568B的线序是：白橙、橙、白绿、蓝、白蓝绿、白棕、棕。下面以T568B标准为例，介绍RJ-45水晶头连接步骤。
1、制作步骤

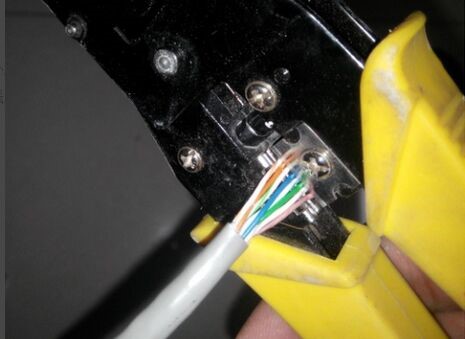

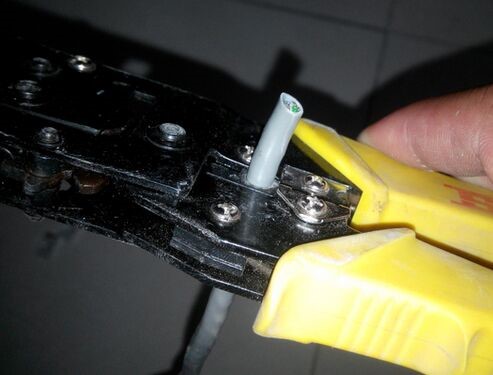

（1）剥线。用双绞线剥线器将双绞线塑料外皮剥去2-3cm（如图1）；

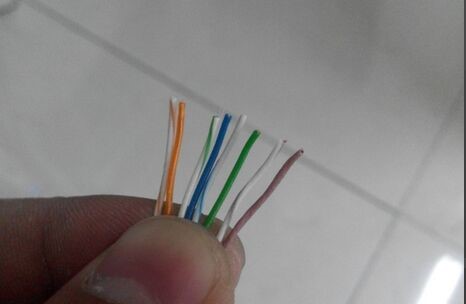

（2）排线。将绿色线对与蓝色线对放在中间位置，而橙色线对与棕色线对放在靠外的位置，形成左一橙、左二蓝、左三绿、左四棕的线对次序（如图2）；
（3）理线。小心地剥开每一线对(开绞)，并将线芯按T568B标准钊序、特别是要将白绿线芯从蓝和白蓝线对上交叉至3号位置，将线芯拉直压平、挤紧理顺;

图1 图2

（4）剪切。将裸露出的双绞线芯用压线钳、剪刀、斜口钳等工具整齐地剪
切，只剩下约13mm的长度(如图3)；
（5）插入。一手以拇指和中指捏住水晶头，并用食指抵住，水晶头的方向

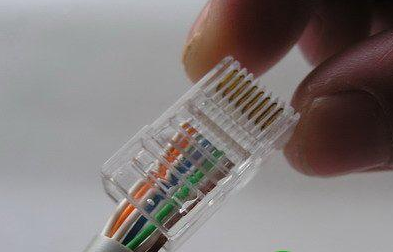

是金属引脚朝上、弹片朝下。另一只手捏住双绞线，用力缓缓将双绞线8条导线依次插入水晶头，并一直插到8个凹槽顶端（如图4）；

图3 图4

（6）检查。检查水晶头正面，查看线序是否正确；检查水晶头顶部，查看8根线芯是否都顶到顶部（为减少水晶头的用量。（1）-（6）可重复练习，熟练后再进行下一步）；

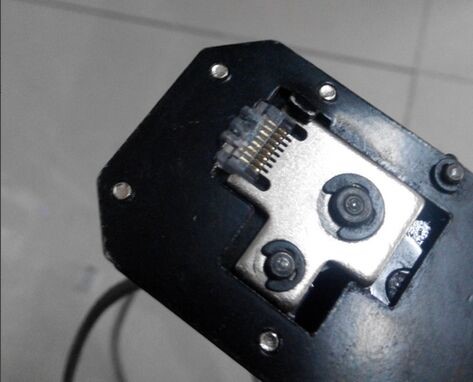

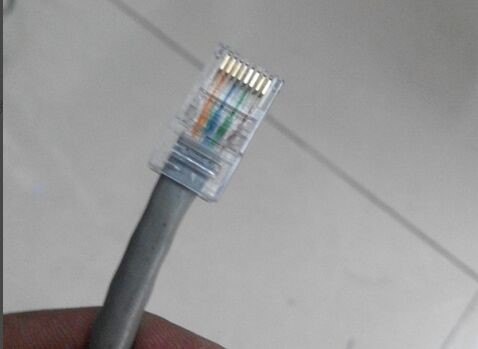

（7）压接。确认无误后，将RJ-45水晶头推入压线钳夹槽后，用力握紧压线钳，将突出在外面的针脚全部压入RJ-45水晶头内，RJ-45水晶头连接完成（如图5-6）。

图5 图6

（8）制作跳线。用同一标准在双绞线另一侧安装水晶头，完成直通网络跳线的制作。另侧用T568A标准安装水晶头，则完成一条交叉网线的制作。
（9）测试。用综合布线实训台上的测试装置或工具箱中简单线序测试仪对网络进行测试，会有直通网线通过、交叉网线通过、开路、短路、反接、跨接等显示结果。
RJ-45水晶头的保护胶套可防止跳线拉扯时造成接触不良，如果水晶头要使
用这种胶套，需在连接RJ-45水晶头之前将胶套插在双绞线电缆上，连接完成后再将胶套套上。

2、实训材料
UTP双绞线每人一条（1-2米）水晶头头每人6个。
3、实训工具
唯众综合布线土具箱中的剥线钳、厂、线钳、简助线序测试仪
4、实训环境
唯众液晶触屏铜缆实训台。
