实训: 认识其它布线设备和材料
1、实训目的

（1）认识线槽、管及配件，机柜，布线小材料等的种类和用途;
（2）为综合布线系统设计的设备选型作好准备。

2、实训材料
镀锌线槽及配件（水平三通，弯通，上垂直三通等），PVC线槽及配件（阴角、阳角等），管，梯形桥架，立式机柜，挂墙式机柜，五金小材料（防蜡管，膨胀栓，标记笔，捆扎带，木锣钉，膨胀胶等)。
3、实训环境
综合布线产品展台和材料库。

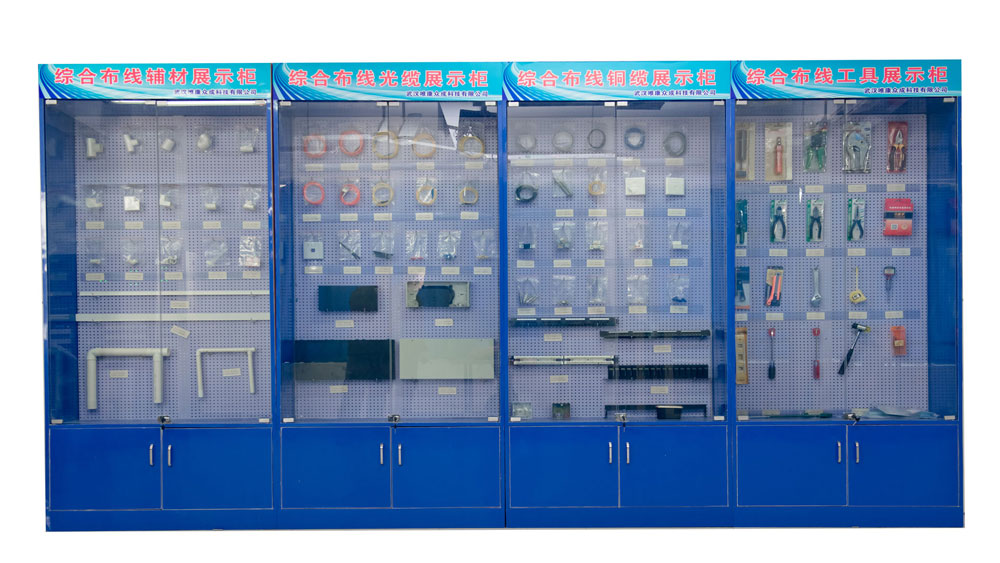

综合布线产品系统展示装置

综合布线产品系统展示装置工具展示柜

第一排五对打线刀、打线刀、网线钳、裁管器、老虎钳

第二排剥线刀、斜口钳、小老虎错、尖嘴钳、通断测试仪

第三排剥线器、美工刀、活动扳手、3米钢尺、电笔

第四排水平尺、一字螺丝刀、十字螺丝刀、橡皮锤、钻头一套

综合布线产品系统展示装置网络产品展示柜

第一排超五类网线、六类网线、25对大对数、视频线、网络5类跳线

第二排 6类跳线、双口面板、单口面板、五类模块、五类免打模块

第三排六类模块、六类免打模块、五对连接块、超五类水晶头、六类水晶头

第四排 BNC、标签扎带、号码管、标签纸、光纤面板

第五排 110配线架、超五类配线架、六类配线架、理线架

综合布线产品系统展示装置线槽展示柜

第一排 40槽内角、40槽外角、40外角弯、40堵头、40直接

第二排 20中卡、20直接、20三通、20锁扣、20弯头

第三排 20线槽

第四排 40线槽

第五排 40线管展示、20线管展示

第六排金属底盒、86型底盒、铜地插

综合布线产品系统展示装置光线展示柜

第一排 SC-SC单跳线、ST-ST单跳线、ST-ST多模跳线、LC-LC单跳线、FC-FC单跳线

第二排 SC单尾、ST单尾、LC单尾、FC单尾、SC多尾

第三排 24芯室外、ST法兰、FC法兰、SC法兰、LC法兰

第四排 ST、 8口终端盒、SC、8口终端盒

第五排 ST、24口光纤配线架、SC、24口光纤配线架
