物联网技术区||STC15单片机应用开发之 LED灯亮度控制
利用单片机定时器实现PWM功能，从而控制驱动LED灯，LED1亮度从最大时到暗，变暗后再逐渐变亮，达到最亮时再逐渐变。
知识引入
1.PWM原理
脉宽调制(PWM，Pulse Width Modulation)是一种模拟控制方脉冲宽度调制，利用微处理器的数字输出来对模拟电路进行控制的一种非常有效的技术，广泛应用在从测量、通信到功率控制与变换的许多领域中。PWM就是脉冲宽度调制，也就是占空比可变的脉冲波形。
PWM有几个重要的概念：占空比（Pulse Width）、周期（Period）、脉宽时间，如下图3-2所示：

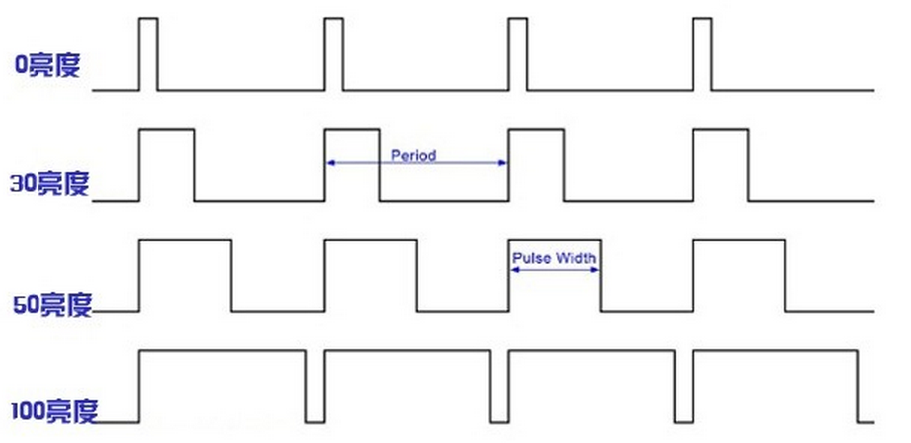

图3-2 PWM功能的占空比、周期、脉宽时间
PWM的的常见应用包括LED调光、电机调速等。STC15W4k56S4单片机内部共有6路PWM模块，每路结构都一样，都包含两个设置I/O引脚输出翻转时刻的15位寄存器PWMnT1和PWMnT2。当内部计数器的值与某个翻转寄存器的值相等时，就对对应的输出I/O引脚取反，从而对PWM波形占空比进行控制。
单片机内部6通道PWM波形发生器为每路PWM设计了两个用于控制波形翻转的计数器T1和T2，可以非常灵活控制PWM输出波形的占空比及频率。
2.相关寄存器设置
本任务中STC15单片机PWM模块寄存器的配置如表3-8所示：
表3-8 PWM模块寄存器配置
| 符号 | 描述 | 地址 | 位地址及其符号 MSB LSB |
复位值 |
| P_SW2 | 端口配置寄存器 | BAH | EAXSFR| 0 | 0| 0|- |S4_S|S3_S|S2_S | 0000 0000H |
| PWMCFG | PWM配置寄存器 | F1H | -|CBTADC|C7INI|C6INI|C5INI|C4INI|C3INI|C2INI| | 0000 0000H |
| PWMCR | PWM控制寄存器 | F5H | ENPWM|ECBI|ENC7O|ENC6O|ENC5O|ENC4O|ENC3O|ENC2O| | 0000 0000H |
| PWMIF | 中断标志寄存器 | F6H | -|CBIF|C7IF|C6IF|C5IF|C4IF|C3IF|C2IF| | 0000 0000H |
| PWMFDCR | 外部异常控制寄存器 | F7H | -|-|ENFD|FLTFLIO|EFDI|FDCMP|FDIO|FDIF | 0000 0000H |
| PWMCH | PWM计数器高字节 | FFF0H | -|PWMCH（14:8） | 0000 0000H |
| PWMCL | PWM计数器低字节 | FFF1H | PWMCL（7:0） | 0000 0000H |
| PWMCKS | 时钟选择寄存器 | FFF2H | - | - | - | SELT2 | PS[3:0] | 0000 0000H |
PWM控制寄存器PWMCR中，ECBI位为PWM计数器归零中断使能位，ENCnO为PWM输出使能位。
PWM中断标志寄存器PWMIF中，CBIF为PWM计数器归零中断标志位，CnIF为第n通道的PWM中断标志位。
PWM外部异常控制寄存器PWMFDCR中，ENFD位为PWM外部检测功能控制位，LTFLIO为发生PWM外部异常 时对PWM输出口控制位，EFDI为PWM异常检测中断使能位。
3.关键代码分析
| #include <STC15.h> // 引用头文件 #define uchar unsigned char //定义unsigned int为uint #define uint unsigned int //定义unsigned uchar为uchar sbit LED= P2^2; //定义LED的引脚位置 uchar PWM_COUNT; //计数 uint HUXI_COUNT; //占空比更新时间 uchar PWM_VLAUE; //占空比比对值 bit direc_flag; //占空比更新方向 void timer0_init() { TMOD=0x02; //模式设置，00010000，定时器0，工作于模式2（M1=1，M0=0） //自动重装初始值的8位定时/计数器 TH0=0x47; //定时器溢出值设置，每隔200us发起一次中断。 TL0=0X47; TR0=1; //定时器0开始计时 ET0=1; //开定时器0中断 EA=1; //开总中断 PWM_COUNT =0; } void time0() interrupt 1 { PWM_COUNT++; //计数 HUXI_COUNT++; //占空比更新时间 if(PWM_COUNT == PWM_VLAUE) //判断是否到了点亮LED的时候 LED = 0; //点亮LED if(PWM_COUNT == 10) //当前周期结束 { LED =1; //熄灭LED PWM_COUNT = 0; //重新计时 } if((HUXI_COUNT == 600) && (direc_flag == 0)) //占空比增加10% { HUXI_COUNT = 0; PWM_VLAUE++; if(PWM_VLAUE == 9) //占空比更改方向 direc_flag = 1; } if((HUXI_COUNT == 600) && (direc_flag == 1)) //占空比减少10% { // HUXI_COUNT = 0; PWM_VLAUE--; if(PWM_VLAUE == 1) //占空比更改方向 direc_flag = 0; } } void main() { HUXI_COUNT = 0; PWM_COUNT = 0; PWM_VLAUE = 5; direc_flag = 0; LED = 1; //默认LED熄灭 timer0_init(); //定时器0初始化 while(1); } |
任务实现
- 1. 将无线模块插到节点底板上，注意天线朝左。
- 2. 为节点底板通电
- 3. 使用Keil软件打开随书资源中”源代码\项目三\任4\WZ01_CZ_A_V1.0.uvproj”。
- 4. 在主程序main.c中编辑前面关键代码分析中的源码，完成后保存。
- 5. 依据本教材项目二中任务二的操作，进行编译选项的设置。
- 6. 点击编译按钮，成功编译后，在工程目录下output文件夹中生成了”LED灯亮度控制实验.hex”可执行文件。
- 7. 打开STC-ISP软件，将USB-TTL下载器插上电脑（需要安装驱动），依据本教材项目二中任务三中的操作，选择下载器端口号和刚刚生成的HEX文件。
- 8. 查看运行结果
- 实验板通电后，LED1亮度从亮到暗，亮度变暗后再逐渐变亮，达到最亮时再逐渐变暗，依此循环。
本任务主要是利用STC15W4K56S4单片机PWN功能控制节点板上LED灯的明暗状态，主要讲述了PWN的基本知识及其相关寄存器的功能描述，在学习过程中重点掌握PWN寄存器的设置及程序中的书写方式。理解关键代码分析中void timer0_init()定时器初始化及void time0() interrupt 1中断中的代码功能，可以与前面任务中相关寄存器初始化代码对比，加深理解。注意通过设置定时器0的工作方式改变控制LED灯信号的占空比比值及方向，从而实现LED灯的亮灭控制。
