物联网技术社区||什么是终端节点？

发布者：    布时间：2020-09-16 14:43:38    点击量：

       终端节点包含节点板、传感器模块和无线通信模块，无线节点模块内部采用IO通信和串口通信两种方式，可以直接同MCU或嵌入式系统对接，将MCU或嵌入式系统的IO状态或传感器数据直接传输到物联系统中。无线通信模块支持zigbee、433M等多种通信方式。无线节点可以直接通过配套的配置工具进行功能配置，动态改变无线节点模块IO口的功能，功能包括按键接入、数字量接入、数字量输出、模拟量输入、PWM输出，应做到切换这些功能时，无需重新烧写无线节点固件。

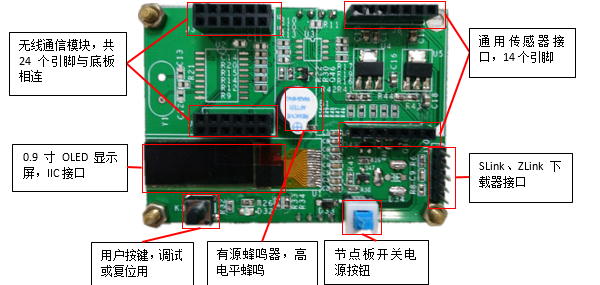

       物联网节点板主要是一个插件底板，结构如图1-5所示，左上角的接口是用来插入无线通信模块（含STC15单片机）；右上角的接口是用来插入传感器模块。所有无线通信模块和传感器模块与节点板的接口都是统一的，硬件上可以无缝替换；教材提供完整的代码资源供大家参考学习。

唯众物联网工程应用实训装置带你快速掌握物联网关键技术

一、产品名称：物联网工程应用实训装置
二、产品型号和技术规格
1.  产品型号：WZ-IOT-ATP
2.  外型尺寸：
桌面式操作台1个操作台底座1个
3.  电压/功率：220V
4.  配套设备
实训台：
温湿度传感器1个
人体红外监测器1个
高频RFID阅读器1个
光照强度检测器1个
可燃气体监测器1个
RGB三色灯执行器1个
LED显示屏2个
智能语音播放设备1个
继电器1个


       物联网教学实训主要用于对物联网核心课程的知识点学习，能够服务于相关课程的实验和实训需求。

       核心课程主要针对学科基础技术的培养，掌握物联网概论，传感器和RFID 等感知设备认知和开发，ZigBee/Wi-Fi/蓝牙等无线网络的配置、维护和开发，物联网互联接入及存储，物联网应用层软件开发，物联网产品整合等基本知识。

       核心课程采用全模块化的实验箱教学产品进行实验，具备优良的教学实验特性：全模块化的设计、开放式的硬件接口、开源的实验代码、完整的教学资源、贴心的售后服务。

       基于ARM Cortex-M4核心的通信网关，支持无线节点模块的双向连接及组网，与配套“可视化编辑器”和“可视化控制器”进行配置和控制。物联网关可以管理不同协议的无线节点模块，并能将多个无线节点模块视作不同设备，将无线节点模块的数据转换为TCP网络通信进行传输，网关同无线节点模块可以互通互联，轻松构建物联网络，共同构成物联应用开发平台。通过本物联网平台，可以迅速降低物联网应用的开发成本和开发时间，开发者即便不会编程，也可以在一两天之内，就迅速使用本平台开发搭建出自己的物联网应用。

       通过电脑PC端可直接以“可见即可得”的方式在此工具上生成不同的设备操作界面，支持指示灯、按键、图片集合、变量视窗、图文链接等五种可视化控件。所有控件的动作都可以直接反应到实际的物联设备（即无线节点模块）上。界面生成后，可以直接导入App使用，而不需要重新编译或安装App。

       通过物联网关、可视化控制器、可视化界面生成器编辑器、万纳模组、物联网传感器/执行器以及配套物联网连件连接件，师生不仅可以完成出基于物联网、远程访问、设备联动等功能的物联网实训项目，还可以迅速开发物联网商业产品\项目，如空气监测仪、电气设备在线监测器等等，并随时实现不同设备间的联动，而这些开发过程，基于本系统的可视化开发工具，可以做到零编程实现物联网应用系统。

       支持家庭常用的各种无线协议（红外、射频），兼容市面绝大多数品牌的空调、电视机、灯光、安防、窗帘等等家电设备，因此可以直接当做一套完备的智能家居系统进行使用，并集成了摄像头功能，可以直接在App中使用摄像头。

       平台所有设备采用模块化、集散化、工业化的设计模式，每个模块都为独立工作单元；模块均接近实际应用系统，能够容纳2-3个学生同时实训，可完成工程项目应用开发系统中硬件设备的安装、布线与调试，完成设备间的无线组网，既具有展示型又具有实操性。能够组建具有行业特色的物联网智能家居实训项目，确保学生可利用设备搭建真实工程项目。
