认识网络传输介质

      传输介质是网络中传输数据、连接各网络节点的实体。目前网络通信线路中使用的传输介质主要有双绞线、大对数双绞线、光缆等。
1.双绞线
       双绞线是网络综合布线系统工程中最常用的传输介质。
（1）基本结构

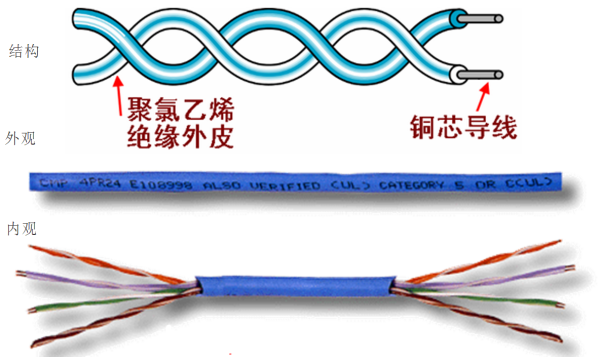

       双绞线是局域网最基本的传输介质，由具有绝缘保护层的4对8线芯组成，每两条按一定规则缠绕在一起，称为一个线对。两根绝缘的铜导线按一定密度互相绞在一起，可降低信号干扰的程度，每一根导线在传输中辐射的电波会被另一根线上发出的电波抵消。不同线对具有不同的扭绞长度，从而能够更好地降低信号的辐射干扰。双绞线及其结构，如图1－17所示。
（2）基本使用
       双绞线一般用于星型拓扑网络的布线连接，两端安装有RJ45头，用于连接网卡与交换机，最大网线长度为100m。如果要加大网络的范围，在两段双绞线之间可安装中继器，最多可安装4个中继器，连接5个网段，最大传输范围可达500m。
（3）按电缆结构分类
① UTP 非屏蔽

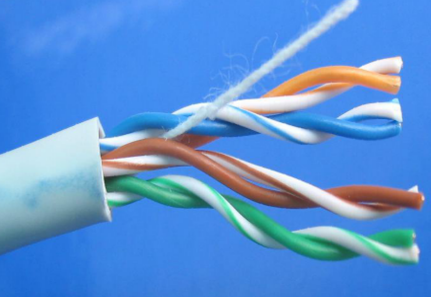

       UTP 非屏蔽双绞线（图1－18），是一种由橙、绿白、蓝、蓝白、绿、棕白、棕四对不同颜色的传输线所组成数据传输线，广泛用于以太网线路和电话线路中。        非屏蔽双绞线电缆具有以下优点

• 无屏蔽外套，直径小，节省所占用的空间，成本低；
• 重量轻，易弯曲，易安装；
• 将串扰减至最小或加以消除；
• 具有阻燃性；
• 具有独立性和灵活性，适用于结构化综合布线；
• 既可以传输模拟数据也可以传输数字数据。

② FTP 屏蔽（纵包铝箔）

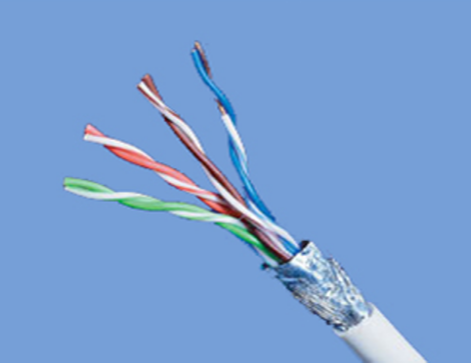

FTP屏蔽双绞线在双绞线与外层绝缘封套之间有一个金属屏蔽层，如图1－19。FTP只在整个电缆有屏蔽层，屏蔽层可减少辐射，防止信息被******，也可阻止外部电磁干扰的进入，使屏蔽双绞线比同类的非屏蔽双绞线具有更高的传输速率。 ③SFTP 双屏蔽
STP指每条线都有各自的屏蔽层，如图1-20。
（4）线缆按传输能力划分
       双绞线有如下类型：
①3类线（CAT3）：指目前在ANSI和EIA/TIA568标准中指定的电缆，该电缆的传输频率16 MHz，最高传输速率为10 Mbps（10 Mbit/s），主要应用于语音、10 Mbit/s以太网（10BASE－T）和4 Mbit/s令牌环，最大网段长度为100 m，采用RJ形式的连接器，目前已淡出市场。
②5类线（CAT5）：该类电缆增加了绕线密度，外套一种高质量的绝缘材料，线缆最高频率带宽为100 MHz，最高传输率为100 Mbps，用于语音传输和最高传输速率为100 Mbps的数据传输，主要用于100BASE－T和1000BASE－T网络，最大网段长为100 m，采用RJ形式的连接器。这是最常用的以太网电缆。在双绞线电缆内，不同线对具有不同的绞距长度。
③超5类线（CAT5e）：超5类具有衰减小，串扰少，并且具有更高的衰减与串扰的比值（ACR）和信噪比（Structural Return Loss）、更小的时延误差，性能得到很大提高。超5类线主要用于千兆位以太网（1000 Mbps）。
④6类线（CAT6）：该类电缆的传输频率为1 MHz ～ 250 MHz，6类布线的传输性能远远高于超5类标准，最适用于传输速率高于1 Gbps的应用。布线距离为：永久链路的长度不能超过90 m，信道长度不能超过100 m。
⑤超6类或6A（CAT6A）：此类产品传输带宽介于六类和七类之间，传输频率为500 MHz，传输速度为10 Gbps，标准外径6 mm。目前和7类产品一样，国家还没有出台正式的检测标准，只是行业中有此类产品，各厂家宣布各自的测试值。
⑥7类线（CAT7）：传输频率为600 MHz，传输速度为10 Gbps，单线标准外径8 mm，多芯线标准外径6 mm，可能用于今后的10吉比特以太网。
通常，计算机网络所使用的是3类线，5类线和超5类线，以及最新的6类线，其中10 BASE－T使用的是3类线，100BASE－T使用的5类线。
（5）双绞线标识
       正式厂家生产的双绞线都会在外部护套上印刷上标识，如图1－21所示。
       不同生产商的产品标识可能不同，但一般包括以下一些信息：

• ①双绞线类型；
• ②NEC/UL防火测试和级别；
• ③CSA防火测试；
• ④长度标志；
• ⑤生产日期；
• ⑥双绞线的生产商和产品号码。

       以下是一条双绞线的标识，下面以此为例说明标识的含义：
       SHIP－C SYSTEIMAX 1061C+ 4/24AWG CM VERIFIED ­UL CAT5E  31086FEET ­09745.0 METERS
标识含义如下：

• SHIP－C SYSTEMIMAX：指的是该双绞线的生产商。
• 1061C+：指的是该双绞线的产品号
• 4/24：说明这条双绞线是由4对24 AWG电线的线对所构成。铜电缆的直径通常用AWG（American Wire Gauge）单位来衡量。通常AWG数值越小，电线直径越大。我们通常使用的双绞线均是24AWG。
• CM：是指通信通用电缆，CM是NEC（美国国家电气规程）中防火耐烟等级中的一种。
• VERIFIED ­UL　：说明双绞线满足UL（Underwriters Laboratories Inc.保险业者实验室）的标准要求。UL成立于1984年，是一家非营利的独立组织，致力于产品的安全性测试和认证。
• CAT 5E：指该双绞线通过UL测试，达到超5类标准。

       31086FEET ­09745.0 METERS　：表示生产这条双绞线时的长度点。这个标记对于我们购买双绞线时非常实用。如果你想知道一箱双绞线的长度，可以找到双绞线的头部和尾部的长度标记相减后得出。1英尺等于0.3048米，有的双绞线以米作为单位。
（6）大对数双绞线

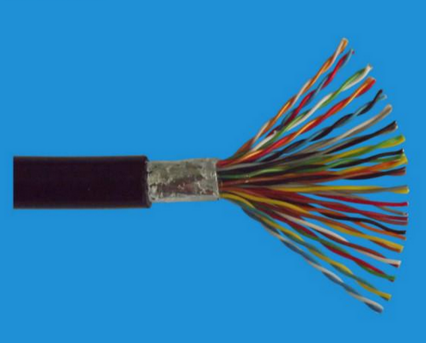

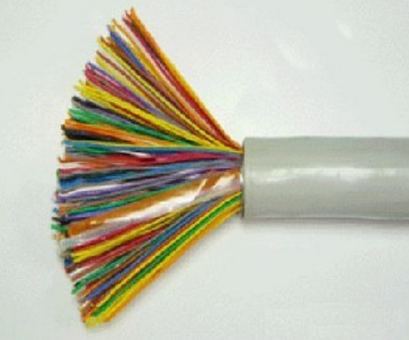

       大对数即多对数的意思，是指很多一对一对的电缆组成一小捆，再由很多小捆组成一大捆（更大对数的电缆则再由一大捆一大捆组成一根更大的电缆），如图1－22所示。        大对数电缆为25线对（或更多）成束的电缆结构，它采用颜色编码进行管理，每个线对束都有不同的颜色编码，同一束内的每个线对又有不同的颜色编码。颜色编码主色为：白、红、黑、黄、紫；副色为：蓝、橙、绿、棕、灰。25对大对数线颜色编码，见表1-12。

线对	色彩码	线对	色彩码
1	白/蓝/ /蓝/白	14	黑/棕/ /棕/黑
2	白/橙/ /橙/白	15	黑/灰/ /灰/黑
3	白/绿/ /绿/白	16	黄/蓝/ /蓝/黄
4	白/棕/ /棕/白	17	黄/棕/ /棕/黄
5	白/灰/ /灰/白	18	黄/绿/ /绿/黄
6	红/蓝/ /蓝/红	19	黄/棕/ /棕/黄
7	红/橙/ /橙/红	20	黄/灰/ /灰/黄
8	红/绿/ /绿/红	21	紫/蓝/ /蓝/紫
9	红/棕/ /棕/红	22	紫/橙/ /橙/紫
10	红/灰/ /灰/红	23	紫/绿/ /绿/紫
11	黑/蓝/ /蓝/黑	24	紫/棕/ /棕/紫
12	黑/橙/ /橙/黑	25	紫/灰/ /灰/紫
13	黑/绿/ /绿/黑

唯众液晶触屏铜缆实训机架助你快速掌握网络综合布线关键技术

一、产品名称：液晶触屏铜缆实训机架Ⅱ
二、产品型号和技术规格
1.  产品型号：WZ-DCTP121
2.  外型尺寸：长530mm，宽585mm，高2000mm
3.  电压/功率：220V
4.  配套设备
开放式机架-1套
7寸液晶触屏网络测试实训仪1台
7寸液晶触屏网络端接实训仪1台
4组RJ45测试
48组端接测试
24口非屏蔽网络配线架1个
110型语音配线架1个
理线架1个
数据交换机1个
PDU电源插座1个
5.   实训人数：每台设备能够满足2-4人同时实训
6.  实训课时：22课时
三、产品特点：
1.   本产品为唯众第二代产品，为全国职业院校技能大赛教育部文件和各个省市技能竞赛文件指定产品，国家专利产品。
2.   本产品为全国信息与通信人才培训考试管理办公室全国智能系统工程师职业技能培训考试培训基地《综合布线工程师/高级工师资培训班》现场实训指定产品。
3.   本产品能够通过7寸液晶触摸屏用真实颜色直观显示网络跳线每根芯线的通断状态和错误线序状态，7寸液晶触摸屏显示测试链路、复杂链路通断和故障，包括跨接、反接、短路、开路等各种常见故障。
4.   本产品按照典型工作任务和关键技能实训，专门针对教学与实训着身设计，仿真典型工程任务，落地安装，立式操作，稳定实用。
5.   本产品具有5000次以上实训寿命，实训成本低，运维成本低，安全可靠。
四、产品实训功能：
1.   各种屏蔽、非屏蔽网络网络跳线制作与测试实训。
        能够同时测量4根屏蔽或非屏蔽的RJ45网络跳线的每芯电气连接性能，包括三类、五类、超五类、六类等网络跳线。也能够同时测量2根屏蔽和2根非屏蔽的RJ45网络跳线的每芯电气连接性能。
2.   各种屏蔽、非屏蔽网络水晶头、网络模块、网络配线架端接原理和技能实训。
3.   各种屏蔽永久链路、非屏蔽永久链路的搭建与测试技能实训。
4.   进行110型通信跳线架和五对连接块的端接原理和技能实训。
5.   进行25对大对数电缆的端接原理和技能实训。
6.   进行25对大对数电缆永久链路的搭建与测试技能实训。
7.  立柱和顶帽等具有穿管布线和安装网络信息插座的实训功能。
