第一章物联网产业背景

物联网（Internet of Things）被称为继计算机、互联网之后世界信息产业第三次浪潮，它并非一个全新的技术领域，而是现代信息技术发展到一定阶段后出现的一种聚合性应用与技术提升，是随着传感网、通信网、互联网的成熟与积淀，人类生产、生活方式的变化应运而生的。
目前，对物联网的通用定义是：通过射频识别（RFID）、传感器、全球定位系统、激光扫描器等信息传感设备，按约定的协议，把任何物品与互联网连接起来，进行信息交换和通讯，以实现智能化识别、定位、跟踪、监控和管理的一种网络。
从物联网的定义中可以看出：“物联网就是物物相连的互联网”，这有两层意思：第一，物联网的核心和基础仍然是互联网，是在互联网基础上的延伸和扩展的网络；第二，其用户端延伸和扩展到了任何物品与物品之间，进行信息交换和通信。因此，物联网的核心是解决信息世界与物理世界的互联互通，并藉此给人类的生活、生产方式带来更加智能与便捷的变化。
在国内，政府对物联网产业投以极大的产业关注及支持，因此产业发展迅速，已经逐渐从未来愿景走向现实应用。物联网运用领域非常广泛，包括智能家居、智能农业、智能交通、智能工业现场、智能环境保护、医疗健康、公共安全、智能消防、工业监测、助老助残等等。
从 2005 年物联网概念的提出，到 2008 年国家制定“感知中国”物联网战略，在中国物联网得到蓬勃发展，下面是 2005-2017 年间物联网大事件及国内政策汇总：

时间	部门	政策及主要内容
2005年11月	国际电信联盟	《ITU 互联网报告2005：物联网》，引用了“物联网” 的概念
2006年2月	国务院	《国家中长期科学和技术发展规划纲要（2006-2020 年）》，着重针对物联网感知层中的传感网进行战略部署。
2008年12月	工信部	“新一代宽带无线移动通信网”国家科技重大专项 2009 年课题申报指南，确定物联网重点研究领域。
2009年4月	国务院	温总理提出“感知中国”，物联网被正式列为国家五大新兴战略性产业之一，写入“政府工作报告”，在中国受到了全社会极大的关注
2010年10月	国务院	《关于加快培育和发展战略性新兴产业的决定》中，物联网作为新一代信息技术里面的重要一项被列为其中，成为国家首批加快培育的七个战略性新兴产业。
2011年12月	工信部	《物联网“十二五”发展规划》，明确表示重点支持智能工业、智能农业、智能物流、智能交通、智能电网、智能环保、智能安防、智能医疗、智能家居等九个重点领域发展。
2012年5月	发改委	国家发展和改革委员会发布了《关于组织实施 2012 年物联网技术研发及产业化专项的通知》。
2013年9月	国务院	《关于推进物联网有序健康发展的指导意见》，明确物联网发展目标和发展思路，推出十个物联网发展专项行动计划落实具体任务。
2013年9月	四部委	《物联网发展专项行动计划(2013-2015)》（国家发展改革委、工业和信息化部、科技部、教育部、国家标准委），计划包含了10个专项行动计划，从各自角度对 2015 年物联网行业将要达到的总体目标作出了规定。
2013年10月	发改委	发改委组织开展2014-2016年国家物联网重大应用示范工程区域试点。
2014年6月	工信部	《工业和信息化部 2014 年物联网工作要点》，为物联网发展提供指引。
2014年8月	八部委	《关于促进智慧城市健康发展的指导意见》，强调物联网在智慧城市发展中的重要作用。
2015年3月	国务院	《2015 年政府工作报告》阐明了物联网对于经济发展的价值，指出“互联网+”战略离不开物联网的健康快速发展。
2016年7月	国务院	“十三五”规划将全面落地，助力物联网行业加速发展。物联网智能化已经不再局限于小型设备阶段，而是进入到完整的智能工业化领域。一同发展的还有起到支撑作用的大数据、云计算、虚拟现实等多方位技术也一同助力支撑着整个大生态环境物联网化的变革。
2017年1月	工信部	明确了物联网产业“十三五”的发展目标：完善技术创新体系，构建完善标准体系，推动物联网规模应用，完善公共服务体系，提升安全保障能力等具体任务。
2017年6月	工信部	下发《关于全面推进移动物联网（NB-IoT）建设发展》的通知。通知中提到，全面推进广覆盖、大连接、低功耗移动物联网（NB-IoT）建设

第二章物联网知识体系

物联网是一个综合性学科，融合了微电子、电子信息、计算机、软件、通信等各个学科的知识点，同时还具有众多本学科的专有知识点，我们以物联网的技术体系结构为线索，对物联网的教学知识点进行了梳理。对于物联网专业而言，需要尽量完成以下知识点的大部分内容的普及教学。学生则可根据自己的兴趣、职业规划，选择其中的一两个知识体系进行深入学习掌握，对其它的知识点需要有较为详细的了解，如此一来，在以后的就业中就不存在问题。

物联网从技术上划分，包含感知层、网络层、平台层和应用层，具体知识体系如下：

技术层面	知识体系	知识点
应用层	物联网应用	智能家居应用开发智慧城市应用开发智慧农业应用开发智能交通应用开发智慧工厂应用开发智慧医疗应用开发智慧社区应用开发智慧养老应用开发智能制造应用开发智能产品应用开发
	物联网系统维护	物联网应用系统基本知识物联网常用设备及部件使用物联网系统故障定位
	移动互联网技术	移动设备硬件开发 Android 嵌入式编程移动互联网 APP 开发 Web应用开发 HTML5 JavaScript Web App
平台层	物联网云服务	物联网中间件数据中心技术虚拟化技术物联网大数据技术 MQTT 服务器技术物联网云计算应用开发
	数据库技术	大数据技术数据库编程数据库安全物联网数据服务 MQTT 物联网数据协议
	物联网信息安全	无线传感网通信加密技术网关加密及验证技术数据库信息安全
网络层	智能网关	Linux 操作系统 Linux 网络 M2M MQTT TCP/UDP 网关服务
	网络技术	局域网技术工业以太网技术网络服务器网络编程
	ZigBee 技术	ZigBee2007 协议栈 ZigBee SOC 开发 CC2530 应用开发基于 ZigBee的无线传感网设计
	蓝牙 BLE 技术	蓝牙 4.0 BLE 协议栈蓝牙节点设计蓝牙组网设计蓝牙 SOC 编程开发
	Wi-Fi 技术	Wi-Fi 协议栈 Wi-Fi 节点设计 Wi-Fi嵌入式编程 Wi-Fi 通信协议设计 Wi-Fi 组网设计
	NB-IOT 技术	NB-IOT 协议 NB-IOT 节点设计 Contiki 系统应用开发 AT 指令 NBIOT 应用设计
感知层	微处理器技术	51 处理器开发 STM32 处理器开发单片机及接口技术传感器微操作系统电源管理技术
	感知执行	常用传感器原理传感器数据采集及处理电机驱动控制开关类设备驱动控制常见控制器技术
	RFID技术	RFID 原理 RFID 频段及 ISO 指令集 RFID 标签技术一维码技术二维码技术

第三章人才培养

物联网是一个新的巨型产业，物联网专业属于信息类工学学科，是一个新的复合型的专业方向。根据大学生人才素质的分析，学生能力成纺锤型布局，中等能力的人才占据多数，这恰恰也是物联网企业人才需求的分布。在整个物联网的人才培养的方案设计上，应该根据人才的需求做好课程体系设计，并根据人才分布选择专业方向。
根据企业用人需求，对人才的要求分布如下：
唯众物联网人才培养方案

岗位分类	就业比例	岗位要求	就业规划
信息学科基本素质培养	5%	学习通识课程、工科基础、大学生素质培养课程，掌握信息类基本技能、文档写作、表达能力、团队协作、纪律修养	信息学科类市场、销售、文案、招投标、助理等初级工作
物联网初级工程师培养	25%	学习物联网核心课程，具备初级的开发能力。掌握嵌入式、传感、网络等技能，对物联网整体知识架构有全局的认知和理解	物联网行业方向的项目实施、系统集成、项目运维、需求分析、售前售后、技术营销、物联网初级开发等专业型工作
物联网嵌入式/智能产品开发	25%	学习嵌入式 / 感控 / 网络专业课程，具备系统嵌入式软硬件开发，智能产品开发，物联网网络开发，系统集成及设备选型，运维和调试能力	物联网/嵌入式行业方向的嵌入式软件开发、智能产品开发、智能传感器、嵌入式硬件设计、项目主管、技术支持等专业型工作
物联网软件开发 / UI 设计 / 测试	30%	学习物联网应用开发/软件测试专业课程，具备程序编程能力和软件开发能力。掌握 android、 html5、 ui 等应	物联网/移动互联网行业方向的UI 设计、 android 应用开发、webhtml5 前端应用开发、软件测试
物联网高级开发工程师	10%	具备物联网软硬件核心技能，掌握整理系统架构。具备数据库，网络，后台设计等开发能力	物联网高级开发、架构师……

第四章岗位分析

唯众在全国范围以物联网企业作为样本，进行调研分析，充分认识物联网企业对人才的真正需求，提出了一套物联网岗位人才需求模型。高校进行物联网培养方案设计的时候，要充分的考虑物联网产业对人才的需求构成。物联网专业学生必须在学习过程中培养出企业所需要的能力模型，能够顺利开展工作，才能具有良好的就业竞争力。
根据人才培养定位和物联网产业链分析，物联网专业的学生就业可以概况为五大类，具体如下：信息类学科市场、销售、文案、助理的初级工作，物联网行业方向的项目实施、系统集成、项目运维、需求分析、售前售后、技术营销、物联网初级开发等专业型工作，物联网/嵌入式行业方向的嵌入式软件开发、智能产品开发、智能传感器、嵌入式硬件设计、项目主管、技术支持等专业型工作，物联网/移动互联网行业方向的 UI 设计、android 应用开发、 web html5 前端应用开发、软件测试等专业型开发测试类工作，物联网高级开发、架构师……

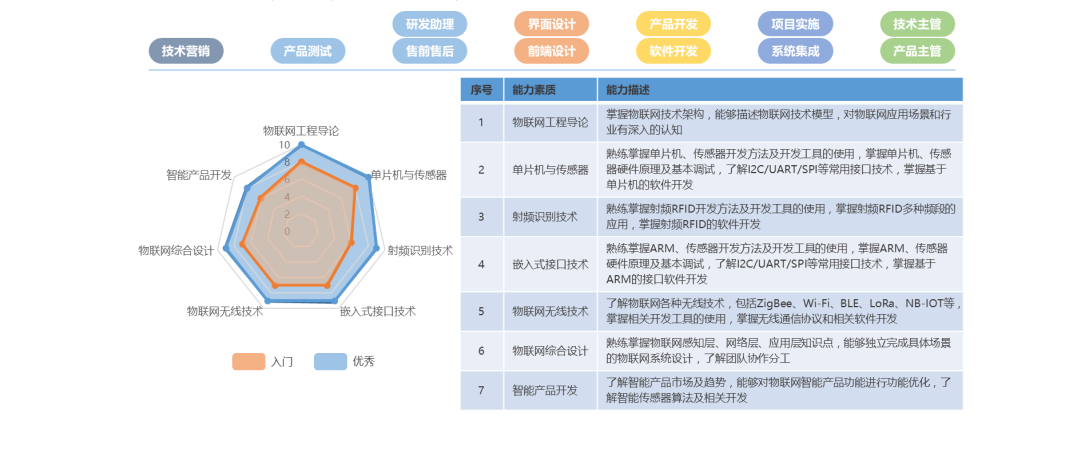

相关人才岗位要求和工作职责如下：
物联网人才岗位要求和职责

第五章专业方向

物联网工程是近十年信息产业发展而生的新兴工科专业，专业代码： 080905，本专业是一个多学科交叉、高度集成的专业，涉及计算机科学与技术、电子信息技术、通信工程、控制科学与工程等多个学科。
培养目标：
本专业旨在培养德智体全面发展，具有良好的科学素养和文化修养，系统地掌握本专业的基础理论、基本方法和基本技能，受过科学研究与实际应用的初步训练，具有基本的计算思维能力、物品智慧化设计能力、物联网规划设计与实施能力、系统能力及一定的创新能力，能够在物联网领域从事科学研究、工程设计、应用开发、运营管理等方面的复合型专门人才。
专业特色：
本专业显著特点是多学科交叉、关联领域广、知识更新快。
本专业主要从事信息感知、异构网络互联、融合与数据传输、计算机智能控制、物联网软件设计、物联网应用技术等方面的研究，并学习和探讨这些领域的开发、应用的关键技术。
培养要求：
毕业生应具有良好的科学素质，系统掌握本专业基本理论、基本知识和基本技能；
受到良好的科学思维和科学实验的基本训练；
对物联网及相关学科的新发展及应用前景有所了解；
对物联网的相关技术具有应用能力和初步设计能力；
熟练应用各种感知与识别设备、物联网建网技术及数据处理技术；
具有在相关领域跟踪、发展新理论、新知识、新技术，具有较强适应社会的能力；
能熟练掌握一门外国语，能阅读本专业的外文资料；
毕业生具有一定的研究、应用、开发、管理及分析、解决一般实际问题的能力。
专业方向：
物联网软件与服务方向： Java程序设计、数据结构、数据库、算法设计与分析、软件工程、移动应用开发、Web 技术、可视化编程、物联网中间件、物联网与信息服务、物联网工程应用、人工智能、数据挖掘、图形与图像、语音识别。
物联网感控与网络方向：数字电路与逻辑设计、单片机原理与应用、嵌入式接口技术、传感器技术、射频识别技术与应用、现代无线传感器网络、网络安全技术、物联网工程与组网技术、嵌入式微操作系统、物联网工程规划与设计。

第六章实训室建设目标

物联网工程专业的培养目标是培养掌握基础理论知识、掌握物联网核心技术、精通物联网系统及部件应用、物联网知识面宽、动手能力强、适应各种岗位工作的应用型及研发型人才，从事物联网核心部件开发、技术应用、系统搭建、系统维护升级、解决方案设计等工作。
由于物联网知识体系的庞杂性、应用性、实践性等特点，实验室和实训基地在教学过程中起的作用远比其他学科来的重要。在进行基本理论知识教学之后，实验室能够提供给学生动手实践的平台，将理论知识转为实际操作；为学生提供一个真实拟真的物联网环境，掌握各种物联网设备、部件、系统的原理、技术和运用唯众结合企业人才需求，从基础、实训、创新、应用、科研“五维”角度为专业学科建设提供软硬件平台及教学实验环境的支撑。

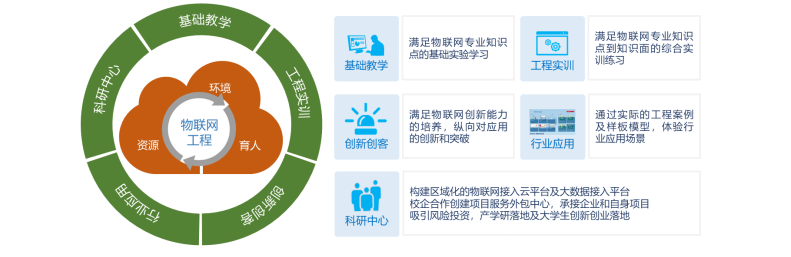

唯众物联网实训室建设目标

l 基础实验：满足物联网专业知识点的基础实验学习，覆盖感知层、网络层、网关层、平台层、应用层的教学实验，主要通过实验箱、开发板等常规设备实现。
l 工程实训：满足物联网专业知识点到知识面的综合实训练习，每一个实训实验都能够基本覆盖物联网的全部知识点，能够横向掌握物联网工程系统的完整开发流程。主要通过实训台、实训工位、实训套件及各种物联网应用场景的项目实训台等设备实现。
l 创新创客：满足物联网专业对人才创新能力的培养，结合行业的各种实际应用需求，深度掌握核心技术，从纵向对应用难点的创新和突破。创新实验设备提供更加开放的提供设计性功能，设备形态更加接近实际工程应用产品，同时能够满足其他不同学科的交叉性知识内容。
l 行业应用：通过实际的物联网工程案例及样板模型，让学生能够更好的认知和体验物联网场景，比如智能家居体验厅、智慧农业沙盘、智慧交通沙盘、智慧医疗工作站等。同时可以结合地方发展特色，引入更加本地化的工程应用场景。
l 科研中心：依托物联网专业建设，形成以老师团队为带头，企业技术协助，学生创业团队为辅的产学研究中心。通过构建区域化的物联网接入云平台和大数据接入平台，为周边企业和单位提供项目支撑。

第七章实训室总体规划

物联网教学实训主要用于对物联网核心课程的知识点学习，能够服务于相关课程的实验和实训需求。
核心课程主要针对学科基础技术的培养，掌握物联网概论，传感器和RFID 等感知设备认知和开发，ZigBee/Wi-Fi/蓝牙等无线网络的配置、维护和开发，物联网互联接入及存储，物联网应用层软件开发，物联网产品整合等基本知识。
核心课程采用全模块化的实验箱教学产品进行实验，具备优良的教学实验特性：全模块化的设计、开放式的硬件接口、开源的实验代码、完整的教学资源、贴心的售后服务。

基础实验室须满足以下核心课程的实验、实训内容：

类别	课程	内容
感知实验室	《单片机与嵌入式》《传感器应用技术》《物联网识别技术》《传感器微操作系统》	满足单片机、嵌入式、传感器、射频识别等物联网感知层技术的知识点教学
网络实验室	《物联网无线通信技术》《无线传感网协议》	满足ZigBee、BLE、Wi-Fi、NB-IOT、LTE等物联网传感网技术的知识点教学
网络实验室	《Linux 操作系统》《物联网智能网关》	满足嵌入式Linux、智能网关、 M2M技术等物联网网关层技术的知识点教学
应用实验室	《Android 应用技术》《Web 应用技术》	满足Android应用开发、Web应用开发等物联网应用层技术的知识点教学
综合实验室	《物联网中间件》《物联网综合实训》	满足物联网中间件、综合设计、课设、实训等知识点的教学

第八章物联网实验设备

唯众物联网基础实训平台是唯众公司开发的一款信息类学科的综合型实验设备，是基于物联网等新工科技术改革而设计的实验平台。物联网基础实训平台打破了传统以硬件平台来定义实验的困局，创新性的从专业学科建设角度来重新定义产品，让课程来定义实验，让实验来定义设备，能够配合专业教材完成全部的专业核心课程实验。
物联网基础实训平台与唯众开发的专业教材配套，可以满足物联网工程专业全部的专业核心课程及专业方向课程的教学、实验和实训需求，包括：《单片机与嵌入式》、《传感器应用技术》、《物联网识别技术》、《物联网无线通信技术》、《Linux 操作系统》、《Android 应用技术（物联网方向）》、《Web 应用技术（物联网方向）》、《物联网中间件》、《物联网智能网关》、《无线传感网协议》、《物联网综合实训》等。

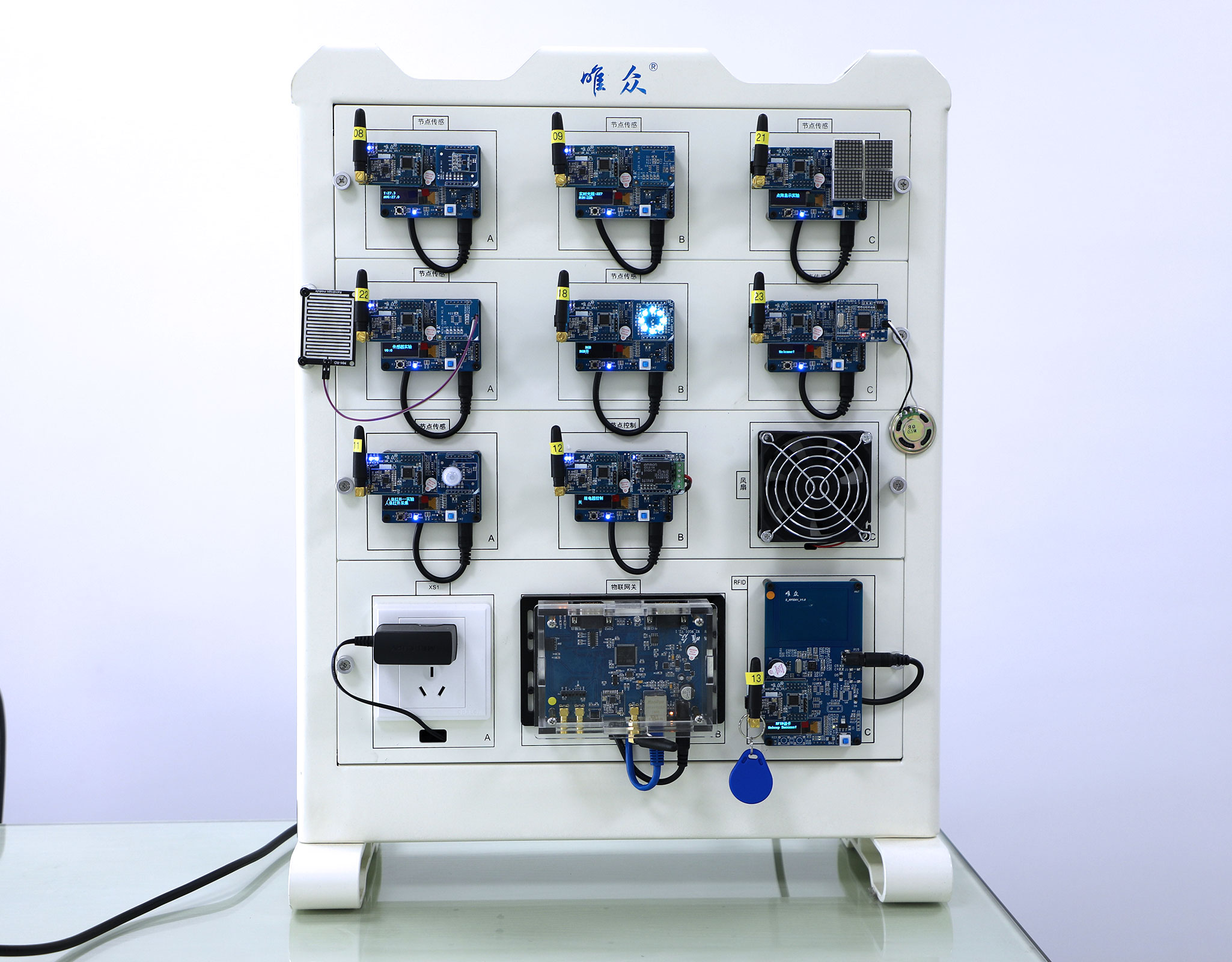

物联网基础实训装置WZ-IOT-ATP1

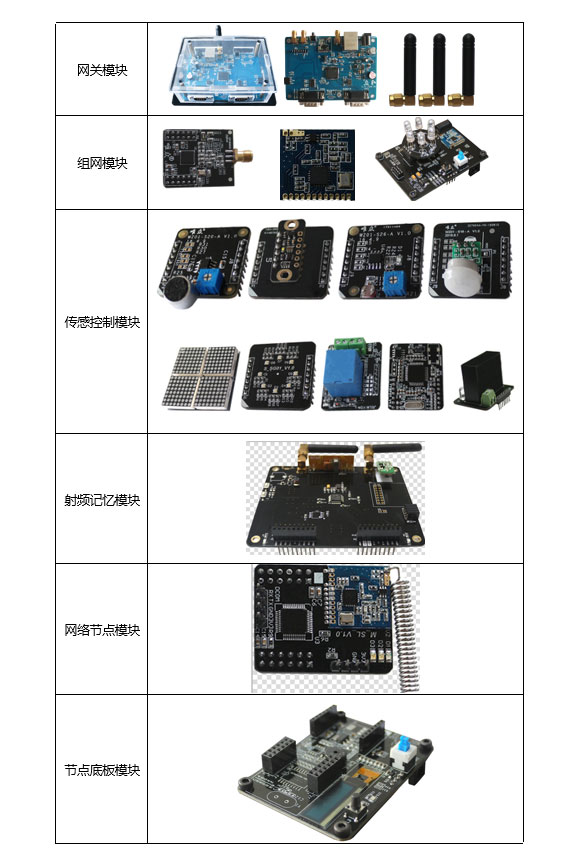

物联网实训装置主要硬件功能如下：

网关模块: ARM® 32-bit Cortex®-M4内核，自带FPU（Floating Point Unit）单元，支持高效浮运算处理。
组网模块：含有CC2530 ZigBee系统模块，CC2540 蓝牙系统模块，SI4432无线系统收发模块，红外系统收发模块等
传感控制模块：分为采集类传感器，控制类传感器、显示类传感器，识别类传感器，语音播放类传感器等
射频记忆模块：射频遥控学习控制。
网络节点模块：双CPU控制传输。
节点底板模块：各种模块安装和扩展。

物联网实训装置主要特性：

物联网实训装置对物联网基础实验设备做了全新定义，更多的考虑实验的易安装、易使用和维护、易扩展。
易安装：为了达到易安装的目的，专门设计了桌面式操作台和节点底板，首先将各个网络节点和各种传感器或执行器通过连接器直接插接在节点底板上，然后将各节点底板按顺序固定到桌面式操作台上，通上电就完成了安装。
易使用和维护：所有的实验都提供实训教程、原理图和PCB、程序源码等资料，采用的是模块化设计，各模块在出现故障时都能快速更换。
易扩展：将单片机的常用的外设接口都设计在2.54mm排座上，方便作进一步扩展开发。

物联网实训装置详细介绍：

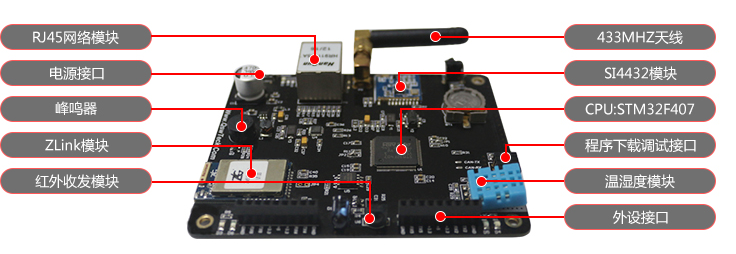

a. 网关模块采用ARM® 32-bit Cortex®-M4内核，自带FPU（Floating Point Unit）单元的STM32F407芯片，板载ZigBee、红外收发模块、SI4432无线收发模块，RJ45有线网络模块，支持智慧云轻量级物联网通信协议，支持TIP/TCP、ZigBee、蓝牙、433M等数据的解析和接入，等数据的解析接入，提供传感网与互联网云数据中心的接入服务，能够容纳多种协议标准，同时支持多节点接入，支持扩展射频记忆模块用于射频遥控学习和控制，支持扩展红外遥控学习和控制，提供原理图PCB等设计资料。
唯众物联网关模块

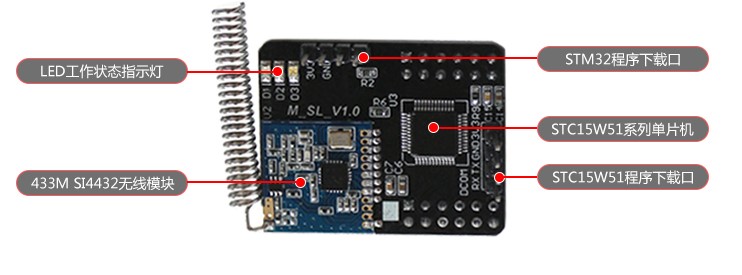

b. 网络节点模块直接插接在节点底板上，采用独特的STm32+STC双单片机组合设计，其中一个支持ARM（Advanced RISC Machines）设计的STM32F103C8T6单片机用来实现链路通信功能，按照自定义的退信协议，将感知类传感器模块采集的数据通过SI4432模块经433M无线信号发送给网关模块，同时接收网关模块发来的433M远程无线信号，解析出执行指令并将相应的指令传给相应控制执行模块，为了同一场地多台装置同时工作且互不干拢，可以对各网络节点模块进行分组，为了保证链路通信不被中断和人为破坏，只向用户提供下载固件用的文档，不向用户提供源程序，而另一个STC的51系列单片机既向用户提供下载的固件又提供源程序，公开这部分源程序方便实训教学和功能扩展。
唯众物联网关节点模块

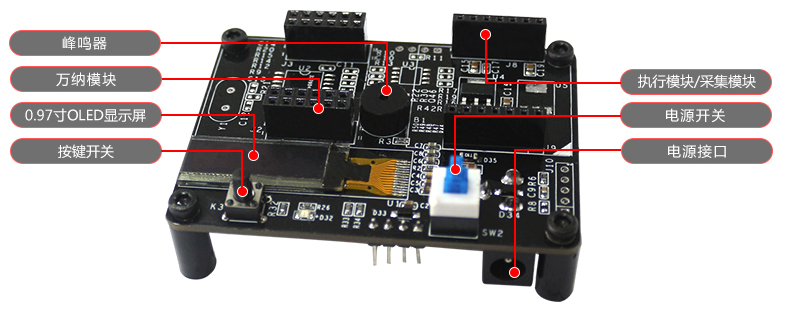

c．节点底板模块，采用5V直流供电、功耗底于1.5瓦，配有128*32点阵OLED屏、支持中英文和数字双排显示，配有告警用提示用蜂鸣器、电源开关等，方便实验操作，提供单排座和双排座，有防错插接和反插接设计，上面承载的网络节点模块和传感控制模块都能快速插拔安装和维护，提供原理图PCB等设计资料。
唯众物联网关节点底板

d. 传感控制模块

采集类传感器模块包括：温湿度模块（图1）、光照模块（图2）、气体检测模块（图3）、人体红外检测模块（图4）、语音识别（图5）、RFID识别模块、雨量检测模块（图6）。
控制传感器包括：继电器模块（图7）、电磁门锁（图8）、RGB显示模块（图9）、点阵显示模块（图10）、风扇（图11）、语音播放模块（图12）
温湿度模块:3.3V供电，IIC通信，温度分辩率0.1，精度+/-1度，部分区间+/-0.3度，湿度+/-5%，
光照模块：3.3V供电，既可以做开关量控制也可以扩展数据量分析
气体检测模块：5V供电，支持酒精、甲烷等可燃气体探测。
人体红外检测模块：5V供电探测范围1米，响应时间2秒。
语音识别：3.3V供电，支持常用字识别，可编程识别
RFID识别模块：5V供电，识别信息实时显示和上传。
雨量检测模块：3.3V供电，既可以做开关量控制也可以扩展数据量分析
RGB显示模块：3.3V供电，RGB组合设计，可以多种颜色动态显示。
点阵显示模块: 3.3V供电, 16*16高亮点阵，支持中英文或数字滚动显示。
语音播放模块：3.3V供电，0.5W扬声器，洪亮播放效果，任意编程播放内容和语境。
继电器模块：5V供电，能做3.3V、5V、12V多种电源开关，用来控制电磁门锁、风扇等操作

无线传感网络实验箱WZ-IOT-WSN20

唯众无线传感器网络实验箱由1.PC机部分、2.网关部分、3.路由节点部分、4.传感器节点部分四部分组成，用户可以很方便的实现传感器网络无线化，网络化，规模化的演示，教学，观测和再次开发。
整体开发概念示意图如图所示

1．PC网络：完成接收网关数据和发送指令，实现可视化，形象化人机界面，方便用户操作，观察；
2．网关：完成通过计算机发送的指令发送或接收路由节点或者传感器节点数据，并将接收到的数据发送给计算机；
3．路由节点：在网关不能和所有的传感器节点通信时，路由节点作为一种中介使网关和传感器节点通信，实现路由通信功能；
4. 传感器节点：完成对设备的控制和数据的采集，包括灯的控制温度、光照度、加速度数据等等。

RFID实验箱WZ-IOT-RFID20

唯众RFID实验箱是一款RFID功能演示、学习的开发套件。该套件不仅适合于13.56Mhz高频RFID协议的研究和开发，同时也可以满足物联网的实际应用需求。读卡器支持13.56 MHz频段内ISO/IEC 14443、I-CODE1以及ISO/IEC 15693标准，实际使用中，可以很好的识别公交卡、身份证等rfid卡片。该开发套件资料齐全，技术支持完善。

1.硬件参数简介: IOT-RFID-HF读卡器（STC89C54RD+与CL RC632）增强型51单片机STC89C54RD+，16KB片内FLASH、1280字节片内RAM、LQFP44封装工作电压：5V 工作频率：13.56MHz 读卡距离：6~10cm（不同卡片存在差异）；供电方式：外接电源供电接口：网口，RS232接口支持UART下载程序　
2.典型应用：组建物联网或传感网实验室 13.56Mhz高频RFID协议教学及应用研发家庭和商业建筑等智能控制个人体域网和游戏周边设备工业现场系统安全可靠监控环境监测、自动记录传输等

物联网综合实验箱WZ-IOT-S20

技术指标：实验箱整体结构分为应用网关系统、CC2530物联网终端、nRF24L01物联网终端。唯众M4应用网关，基于高性能Cortex核心芯片STM32F407，板载资源十分丰富，充分发挥了STM32F407内部资源，同时结合唯众物联网综合实验箱、物联网RFID实验箱、无线传感网实验箱以及实训台、智能家居项目所需的硬件资源，且可以替代唯众A9网关的功能。
作为Cortex市场的最大占有者，ST公司在2011年又推出基于 Cortex 内核的STM32F4 系列产品，相对与 STM32F1/F2 等 Cortex M3 产品，STM32F4 最大的优势，就是新增了硬件 FPU 单元以及 DSP 指令，同时，STM32F4 的主频也提高了很多，达到 168Mhz（可获得 210DMIPS 的处理能力），这使得STM32F4尤其适用于需要浮点运算或DSP处理的应用，也被称之为：DSC，具有非常广泛的应用前景。
1、产品概要
唯众嵌入式（Cortex）四核处理器，可以学习基于嵌入式软件系统的最新安卓技术。随着近年来移动互联的井喷式发展，对于嵌入式的程师的需求供不应求。此设备可用于嵌入式设备功能开发、嵌入式教学培训（Android/Linux）。此设备涉及到嵌入式内核、底层驱动、应用程序、与物联网其他设备通讯、融合等众多领域。
2、产品特征

Cortex提供嵌入式系统软件的理解及手机APP的开发过程。
为教育机构提供最优化的实验系统，给开发者提供最好的测试平台
除APP开发外，更增加硬件驱动、与无线传感器网络融合等多种练习
基于ARM Cortex-高性能四核应用处理器
多样化的安卓应用课题
NFC模块的NFC应用练习（选配）
智能机器人控制（选配）
智能家居控制（选配）
医疗保健控制终端（选配）

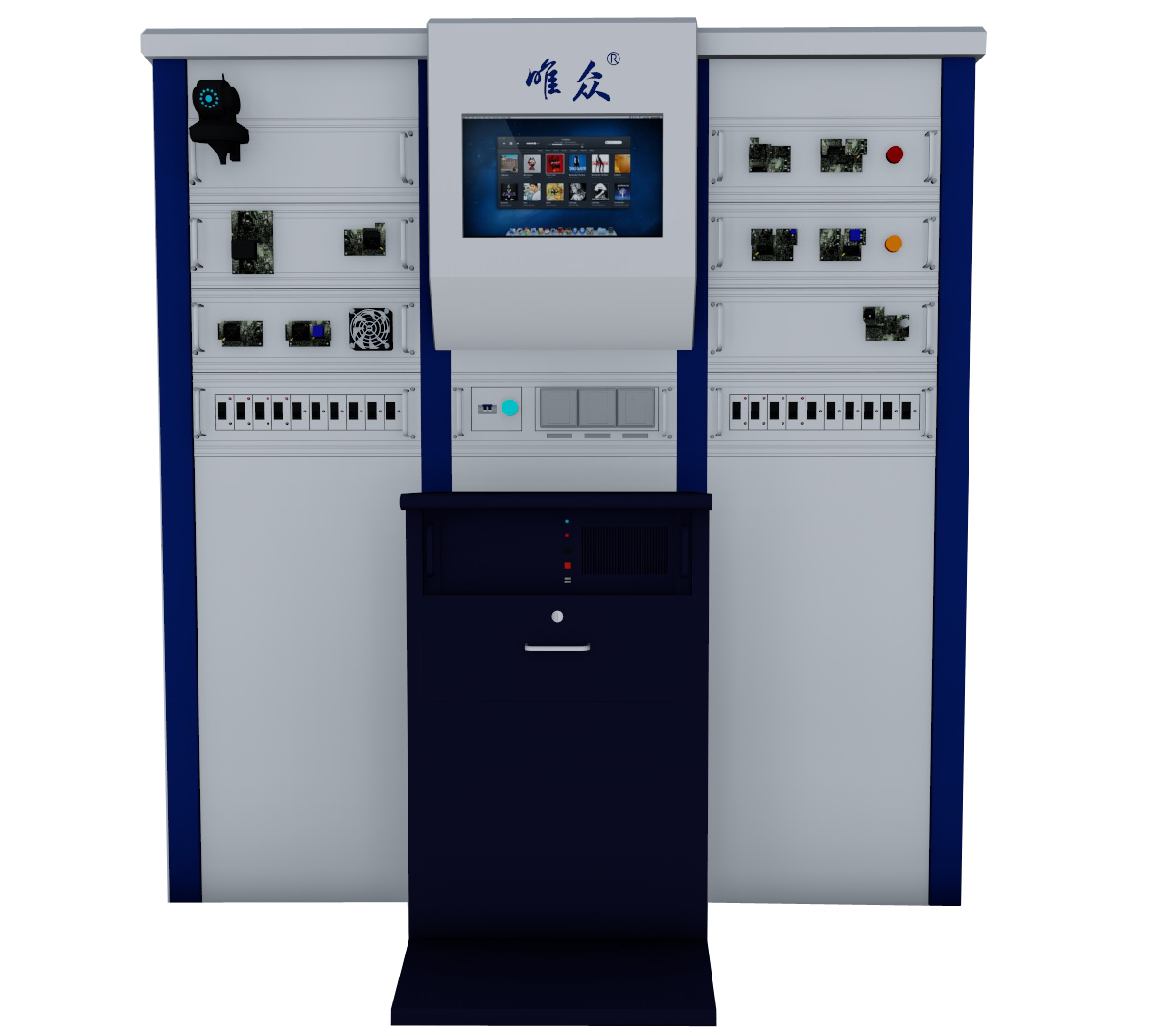

物联网工程应用综合实训台WZ-IOT-ATP

1、物联网实训工位：设备主体结构必须采用全钢结构，坚固耐用，实训台中央内留显示器安装位置，使整个实训台成为一个整体。外观尺寸不小于1700X1800X300mm，设计上要求采用模块化的结构，方便集成安装应用系统的典型应用模拟模块，方便教学管理、组织与操作，实训模组材质上均采用铝合金面板、铝合金把手以及松不脱螺钉，整个模块安装过程不需要螺丝刀，操作员用手即可轻松完成安装。
2、实训台包含：实训电磁锁实训模组1套，物联网RFID门禁控制实训模组1套，物联网温控实训模组1套，物联网光控实训模组1套，物联网安防报警实训模组1套，物联网实训网关模组1套，5V/12V稳压直流电源模组2套，220V交流电源模组1套，智能摄像头1台。
3、物联网实训连接件包含：双公头灯笼线16根，DC5v双母头12根，无线路由器1台，网线4根，PDU1个，220V静音风扇3套。
4、物联实训网关：基于ARM Cortex-M4核心的通信网关，支持各类无线节点模块，与配套物联网教学App和物联网PC编辑器无缝连接。支持RS232和RS485通信方式，支持TCP/IP和http网络通信；可同时涵盖RF433M(SI4432)、ZigBee (CC2530)、Wi-Fi(ESP8266)多种无线通信方式，支持Bluetooth(CC2540)、LoRa(SX1278)、RF2.4G(NRF24L01)等通用无线通信技术，并支持混合自组网技术。
5、物联网PC可视化编辑器：通过电脑PC端可直接以“可见即可得”的方式在此工具上配置不同的无线传感网络，用以无线传感网络的分组、调频等设置。所有无线模组均可使用此工具进行产品量产、数据绑定、解绑操作，PC端可实现不血药下载嵌入式程序的情况下进行无线传感网络的重新组网。
6、物联网教学可视化控制器：支持Android系统，App可实现对无线节点的数据查看、状态查看、动作控制等功能。App可实现不同无线节点间的动作联动。联动操作可直接通过App进行配置，不需要重新编写嵌入式或App代码。App可以实现动作列表的编辑，可以将执行器的动作按顺序打包为动作列表，并为其配备触发源信号，从而实现联动。
7、实训装置配套教学资料：网关、无线通信模组、执行器原理图及PCB图、BOM表；物联网关、无线通信模组开发源码；执行器显示、控制、联动开发源码；安卓、NET应用开发源码各4套；11套嵌入式开发例程；以及与之对应安装教程、开发教程、软件应用教程。

第九章物联网教学课程资源包

Zigbee实训资源包WZ-ZRP-V1.0
STC15单片机实训资源包WZ-51RP-V1.0
STM32嵌入式实训资源包WZ-32RP-V1.0
Andorid实训资源包WZ-ARP-V1.0
C#实训资源包WZ-NRP-V1.0
PCB制板实训资源包WZ-PRP-V1.0

第十章物联网应用开发

环境监测系统WZ-MES-V1.0

该系统是一个综合性的数据采集和控制系统，此系统在运作过程中主要了解工业个设备的工作状态，在系统出现故障时能及时报警并关闭个设备。定时播报紧急按钮，电磁阀，报警灯，接近开关的工作状态。当检测到紧急按钮按下发出报警信息时，报警灯响起，电磁阀关闭，接近开关关闭。

智能家居安防监控系统WZ-HMS-V1.0

该系统是一个综合性的数据采集及控制系统，此系统在运作过程中通过 RFID阅读器读取射频卡的 ID号，通过识别 ID 可以确定卡号是否合法及开关门，门禁开关同样可以控制开关门，IP 摄像头进门拍照。记录射频卡打卡信息；合法用户刷卡开门，非法用户刷卡不能开门，按键开门，入门照相。

农业土壤智慧调节系统 WZ-IAS-V1.0

该系统是一个综合性的数据采集和控制系统，此系统在运作过程中共采集土壤水分、土壤温度两个物理信息，操作反馈设备为:水泵。实时监控土壤温度和水分，发布土壤温度水分曲线。土壤水分超过设定的水分下限，自动开启水泵进行灌溉，达到水分上限，关闭水泵。能够提供拓展的微信公众账号的功能，查看土壤温度水分数据并对其进行有效的管控。

停车场信息采集管理系统WZ-SAS-V1.0

该系统是一个综合性的数据采集及控制系统，此系统在运作过程中通过 RFID阅读器读取射频卡的 ID号，通过识别 ID 可以确定卡号是否合法及开启栏杆（电子锁模拟栏杆），开关（门禁开关）同样可以控制开关栏杆。记录射频卡打卡信息，充值和扣费功能；合法用户刷卡开起栏杆，非法用户刷卡不能开启栏杆，按键开启栏杆。

智慧商超管理系统WZ-SCS-V1.0

本次任务的主要目的是开发出一个操作简单，界面简洁，灵活应用，安全可靠的超市智能收银系统。该系统的开发以收银员和库存管理员为对象，能够提高超市对超市商品以及收银的管理效率，减轻超市工作人员对超市商品和收银的管理负担，提高超市对超市商品的规范化管理。系统分为两个部分：后台管理登录，对商品信息管理，会员信息管理，折扣信息；收银员登录，通过扫码器从数据库提取信息，结算商品总价、折后价格和会员价。

图书管理系统WZ-BMS-V1.0

图书管理系统包含两部分，第一部分属于C#开发的可视化界面：系统登陆，图书管理，读者档案管理，借阅管理等功能项。第二部分属于数据库操作：数据库的增删改查，数据的查找比对，数据库备份和还原。

教学信息发布系统WZ-TSS-V1.0

系统包含系统设置和信息发布两大模块，其中系统设置包含：学校设置、院系设置、班级设置、教室设置、用户设置、角色设置、权限设置、菜单设置、课程管理、课表导入等功能；可为用户自定义权限访问平台指定功能，课表根据平台提供模版进行导入；
课表在相应时间段内可显示在移动设备上；
信息发布包含：通知公告、已审批公告、待审批公告等功能；
已审批通知在相应时间段内可显示在移动端设备上。

物联网智能家居工程实训系统WZ-lOT-H3

物联网智能家居工程实训系统采用铝合金型材及非标网孔，分区域设计，嵌入式ARM中央控制器，包含温湿度、光照强度、可燃气体监测、人体红外监测等各类数据采集，执行单元功能模块包含市面常见的空调、窗帘、影音、灯光等工业级设备，实时能源监测，远程监控，支持433M、ZigBee、WiFi、BLE蓝牙、2.4G等多种无线通信协议，支持红外设备、射频设备，包含语音识别、语音控制等智能设备，配套样例源码，节点布线图、硬件原理图及各类实训指导。
智能控制终端：21寸Android一体机，用于显示、控制智能节点及智能设备，支持HTTP、TCP/IP协议，配套工程源码及实训指导。

物联网智能交通沙盘WZ-IOT-TS

1、外观尺寸不小于300*300*80mm。
2、交通环境监测系统：在沙盘模型上，安装的光照传感器、温湿度传感器和分贝传感器能实时检测环境的光照度、温湿度及噪声强度等信息。
3、智能公交系统：当模拟公交车的小车进入公交站台时，系统会自动实现语音报站，同时，公交站台的显示屏上也会显示公交到站信息；当模拟公交车的小车到达红绿灯的位置时，如果信号灯是红灯时，小车会自动停止，当信号灯变绿，小车会再次启动；同时，沙盘模型上的摄像头能对小车实现抓拍。
4、智能停车场系统：主要实现停车位的占用情况，当模型车及将进入停车场道闸时，道闸会开启，当小车离开道闸后，在一定的时间内，道闸会自动关闭；当小车到达相应的停车位时，在每个车位上安装光敏传感器，当模型小车停靠到车位上或车位上的车辆离开车位时，传感器都能感知到。传感器节点将车位占用信息上传到汇聚网关。通过这些信息的收集，管理平台可以得知模型车位的占用情况，停车位的占用信息会发生相应的变；当模型车及将出停车场道闸时，道闸会开启，当小车离开道闸后，在一定的时间内，道闸会自动关闭；同时，系统会自动记录小车出入停车场的信息。
5、ETC系统：当模型车及将进入ETC道闸时，道闸会开启，当小车离开道闸后，在一定的时间内，道闸会自动关闭；当模型车及将出ETC道闸时，道闸会开启，当小车离开道闸后，在一定的时间内，道闸会自动关闭；同时，系统会自动记录小车出入停车场的信息。
6、智能控制终端：21寸Android一体机，用于显示、控制智能节点及智能设备，支持HTTP、TCP/IP协议，配套工程源码及实训指导。

物联网智慧农业沙盘WZ-IOT-AST

1、外观尺寸不小于300*300*80mm。
2、大棚监控点：实时通过无线通信技术将现场的温度、湿度、光照、土壤温度、土壤湿度、CO2浓度等环境参数采集，实现无人看守自动，智能控制灯光、灌溉、换气扇、报警灯、加热、加湿、窗帘等功能。
3、智能控制终端：21寸Android一体机，用于显示、控制智能节点及智能设备，支持HTTP、TCP/IP协议，配套工程源码及实训指导。通过Android移动终端或PC桌面应用访问数据中心采集现场实时数据，或通过数据采集终端控制窗帘、灯光等执行器。
4、智能网关采用ARM Cortex-M4处理器，支持RS232和RS485通信方式，支持TCP/IP和http网络通信；
5、无线通信系统可同时涵盖RF433M(SI4432)、ZigBee (CC2530)、Wi-Fi(ESP8266)多种无线通信方式，支持Bluetooth(CC2540)、LoRa(SX1278)、RF2.4G(NRF24L01)等通用无线通信技术，并支持混合自组网技术；
6、智能硬件：温湿度传感器、烟雾传感器、光照传感器、CO2浓度传感器、卷帘机、鼓风机、水泵、灯光控制器。
7、提供Android5.1源码、控制APP源码、控制台原理图、节点程序及原理图、节点无线通信协议。

物联网融合平台WZ-IOT-IPT-V1.0

多网关管理：平台实现不同类型不同数量的网关及其下传感器数据的接收与控制。
提供相关SDK：平台提供学生练习使用的SDK、帮助文档、以及Demo的下载。
支持多传感器的规则与动作：平台支持传感器规则定义，根据用户定义的一个或多个条件，后台实时监控，在其满足的情况下，对相应传感器进行控制。
传感器历史数据分析：对平台中所有网关的传感器数据进行收集，并绘制成曲线和柱状图，使用户更加直观的观察数据，从而进行分析。

物联网融合云平台WZ-IOT-FCPT-Key

简化数据管理：对于服务层的传感器数据较多，以及用户数据较多的情况，云端支持一键同步功能，只要确保在服务层连接外网的情况下，可将数据同步到云端；对于网关、传感器设备，只要确定在服务层连接外网的情况下，服务层发生改变自动同步到云端，不需要再次添加。
丰富的数据分析：提供丰富的数据统计与分析结果展示，帮助学校从整体上把握设备的使用情况。
跨平台：基于Web架构你所需的仅仅是网页浏览器或者移动终端，无需纠结使用哪款操作系统，任何可以上网的PC、智能手机、平板电脑等设备都可以随时随地的访问云平台

物联网虚拟仿真实训平台WZ-IOT-VST-V1.0

平台采用完全图形化界面组态显示和逻辑联动方式，同时辅以脚本编程，让实验直观、趣味而又具有强大的可操作性。实训软件平台服务器端，具备所有实训硬件对应的虚拟设备供使用者选用，虚拟设备图形和实际硬件对应，所见即所得。使用者可通过编辑器进行编辑搭建应用项目，和硬件同步完成典型的物联网功能。实训软件平台，完全实现图形化编辑，可满足学生快速自助完成物联网实训课程。同时预留可编程的编辑接口，用户可自行添加新的功能模块。编辑平台具备基本的数据可视化控件：曲线、饼图、虚拟仪表等功能。同时所有控件属性需能编辑：如颜色、变量选取、形状、数量等。
实训软件平台包含常用的通信方式：COM、TCP、433等。
